Volpi PV280 Mode D'emploi

Sécateur électrique

page de 124

/ 124
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Davide e Luigi Volpi S.p.A.

COMPANY WITH QUALITY SYSTEM

Via San Rocco, 10

MANAGEMENT CERTIFIED BY ICIM

46040 CASALROMANO MN

= ISO 9001 =

ITALIA

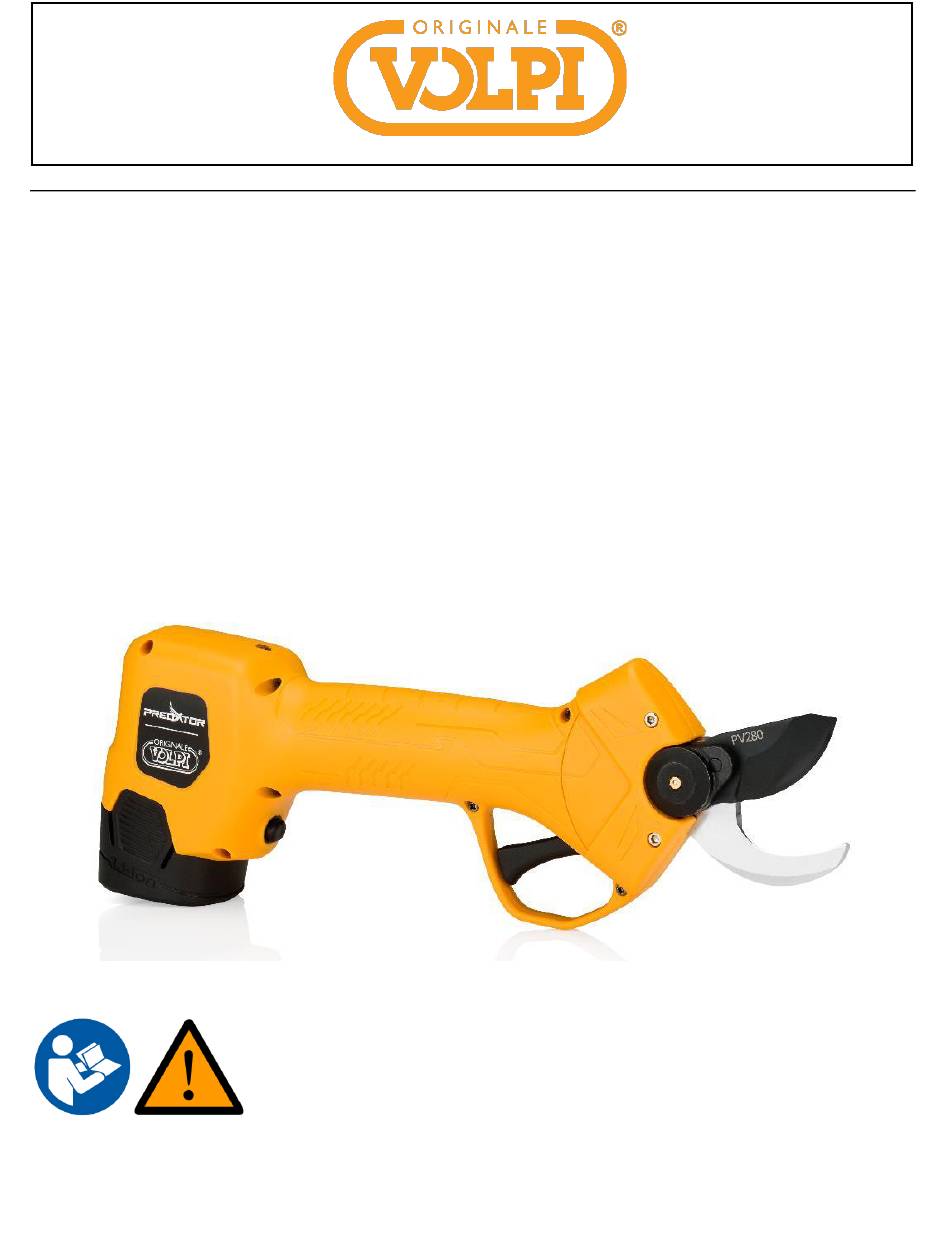

Potatore Elettronico

Electronic Pruning Shear

Elektrische Schere

Электрический секатор

Tijera eléctrica

Sécateur électrique

PV280

Manuale d'uso - User's Manual – Handbuch - Руководство

пользователя - Manual del usuario - Mode d'emploi

Sommaire des Matières pour Volpi PV280
