REVO C
2PH de 60A à 210A

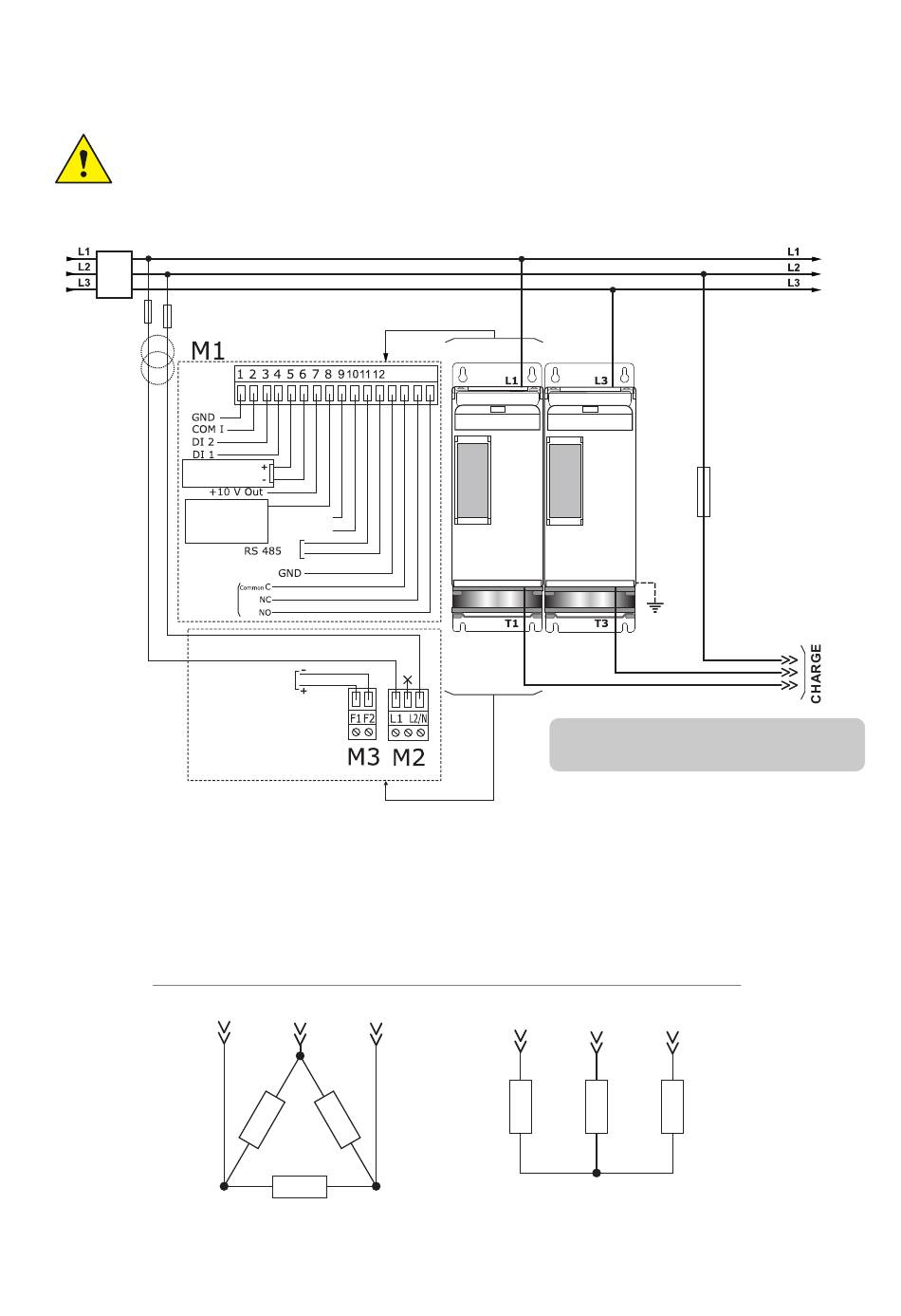

8.5 Diagramme de raccordement pour 3 phases (commande sur 2 phases)
Attention: cette procédure ne doit être effectuée que par des personnes qualifiées.
1*
Entrée Analog 1
0-10VDC /4-20mA
Point de consigne analogique
Entrée Analog. 2
0-10VDC /4-20mA
Référence
Ext.Contre reaction
Relay
Thermal or
SC/HB
(seulement de 90 à 210A)
Voir le code de commande pour la valeur
1 L'installation doit être protégée à l'aide d'un disjoncteur électromagnétique ou d'un sectionneur à fusibles.
*
Le fusible doit être équipé d'une protection des circuits de dérivation. Pour UL, tout fusible de circuit de
dérivation certifié UL peut être utilisé comme fusible externe, conformément au code électrique national
de chauffage résistif de 125 % de courant nominale de charge, pour protéger les câbles externes.
Sortie Esclave
Retrans. Sortie
A+
B-
Tension AUX
Voir le code de commande pour la valeur
Alimentation
du ventilateur
Type de Charge
T1
T2
T3
Triangle
131415 16
T1
29
Manuel Utilisateur
Remarque: la tension Aux et la tension
de charge doivent être synchronisées.
T2
T3
Étoile
