Manuel d'installation et d'utilisation
WineMania SAS: 59 Chemin de Font Luègne
06140 Tourrettes sur Loup
Ligne directe : +33 (0)4 92 83 56 50
franck@winemaster.pro
www.climatiseurdecave.fr
IMPORTANT :
Il est conseillé de relever le numéro de série et de le noter
ci-dessus. Celui-ci sera nécessaire pour toute demande
ultérieure de pièces détachées et de garantie.

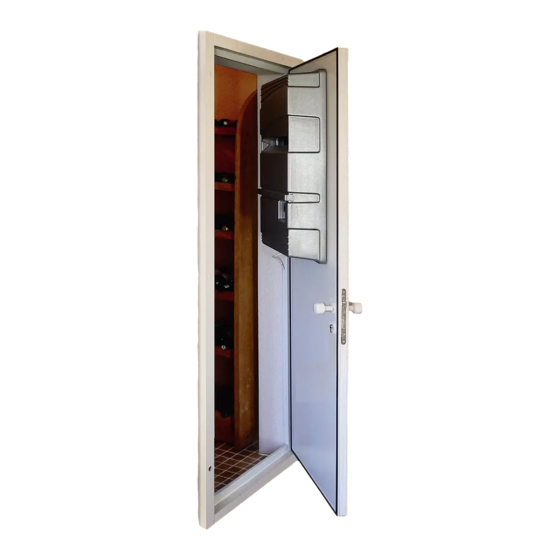

WinePC15
01.03.2017
Publicité
Table des Matières
Manuels Connexes pour WINEMASTER WinePC15
Sommaire des Matières pour WINEMASTER WinePC15
- Page 1 WinePC15 Manuel d’installation et d’utilisation WineMania SAS: 59 Chemin de Font Luègne 06140 Tourrettes sur Loup Ligne directe : +33 (0)4 92 83 56 50 franck@winemaster.pro www.climatiseurdecave.fr IMPORTANT : Il est conseillé de relever le numéro de série et de le noter 01.03.2017...
-
Page 2: Table Des Matières
01.03.2017 ERSION Mode d’emploi Table des matières 1. Généralités ..............Page 4 Caractéristiques techniques ........Page Plan d’encombrement ..........Page Contenu des colis ............ Page 2. Quelques conseils ............Page 7 La conservation du vin ..........Page Le local de rejet ............Page La cave .............. - Page 3 01.03.2017 ERSION Introduction ® Vous venez d’acquérir un climatiseur WINEMASTER et nous vous remercions de la confiance témoignée. De sa conception à sa commercialisation, tout a été mis en œuvre afin de vous offrir un produit exclusif et de très grande qualité. Fruit du travail de toute une équipe qui trouve dans cette philosophie une motivation toujours plus grande de vous satisfaire, nous ®...
-
Page 4: Généralités
01.03.2017 ERSION 1. GENERALITES Caractéristiques techniques 1.1. Porte en aluminium blanc RAL 9010 Isolation polyuréthane 40 mm Poids total 62 kg Capacité Jusqu’à 15 m Dimensions hors tout 2016 x 746 x 220 (mm) Réglage de Préréglé à 4 °C ; température ajustable entre 4 et 15 °C Température... -
Page 5: Plan D'encombrement
01.03.2017 ERSION Plan d’encombrement ( en mm) 1.2. WINE PC15 Page 5 UIDE D UTILISATION... -
Page 6: Contenu Des Colis
- 8 caches plastique blancs - 1 cartouche de silicone - 1 cylindre + jeu de clés Colis 2 : - 1 climatiseur WINEPC15 - 1 capot classique - 8 Vis de fixation : - 4 pour le climatiseur 3.9 X 25 mm autoforeuse... -
Page 7: Quelques Conseils
- La face "chaude" du WINEMASTER doit se trouver à l'intérieur d'un local. ® Le local dans lequel le climatiseur WINEMASTER rejette l'air chaud doit être bien ventilé de façon à ce que sa température maximale et non permanente ne dépasse pas 35°C, la température idéale se situant aux environs de 20°C. -
Page 8: La Cave
Isolation 2.3.1. ® Elle est déterminante pour un bon fonctionnement du climatiseur WINEMASTER Une isolation adéquate de toutes les parois de la cave contribuera à assurer une meilleure stabilité de la température et de l'hygrométrie. Le tableau ci-dessous (choix de l'isolation) permet de déterminer le type et l'épaisseur d'isolant nécessaires, en fonction du volume extérieur de la cave et du modèle de climatiseur... -
Page 9: Isolation Des Murs Et Du Plafond
01.03.2017 ERSION 2.3.2 Isolation des murs et du plafond Les fabricants proposent différents panneaux isolants : Les isolants seuls, Les « complexes » : isolant revêtu d’un parement (plâtre, minéral…), Les sandwiches : isolant doublé sur chaque face d’un panneau de bois ou de plâtre. Important : le revêtement protège l’isolant des chocs et garantit donc sa tenue dans le temps. -
Page 10: Montage De La Porte
01.03.2017 ERSION 3. MONTAGE DE LA PORTE Outillage (non fourni): 1. TOURNEVIS CRUCIFORME 2. NIVEAU A BULLE 3. PINCE MULTIPRISE 4. METRE RUBAN Dimensions de la découpe dans le mur : VERIFIEZ QUE LES BORDS ET LES SURFACES DE L’OUVERTURE SOIENT PROPRES ET LISSES. - Page 11 01.03.2017 ERSION 3. Placer la porte sur les charnières, et ajuster le montant opposé aux gonds. 4. La porte doit correctement se plaquer dans le cadre afin d’assurer une étanchéité optimale. Réajuster le montant opposé aux gonds, si nécessaire. 5. Vérifier l’équerrage de l’ensemble, puis fixer les autres côtés du châssis.
-
Page 12: Montage Du Climatiseur
01.03.2017 ERSION 4. MONTAGE DU CLIMATISEUR 1. Passer le câble d’alimentation dénudé par le passe fil situé à gauche sous de la découpe de la porte. 2. Placer le climatiseur dans la découpe de la porte 3. S’assurer du niveau de l’appareil, puis fixer le sur la porte en utilisant 4 vis 3.9 x 25 autos perceuses, ainsi que les rondelles. -
Page 13: Utilisation Du Climatiseur
01.03.2017 ERSION 4. Placer le capot puis fixez celui-ci avec les vis 4x50 correspondantes, 2 en haut et 2 en bas du capot, en le serrant modérément. Le thermostat est visible par l’ouverture sur le capot. 5. Procéder au branchement. Important : La connexion doit être conforme aux normes en vigueur : boitier étanche avec arrêt câble, section de câble suffisante et une protection adaptée en... -
Page 14: Mode Veille
Dégivrage automatique 5.3. Le thermostat du modèle WINEPC15 est programmé pour effectuer, à intervalle régulier, un dégivrage automatique. Cela se traduit par l’arrêt du compresseur, le ventilateur côté cave continuant à fonctionner. Les condensats éventuels, résultant du dégivrage, seront évacués par le tuyau prévu à cet effet. -
Page 15: Entretien Du Climatiseur
En cas de panne électrique, WINEMASTER remplacera toute pièce reconnue défectueuse suite à l’intervention du revendeur qualifié ou de son intervenant. En cas de panne frigorifique, WINEMASTER pourra demander le retour en atelier pour réparation, suite au diagnostic effectué par le revendeur qualifié ou son intervenant. Le matériel sera tenu emballé à... -
Page 16: Exclusions Et Limites De La Garantie
Les échanges de pièces ou leur remise en état au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci. WINEMASTER SA ne pourra en aucun cas être tenu pour responsable des conséquences directes ou indirectes liées au non fonctionnement du climatiseur. La garantie se limite au seul produit fourni par WINEMASTER S.A.
