Notice d'installation
et d'utilisation
(À conserver précieusement).

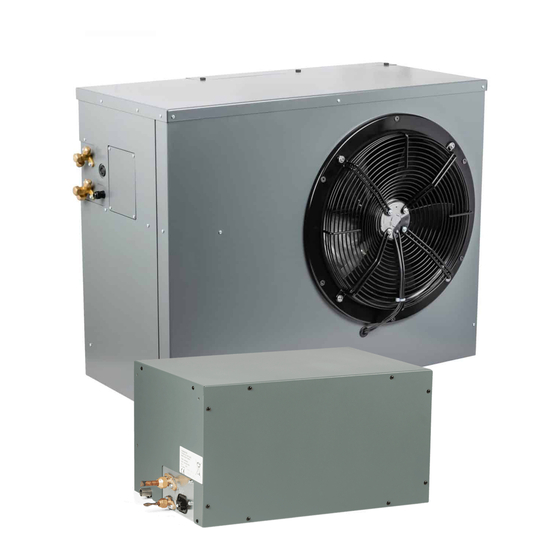

WineSP40CAPRO
INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL :
04/01/2021
1. Modèle : ......................................
2. N° de série : ................................
3. Date d'achat : ..............................
Publicité
Table des Matières
Manuels Connexes pour WINEMASTER WineSP40CAPRO
Sommaire des Matières pour WINEMASTER WineSP40CAPRO
- Page 1 Notice d’installation et d’utilisation (À conserver précieusement). WineSP40CAPRO INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL : 04/01/2021 1. Modèle : ……………………………..2. N° de série : ………………………….. 3. Date d'achat : …………………………...
- Page 2 VERSION 3 04/01/2021 ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 2...
-
Page 3: Table Des Matières
ISOLATION DES MURS, DU PLAFOND ET DU PLANCHER ................10 2.6.2 LA PORTE ................................10 2.6.3 ISOLATION DES AUTRES ÉLÉMENTS......................10 INSTALLATION DU CLIMATISEUR WINEMASTER® ........11 LISTE DU MATÉRIEL À PRÉVOIR ..................11 MISE EN PLACE DE L’UNITÉ EXTÉRIEURE ................ 11 3.2.1 MISE EN PLACE ..............................11 FLUX D’AIR ................................ - Page 4 VERSION 3 04/01/2021 ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 4...
-
Page 5: Introduction
De sa conception à sa commercialisation, tout a été mis en œuvre afin de vous offrir un produit exclusif et de très grande qualité. Fruit du travail de toute une équipe qui trouve dans cette philosophie une motivation toujours plus grande de vous satisfaire, nous espérons que votre climatiseur WINEMASTER ®... -
Page 6: Caractéristiques Générales
Dégivrage automatique, d’où un rendement frigorifique maximal. Répartition du froid améliorée par le mouvement d’air continu, pas de stratification de l’air. La circulation de l’air permet un retour rapide à la température présélectionnée. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION... -
Page 7: Encombrement
Vue de côté Unité intérieure Vue de face Vue de côté Boîtier thermostat Vue de face Vue de côté Boîtier de branchement Vue de face Vue de côté ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 7... -
Page 8: Aménagement
Veuillez bien prendre en compte les longueurs de câbles fournis entre les boîtiers et les unités. Vers boîtier thermostat Longueur de câble 2m Vers unité intérieure Vers unité Longueur de câble 2m extérieure Câble non fourni Vers alimentation générale Câble non fourni ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 8... -
Page 9: Isolation Du Local
VERSION 3 04/01/2021 ISOLATION DU LOCAL Elle est déterminante pour un bon fonctionnement du climatiseur WINEMASTER ® . Une isolation adéquate contribuera à assurer une meilleure stabilité de la température et de l’hygrométrie. Le tableau ci- dessous (choix de l’isolation) permet de déterminer le type et l’épaisseur d’isolant nécessaires en fonction du volume intérieur de la cave pour une température intérieure de 12°C. -
Page 10: Isolation Des Murs, Du Plafond Et Du Plancher
Isoler la porte existante avec un isolant du même type que pour les parois du local et intercaler un joint d'étanchéité (en mousse par exemple) entre le battant et le dormant de la porte, sur toute sa périphérie. Utiliser une porte isotherme WINEMASTER ® , garnie de mousse polyuréthane avec un joint d'étanchéité... -
Page 11: Installation Du Climatiseur Winemaster
VERSION 3 04/01/2021 3 INSTALLATION DU CLIMATISEUR WINEMASTER® LISTE DU MATÉRIEL À PRÉVOIR Un cordon 4G1.5mm² pour le raccordement de l’unité extérieure Un cordon 3G1.5mm² pour le raccordement du boitier de branchement Des tuyaux de cuivre 1/4" et 3/8" pour le raccordement frigorifique De la visserie et de l’outillage pour la fixation de l’unité... -
Page 12: Flux D'air
Faire les raccords électriques avant de fixer l’unité intérieure au plafond si la longueur des câbles le permet (voir chapitre 3.6.2, p 17). 3.3.1 FLUX D’AIR Prévoir les ouvertures sur le bas pour l’aspiration et le soufflage SOUFFLAGE ASPIRATION ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 12... -
Page 13: Exemple De Montage De L'unite Interieure
VERSION 3 04/01/2021 3.3.2 EXEMPLE DE MONTAGE DE L’UNITE INTERIEURE Installation avec cloisons séparatrices Installation sans cloison séparatrice ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 13... -
Page 14: Raccordement Des Tuyauteries
Lorsque l'ensemble fonctionne correctement, avant de débrancher les raccords de tuyauteries, il faut desserrer à fond les vannes de raccordement. On peut ensuite débrancher les liaisons et remettre les bouchons sur les vannes. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION... -
Page 15: Reglage Du Detendeur
(pour s’assurer du nombre sens antihoraire) exact de tours et du bon réglage du POUR DU R404A : OUVRIR le détendeur) détendeur de 4 TOURS (Tourner le tournevis dans le sens antihoraire) ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 15... -
Page 16: Raccordement Électrique
électrique de l’unité extérieure. câble, avec le cordon 4G1.5 (non fourni) suivant schéma de câblage (voir chapitre 3.6.4, p 18). Étape 3 : Refermer l’unité extérieure. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 16... -
Page 17: Raccordement De L'unité Intérieure
Étape 4 : Refermer le capot. 3.6.3 RACCORDEMENT À L’ALIMENTATION Le boîtier de raccordement doit être raccordé à une ligne électrique monophasée protégée par un disjoncteur bipolaire 230V - 16A. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 17... -
Page 18: Schéma De Câblage
VERSION 3 04/01/2021 3.6.4 SCHÉMA DE CÂBLAGE ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 18... -
Page 19: Mise En Place De L'écoulement Des Condensats
Le bac de récupération risque de déborder si le tuyau n’est pas dirigé vers le bas. ® 4 MISE EN SERVICE DU CLIMATISEUR WINEMASTER Le thermostat affiche la température de l’air à l’intérieur du local climatisé, dans une fourchette de 2°C. Le thermostat est réglé... -
Page 20: Mode Veille
Le thermostat est programmé pour effectuer, à intervalle régulier, un dégivrage automatique. Cela se traduit par l’arrêt du compresseur, le ventilateur de l’unité intérieure continuant à fonctionner en petite vitesse. Les condensats éventuels, résultant du dégivrage, seront évacués par le tuyau prévu à cet effet. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION... -
Page 21: Entretien Et Maintenance Du Climatiseur Winemaster
Contrôler et dégager les ouvertures régulièrement Ouverture bouchée = climatiseur endommagé TUYAU D’ÉVACUATION DES CONDENSATS Vérifier qu’il ne soit pas obstrué et le nettoyer au moins une fois par an. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 21... -
Page 22: Information Sur Les Sécurites De L'appareil
à une fuite…). Cependant, s’agissant d’un dispositif à réarmement automatique, il convient dans le cas où le problème persiste d’arrêter le climatiseur jusqu’à l’intervention d’un technicien. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION... -
Page 23: La Garantie
GARANTIE CONTRACTUELLE DE 2 ANS garanti 2 ans Le climatiseur est contre tout défaut de fabrication. Durant la période de garantie contractuelle, WINEMASTER ® remplacera toute pièce reconnue défectueuse. Selon les cas, le service après-vente WINEMASTER ®...
