Notice d'installation et d'utilisation
INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR
L'APPAREIL :
Modèle : ....................................
o
N° de série : ..............................
o
Date d'achat : ...........................
o
(À conserver précieusement)

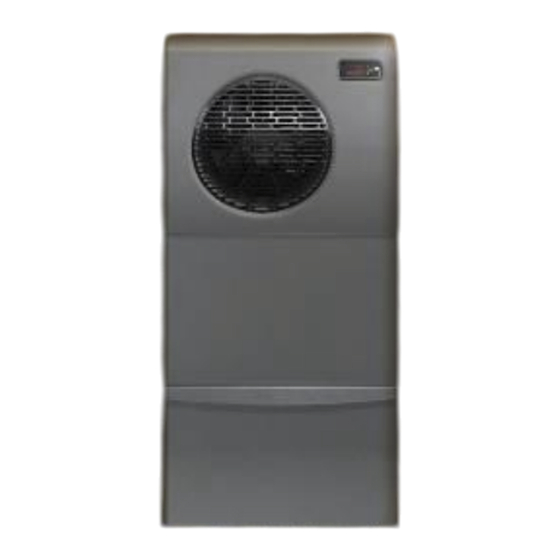

SP40CAPRO
Réf notice : W2703
06/2015
Publicité
Table des Matières
Manuels Connexes pour WINEMASTER SP40CAPRO
Sommaire des Matières pour WINEMASTER SP40CAPRO
- Page 1 Notice d’installation et d’utilisation (À conserver précieusement) SP40CAPRO INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL : Modèle : ……………………………… N° de série : ………………………… Date d'achat : ……………………… Réf notice : W2703 06/2015...
-
Page 2: Table Des Matières
Schéma de câblage ..........................12 3.5.4. 3.6. Mise en place de l’écoulement des condensats ........13 ® MISE EN SERVICE DU CLIMATISEUR WINEMASTER ....... 13 4.1. Branchement du climatiseur ..............13 4.2. Mise en service ..................14 Réglage de la température ........................ 14 4.2.1. - Page 3 Introduction ® Vous venez d’acquérir un climatiseur WINEMASTER et nous vous remercions de la confiance témoignée. De sa conception à sa commercialisation, tout a été mis en œuvre afin de vous offrir un produit exclusif et de très grande qualité. Fruit du travail de toute une équipe qui trouve dans cette philosophie une motivation toujours plus grande de vous satisfaire, nous ®...
-
Page 4: Caracteristiques Generales
1. CARACTERISTIQUES GENERALES WINESP40CAPRO Unité Unité Extérieure Intérieure Poids des appareils 35 kg 17 kg Dimensions des appareils H x L x P 408 x 633 x 415 262 x 517 x 327 Réglage de la température préréglé à 12°C, ajustable entre 4 et 15°C Température extérieure maxi. - Page 5 Plan technique d’encombrement Unité extérieure VUE DE FACE VUE DE COTE Unité intérieure VUE DE FACE VUE DE COTE Boîtier thermostat VUE DE FACE VUE DE COTE Boîtier de branchement VUE DE FACE VUE DE COTE ’...
-
Page 6: Amenagement
2. AMENAGEMENT Le climatiseur est composé de deux unités séparées, d’un boîtier thermostat et d’un boîtier de branchement. Ils doivent être reliés entre eux par une liaison frigorifique rigide et des liaisons électriques. La longueur des liaisons frigorifiques entre les deux unités ne doit pas dépasser 20m. 2.1. -
Page 7: Isolation Du Local
2.6. Isolation du local ® Elle est déterminante pour un bon fonctionnement du climatiseur WINEMASTER . Une isolation adéquate contribuera à assurer une meilleure stabilité de la température et de l’hygrométrie. Le tableau ci-dessous (choix de l’isolation) permet de déterminer le type et l’épaisseur d’isolant nécessaires en fonction du volume intérieur de la cave pour une température intérieure de 12°C. -
Page 8: Isolation Des Murs, Du Plafond Et Du Plancher
Isolation des murs, du plafond et du plancher 2.6.1. Choix des panneaux isolants Les fabricants proposent différents panneaux isolants : Les isolants seuls, Les « complexes » : isolant revêtu d’un parement (plâtre, minéral…), Les sandwiches : isolant doublé sur chaque face d’un panneau de bois ou de plâtre. Important : le revêtement protège l’isolant des chocs et garantit donc sa tenue dans le temps. -
Page 9: Installation Du Climatiseur Winemaster
® 3. INSTALLATION DU CLIMATISEUR WINEMASTER 3.1. Liste du matériel à prévoir Un cordon 4G1.5mm² pour le raccordement de l’unité extérieure Un cordon 3G1.5mm² pour le raccordement du boitier de branchement Des tuyaux de cuivre 1/4" et 3/8" pour le raccordement frigorifique De la visserie et de l’outillage pour la fixation de l’unité... -
Page 10: Mise En Place De L'unité Intérieure
3.3. Mise en place de l’unité intérieure Du fait de la diversité des implantations, chaque installateur devra s’adapter aux contraintes de son installation. Prévoir les ouvertures sur le bas pour l’aspiration et le soufflage Prévoir de la place pour les branchements frigorifiques et électriques et le passage du tuyau d’évacuation des condensats L'aspiration et le soufflage ne doivent en... -
Page 11: Raccordement Électrique
3.5. Raccordement électrique L’APPAREIL DOIT ETRE INSTALLE EN RESPECTANT LES REGLES NATIONALES D’INSTALLATION ELECTRIQUE. Raccordement de l’unité extérieure 3.5.1. Dévisser et retirer le capotage de l’unité extérieure Dévisser le couvercle du boîtier étanche Raccorder le boîtier de branchement et l’unité extérieure en passant par le serre-câble, avec le cordon 4G1.5 (non fourni) suivant schéma de câblage (§3.5.4) Refermer le boîtier étanche Refermer l'unité... -
Page 12: Schéma De Câblage
Schéma de câblage 3.5.4. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 12... -
Page 13: Mise En Place De L'écoulement Des Condensats
Le bac de récupération risque de déborder si le tuyau n’est pas dirigé vers le bas ® 4. MISE EN SERVICE DU CLIMATISEUR WINEMASTER Le thermostat affiche la température de l’air à l’intérieur du local climatisé, dans une fourchette de 2°C. -
Page 14: Mise En Service
Mise en service 4.2. Réglage de la température 4.2.1. Le réglage de la température de consigne se fait sur le thermostat : - Appuyer sur le bouton une seconde jusqu’à ce que la température de consigne clignote. - Utiliser le bouton pour augmenter la température de consigne. -
Page 15: Entretien Et Maintenance Du Climatiseur Winemaster
® 5. ENTRETIEN ET MAINTENANCE DU CLIMATISEUR WINEMASTER Nettoyage du filtre et de l’unité extérieure 5.1. L’unité extérieure est pourvue d’un filtre réutilisable et lavable. Dévisser les 2 vis en plastique (1) Enlever le cache filtre (2) ... -
Page 16: La Garantie
6. LA GARANTIE Installation avec cloisons séparatrices 6.1. Installation sans cloison séparatrice 6.2. ’ WINESP40CAPRO UIDE D INSTALLATION ET D UTILISATION Page 16... -
Page 17: La Garantie
Les avaries sont dues à une négligence, un mauvais entretien, une utilisation défectueuse ou mal ® adaptée du climatiseur WINEMASTER (en particulier l’encrassement des filtres). L’appareil a été modifié FONDIS ne pourra en aucun cas être tenu pour responsable des conséquences directes ou indirectes liées au non fonctionnement du climatiseur.
