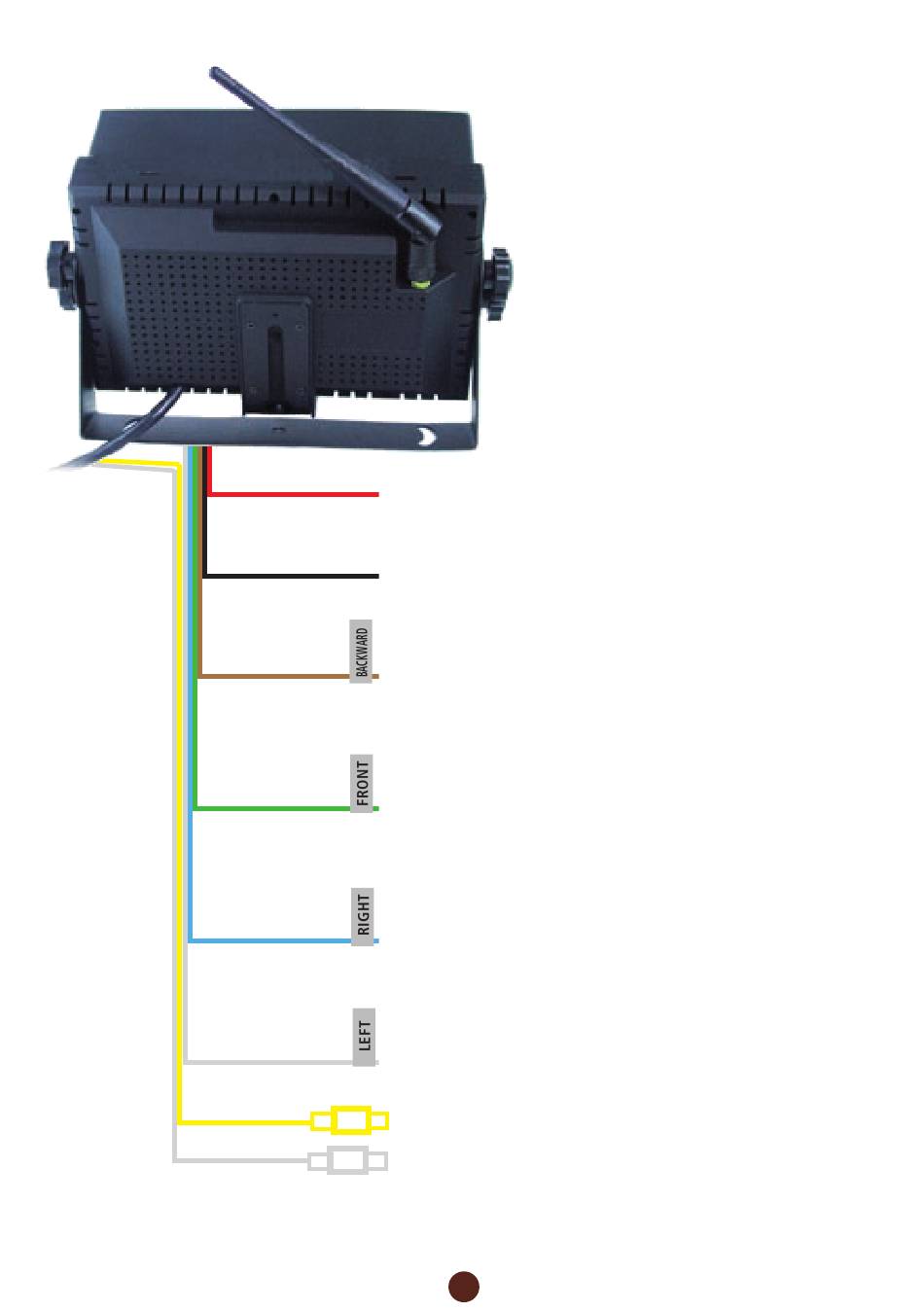

Connexions électriques de l'écran
Vue arrière de l'écran 7"
ROUGE
• + Après-contact 10-32 Volts
NOIR • Masse
MARRON
• + Feu de recul10-32 Volts
Commutation de la caméra ARRIÈRE dès le passage de la
marche arrière
VERT
• + 10-32 Volts (à définir*)
Commutation de la caméra AVANT
* La connexion peut se faire par exemple de façon
permanente ou sur le frein au pied ou sur tout autre
accessoire activant cette commutation (interrupteur)
BLEU
• + Clignotant DROIT 10-32 Volts
Commutation de la caméra DROITE dès activation du
clignotant droit
BLANC
• + Clignotant GAUCHE 10-32 Volts
Commutation de la caméra GAUCHE dès activation du
clignotant gauche
RCA JAUNE
• + Sortie Vidéo
RCA BLANC
• + Sortie Audio
9
