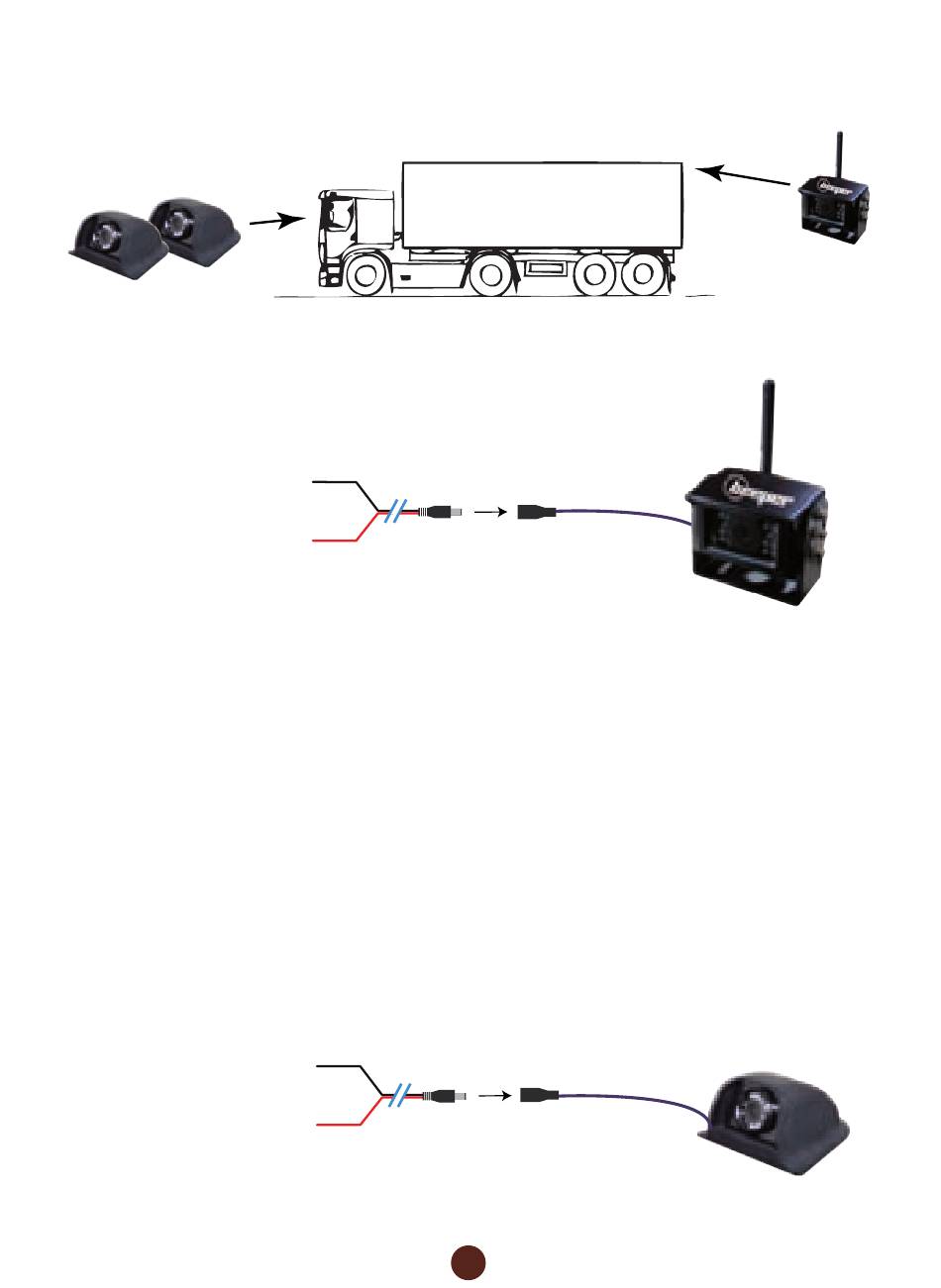

Connexion des caméras
Les caméras latérales peuvent être
placées à n'importe quel
endroit du véhicule
• Connexion caméra arrière (RX-355RF)
Noir
Masse
Rouge
+ 12 V
soit Feu de recul
soit +12 V après-contact
(voir REMARQUE ci-dessous)
REMARQUE • 2 possibilités de connexion :
caméra de recul
(1)
ou
rétrovision (2)
(1) Caméra de Recul
: L'écran et la caméra ne sont activés que lorsque la marche arrière est enclenchée (feu
de recul allumé). Le fil rouge est connecté au
+ 12V. du feu de
recul.
(2) Rétrovision :
L'activation de la caméra et de l'écran se font dès la mise au contact du véhicule - vous
pouvez connecter le fil rouge sur un
+ 12V après-contact
: l'écran ne sera alimenté qu'à la mise au contact
du véhicule et ne consommera pas la batterie.
• Connexion caméra latérale (RX-365RF)
Noir
Masse
Rouge
+12 V après-contact
7
