3. INSTALLATION DES CAMÉRAS

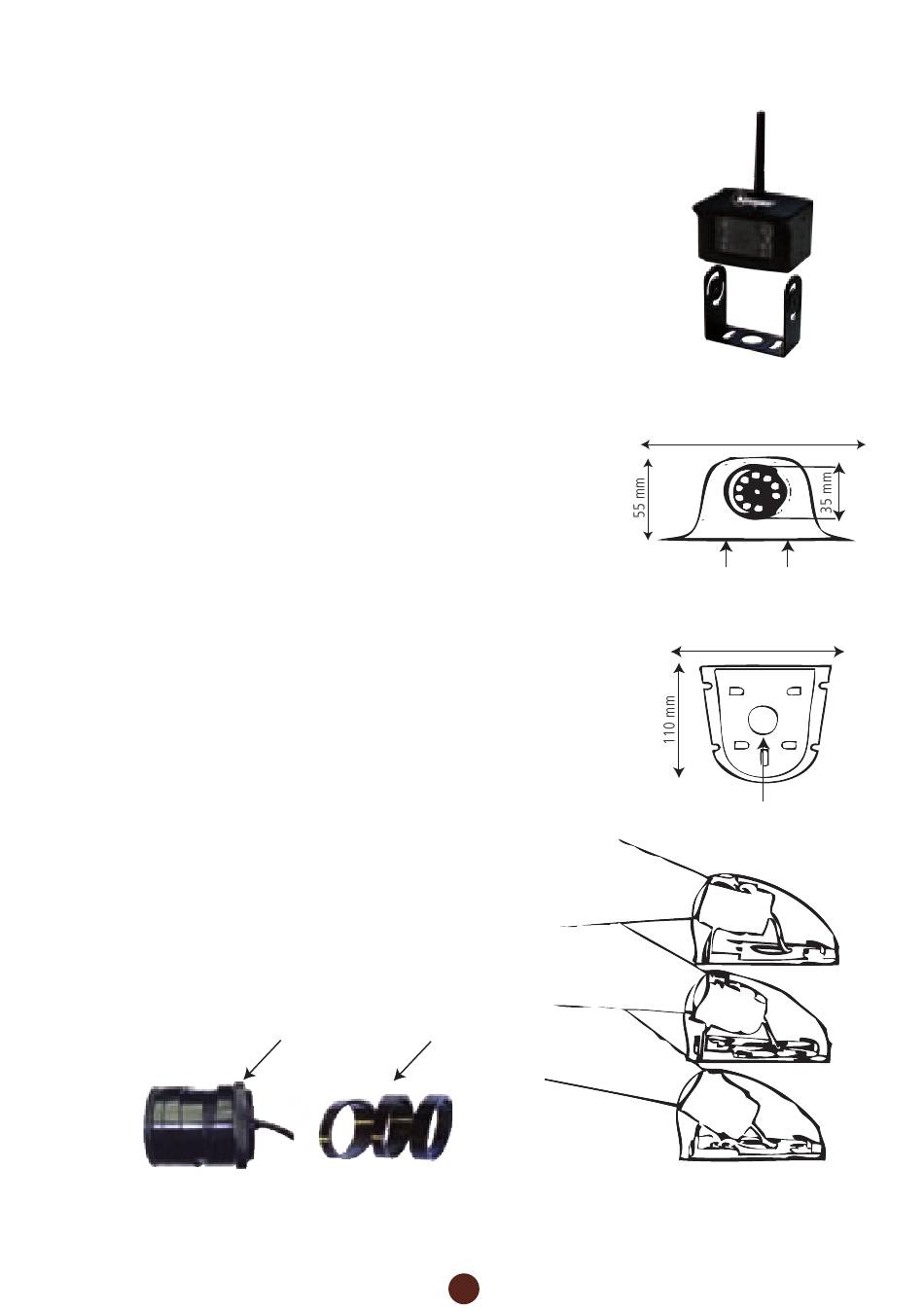

Fixation des caméras
• Fixation de la caméra arrière (RPRO-67RF et RPRO-77RF)
1 • Dévisser les vis latérales pour séparer le support inférieur de la caméra
2 • Fixer le support inférieur à l'arrière du véhicule
3 • Faire passer le fil d'alimentation à l'intérieur du véhicule
4 • Revisser la caméra au support
• Fixation des caméras latérales (RPRO-77RF)
1 • Dévisser les deux vis sur l'avant de la caméra
2 • Déboîter la plaque métallique
3 • Faire passer le fil d'alimentation à l'intérieur du véhicule
4 • Fixer la plaque inférieure sur le véhicule
5 • Dévisser le contre écrou situé derrière la caméra
6 • Régler l'angle de la caméra à l'aide des entretoises d'angles
(Attention au joint d'étanchéité)
7 • Revisser le contre écrou sans oublier de remettre
le joint d'étanchéité
8 • Revisser les vis sur la coque plastique
• Régler l'angle de la caméra
1 • Dévisser le contre écrou afin de libérer la caméra du support
2 • Enlever ou changer l'orientation des entretoises d'angle afin
d'obtenir l'angle de vue souhaité
•
3
Reserrer le contre écrou sur le support
de la caméra
Contre écrou Entretoises d'angle
6
109 mm
•
•
Vis à dévisser
109 mm
Plaque métallique
Réglage de
l'angle
