Raccordement électrique
50
Proline 500 – transmetteur numérique
1.

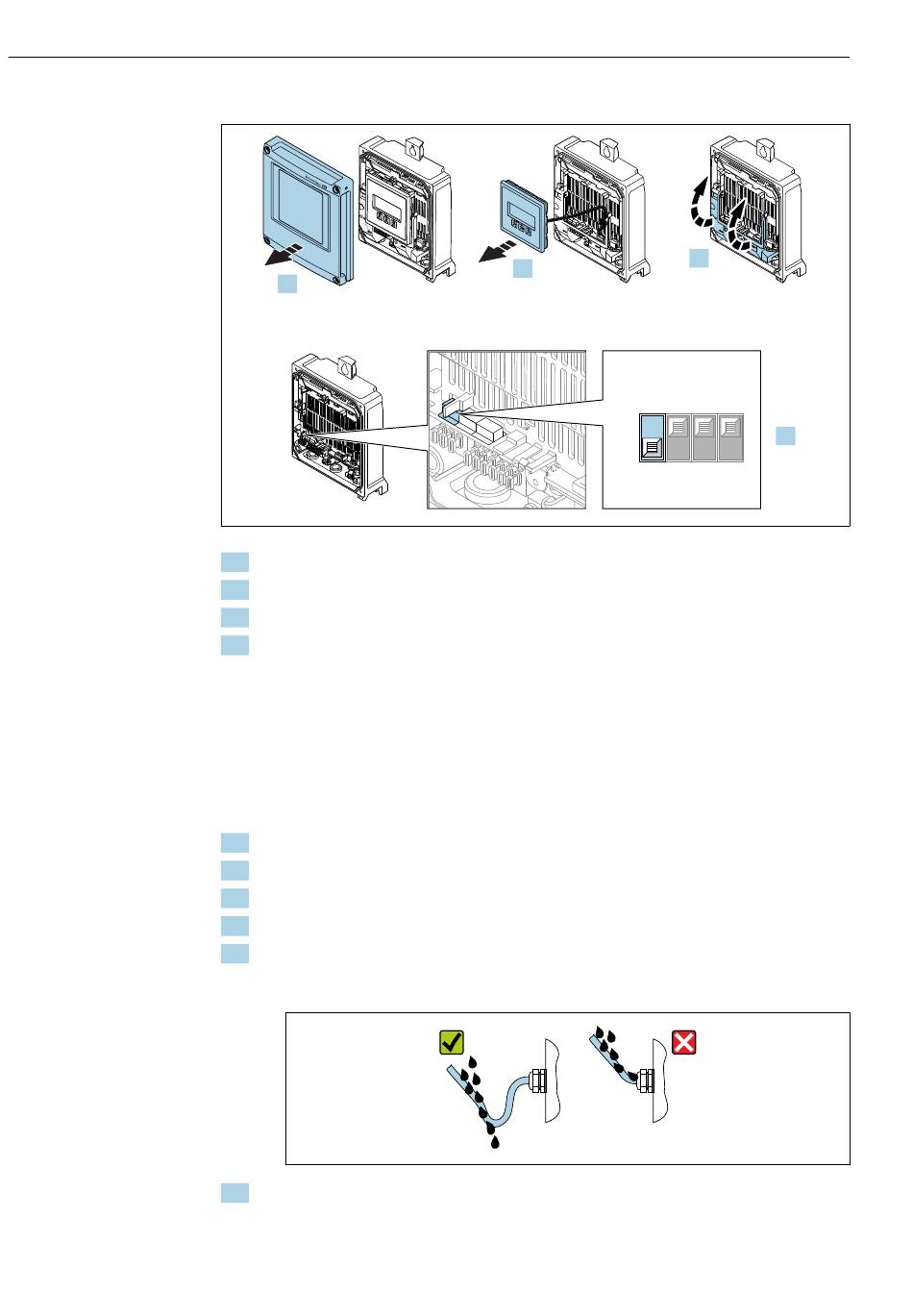

1. Ouvrir le couvercle du boîtier.
2. Retirer le module d' a ffichage.
3. Ouvrir le cache-bornes.
4. Commuter le commutateur DIP n° 3 sur On.
6.7 Garantir l'indice de protection
L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67,
boîtier type 4X.
Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes
suivantes après le raccordement électrique :
1. Vérifier que les joints du boîtier sont propres et correctement mis en place.
2. Le cas échéant, sécher les joints, les nettoyer ou les remplacer.
3. Serrer fermement toutes les vis du boîtier et les couvercles à visser.
4. Serrer fermement les presse-étoupe.
5. Afin d' e mpêcher la pénétration d' h umidité dans l' e ntrée de câble :
Poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège
à eau").

6. Les presse-étoupe fournis n' a ssurent pas la protection du boîtier lorsqu' i ls ne sont pas
utilisés. Ils doivent donc être remplacés par des bouchons aveugles correspondant à la
protection du boîtier.
Proline t-mass I 500 Modbus RS485
