Fitting Instructions for Basic Carrier

Montageanleitung für Basisträgersystem

Instrucciones de montaje para el sistema

de transporte

Instructions de montage pour Basic Carrier

Monteringsanvisning for takstativ

Instruções de Montagem para sistema de

transporte.

Установочные Инструкции для

Поперечных Балок

Revision No: 6F

x 4

K377W

Fitting Kit

Sommaire des Matières pour Whispbar K377W

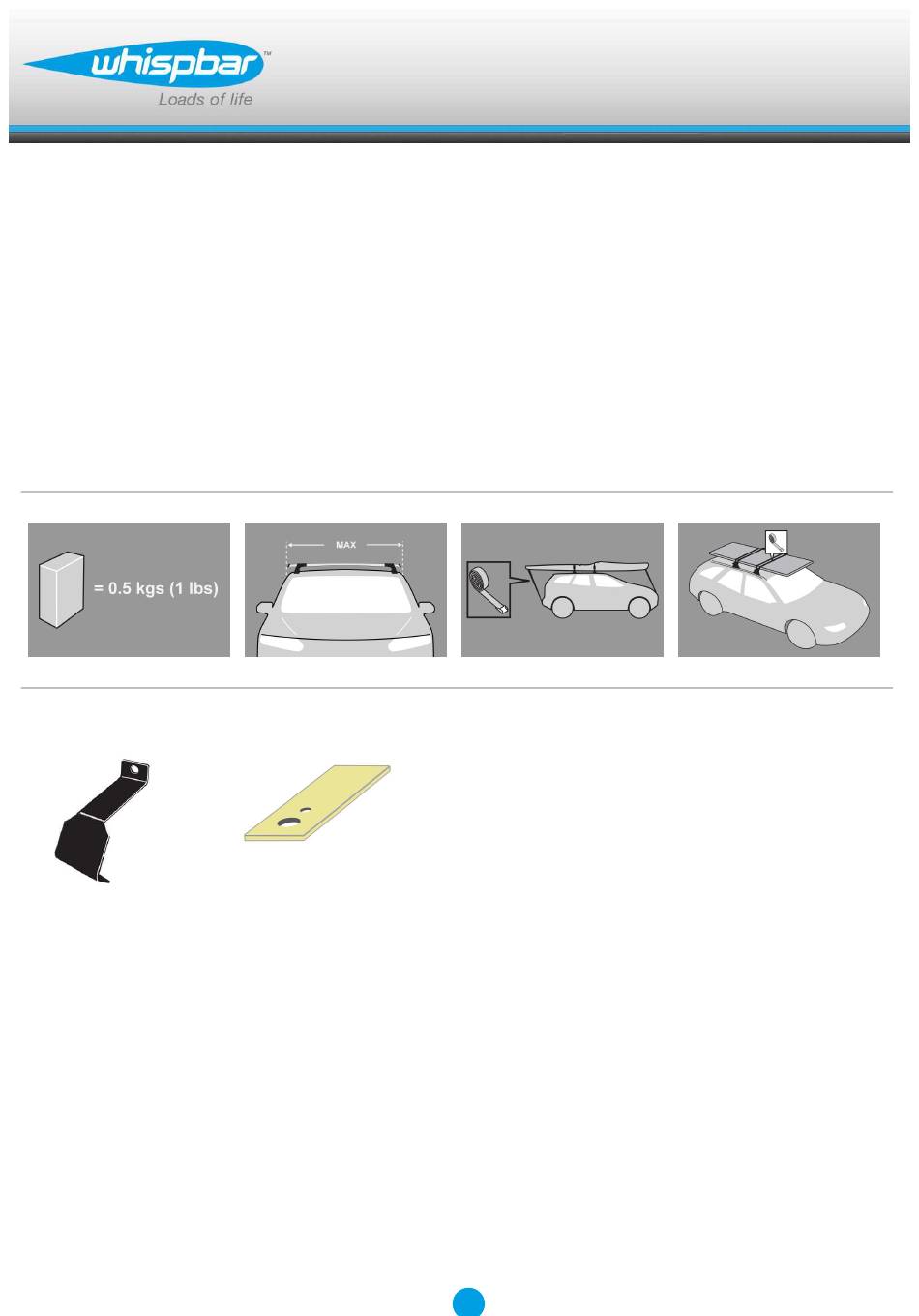

Page 1 K377W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
Page 2 Fitting Kit K377W MAX kgs (lbs) Audi A4, 4dr Sedan 01-07 75 kgs (165 lbs) 75 kgs (165 lbs) A4, 4dr Sedan 01-08 75 kgs (165 lbs) 75 kgs (165 lbs) A4, 4dr Sedan 01-08 75 kgs (165 lbs) 75 kgs (165 lbs)
Page 3 Fitting Kit K377W A4, 4dr Sedan 01-07 (ZA) -335mm 360mm 855mm 820mm -13 -3/16ths" 14 3/16ths" 33 11/16ths" 32 5/16ths" A4, 4dr Sedan 01-08 (EU) -335mm 360mm 855mm 820mm -13 -3/16ths" 14 3/16ths" 33 11/16ths" 32 5/16ths" A4, 4dr Sedan 01-08 (AU)
Page 4 Fitting Kit K377W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
Page 5 Fitting Kit K377W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
Page 6 Fitting Kit K377W Remove locking screw. Apply protective strip as shown. Trim if required. Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example; "Front Right").
Page 7 Fitting Kit K377W Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw. Fit rubber pad (supplied with crossbar) to foot. Make sure the pad fits into the holes...
Page 8 Fitting Kit K377W Fitment Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 1/2") (unless otherwise stated). Please check the front of this manual for information relating specifically to your vehicle. Locate vehicle's fixed points. Clamps directly to edge of roof under the...
Page 9 Fitting Kit K377W Tighten locking screw on both legs evenly. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers...
Page 10 Fitting Kit K377W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
Page 11 Fitting Kit K377W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
Page 12 Fitting Kit K377W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
Page 13 Fitting Kit K377W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
Page 14 Fitting Kit K377W Abdeckungen mit Schlüsseln abnehmen. Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.).
Page 15 Fitting Kit K377W Stellschraube entfernen. Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. An jedem Fuß eine Klammer befestigen. ACHTUNG: Einige Klammern tragen Hinweise zur Montageposition (z.B. "vorne rechts").
Page 16 Fitting Kit K377W Stellschraube so wieder einsetzen, dass sie durch die Öffnung in der Klammer geht. Stellschraube nicht wieder festziehen! Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß. Achten Sie darauf, dass die Pads in die...
Page 17 Fitting Kit K377W Befestigung Setzen Sie den Querträger auf das Fahrzeug. Der empfohlene Mindestabstand zwischen den Trägern beträgt 700 mm (sofern nicht anders angegeben). Finden Sie Informationen speziell für Ihr Fahrzeug im der Vorderteil Teil dieser Bedienungsanleitung. Ermitteln Sie die Fixierungspunkte des Fahrzeugs.
Page 18 Fitting Kit K377W Befestigungsschrauben an beiden Schenkeln gleichmäßig anziehen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.).
Page 19 Fitting Kit K377W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
Page 20 Fitting Kit K377W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
Page 21 Fitting Kit K377W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
Page 22 Fitting Kit K377W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
Page 23 Fitting Kit K377W Utilice las llaves para retirar la tapa. Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
Page 24 Fitting Kit K377W Retire el tornillo de bloqueo. Aplique la tira de protección como se muestra. Recorte si fuera necesario. Ponga el gancho metálico en cada pie de barra. NOTA: Los ganchos podrán tener información sobre su posición de colocación en el vehículo (Ejemplo:...
Page 25 Fitting Kit K377W Recoloque los tornillos de bloqueo hasta que este se atornille al agujero en el gancho. No apriete el tornillo de bloqueo todavía. Ajuste la almohadilla de goma (suministrada con las barras) a la base del pie de la barra.
Page 26 Fitting Kit K377W Montaje Ponga la barra en el vehículo. Las distáncia mínima recomendada entre barras es de 700mm. Por favor ver el frente de este manual para detalles específicos de su vehículo. Localizar los puntos de fijación del vehículo.
Page 27 Fitting Kit K377W Apriete el tornillo de bloqueo en ambos pies uniformemente. Asegúrese de que la barra esté fijada al vehículo de forma segura. Utilice las llaves para instalar y cerrar las cubiertas.
Page 28 Fitting Kit K377W ATENCIÓN: Verifique regularmente si los tornillos están apretados.
Page 29 Fitting Kit K377W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
Page 30 Fitting Kit K377W Transportar carga en el techo del vehículo cambia el comportamiento del mismo. Especial atención al efecto de viento cruzado, cambios de dirección y situaciones de frenado. Evite las aceleraciones y desaceleraciones rápidas. Conduzca con precaución. Tenga en cuenta que la altura total del vehículo se incrementa cuando se llevan...
Page 31 Fitting Kit K377W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
Page 32 Fitting Kit K377W Utiliser les clés pour retirer les caches Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
Page 33 Fitting Kit K377W Retirer la vis de blocage. Appliquer des bandes de protection comme indiqué. Les découper si nécessaire. Mettre la fixation sur chaque pied. REMARQUE : il est possible que les fixations aient des étiquettes indiquant leurs positions sur le véhicule (par exemple...
Page 34 Fitting Kit K377W Remonter la vis de réglage de sorte qu'elle passe par le trou de la fixation. Ne pas commencer à serrer la vis de blocage. Placer le coussin en caoutchouc (Livré avec les barres transversales) sur le pied.
Page 35 Fitting Kit K377W Montage Placer la barre transversale sur le véhicule. L'espace minimal recommandé entre les barres est de 700 mm (27 1/2") (sauf mention contraire). Veuillez consulter de devant l' de ce manuel pour obtenir des informations relatives à votre véhicule en particulier.
Page 36 Fitting Kit K377W Serrer la vis de blocage sur les deux pieds de façon égale. Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles...
Page 37 Fitting Kit K377W ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
Page 38 Fitting Kit K377W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
Page 39 Fitting Kit K377W Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de direction, et du freinage. Évitez accélération et de décélération. Conduisez prudemment Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale.
Page 40 Fitting Kit K377W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
Page 41 Fitting Kit K377W Bruk nøklene for å ta av dekslene Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i...
Page 42 Fitting Kit K377W Fjern låseskruen. Påfør beskyttende tape som vist Beskjær hvis nødvendig Fest brakett til hver fot. Merk: brakettene kan være merket med anvisning for hvor braketten skal brukes på bilen (eksempel: "front right")
Page 43 Fitting Kit K377W Monter tilbake låseskruen så den går gejnnom hullet i braketten. Ikke skru til låseskruen enda. Monter gummifot (kommer med stativet) til foten. Forsikre om at gummifoten passer i hullene på foten på tativet.
Page 44 Fitting Kit K377W Montering Plasser stengene på bilen. Minimum anbefalt avstand er 700mm (om ikke annet er oppgitt). Vennligst les foran av denne bruksanvisningen for informasjon som er spesifikk for din bil. Lokaliser fix-point på bilen Festes direkte til kanten av taket under dørene, tapper lokalisert i åpning på...
Page 45 Fitting Kit K377W Skru til låseskruen på begge føtter likt. Forsikre om at takstativet er sikkert festte til bilen. Bruk nøkkelen og sett på dekslene...
Page 46 Fitting Kit K377W Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
Page 47 Fitting Kit K377W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
Page 48 Fitting Kit K377W Smør låsene og juster skruer hvis nødvendig med jevne intervaller. Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...
Page 49 Fitting Kit K377W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
Page 50 Fitting Kit K377W Utilize as chaves para retirar a tampa. Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra.
Page 51 Fitting Kit K377W Retire o parafuso de bloqueio. Aplique a fita adesiva conforme figura. Apare se necessário. Coloque o gancho metálico em cada pé da barra. Nota: Os ganchos poderão ter informação da sua posição de colocação no veículo (ex. Frente direita).
Page 52 Fitting Kit K377W Volte a colocar o parafuso de bloqueio até que este enrosque no gancho metálico. Não comece a apertar o parafuso de bloqueio. Ajuste a almofada de borracha (fornecida com as barras) à base do pé da barra.
Page 53 Fitting Kit K377W Montagem Coloque a barra de tejadilho. A Distância minima recomendada entre as barras é de 700mm (salvo indicação em contrário). Por favor, consulte o início deste manual para obter informações específicas sobre o seu veículo. Localize os pontos de fixação do veículo.
Page 54 Fitting Kit K377W Aperte o parafuso de bloqueio em ambos os pés uniformemente. Certifique-se que a barra de tejadilho está fixa ao veículo de forma segura. Utilize as chaves para colocar e fechar as coberturas.
Page 55 Fitting Kit K377W ATENÇÃO: Verifique regularmente se os parafusos estão apertados.
Page 56 Fitting Kit K377W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
Page 57 Fitting Kit K377W Transportar carga no tejadilho do veículo pode alterar o comportamento do mesmo. Tenha especial atenção para o efeito dos ventos laterais, mudanças de direcção e situações de travagem. Evite acelerações e desacelerações rápidas. Conduza com precaução. Note que a altura total do veículo aumenta quando são transportadas cargas verticais.
Page 58 Fitting Kit K377W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают...
Page 59 Fitting Kit K377W Используйте ключи чтобы снять крышки багажника Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так...
Page 60 Fitting Kit K377W Полностью выкрутите винт зажима. Прикрепите защитную полосу, как показано на рисунке. В случае необходимости - обрежьте длину. Вставте крепёжную скобу в ножку упора багажника. Примечание: Некоторые скобы могут иметь наклейки указывающие на их положение на крыше автомобиля (Например: Front Right)
Page 61 Fitting Kit K377W Закрутите винт зажима в зажимной блок так чтобы он прошёл сквозь отверстие в крепёжной скобе. Пока ещё не затягивайте зажимной винт полностью. Установите резиновые подкладки (предоставленные с поперечными балками) на ножки упоров багажника. Убедитесь что резиновая подкладка...
Page 62 Fitting Kit K377W Установка Установите багажник на автомобиль. Рекомендуемый промежуток между поперечными балками 700мм. cробную информацию, относящуюся к вашему типу автомобиля, можно найти перед руководства. Найдите штатные отверстия в кузове. Зажимы непосредственно у края крыши под дверями (штифт располагается в...
Page 63 Fitting Kit K377W Попеременно затягивайты винты зажимов на упорах каждой поперечной балки Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и закрыть крышки багажника...
Page 64 Fitting Kit K377W ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
Page 65 Fitting Kit K377W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны...
Page 66 Fitting Kit K377W Багажник с нагрузкой может повлиять на характеристики вашего автомобиля. Старайтесь вести ваш автомобиль аккуратно, не превышая скорость и избегая резких разгонов, торможений и поворотов. Помните что багажник с грузом влияет на высоту вашего автомобиля. Всё оборудование с установленными на...
Page 67 Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.
Page 68 Make a claim as soon as practicable by contacting the Whispbar dealer from whom you purchased the product, who will give you instructions on how to proceed. If you are unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, you should contact Yakima as soon as practicable at: Call: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au...
Page 69 Yakima or the Whispbar dealer will be borne by you. Following receipt of the product and purchase invoice or receipt, Yakima or the Whispbar dealer must inspect the product to determine whether the claim falls within the warranty. If: 4.1 the claim falls within the warranty, Yakima will remedy any defects in materials or workmanship becoming apparent during the...
Page 70 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
Page 71 GARANTÍA LIMITADA DE POR VIDA SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS Contacte un vendedor, visite el sitio www.whispbar.com o llame al (888)925-4621De lunes a viernes, 7:00 AM a 5:00 PM, hora del Pacífico Esta garantía limitada de por vida cubre todos los productos y accesorios de marca Whispbar, fabricados por Yakima Products, Inc.
Page 72 En Whispbar estamos orgullosos de garantizar que todos nuestros productos son diseñados, probados y fabricados de acuerdo con las normas de calidad más exigentes. Además, todos los productos Whispbar vendidos en la UE disponen de una garantía de 5 años para los materiales y la mano de obra.
Page 73 Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
Page 74 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
Page 75 Whispbar 5 års garanti (EU) I Whispbar setter vi vår ære i å sørge for at alle produktene våre er konstruert, testet og produsert etter de høyeste kvalitetsstandardene. Alle Whispbar-produkter som selges i EU har dessuten 5 års garanti på materialer og utførelse.
Page 76 A garantia da Whispbar, que abrange sistemas de transporte de cargas, caixas de tejadilho e acessórios produzidos pela Whispbar e vendidos com o nome comercial Whispbar, tem uma duração de cinco anos a partir da data de entrega do produto (sem defeitos a nível de material e acabamento) ao comprador final original.
Page 77 I. Покрываемые гарантией продукты и область применения Компания Whispbar предоставляет гарантию на отсутствие дефектов материалов и качества изготовления производимых Whispbar и продаваемых с маркой Whispbar багажных систем, устанавливаемых на крыше багажников и аксессуаров на срок до 5 лет с момента поставки продукта первоначальному розничному покупателю.
