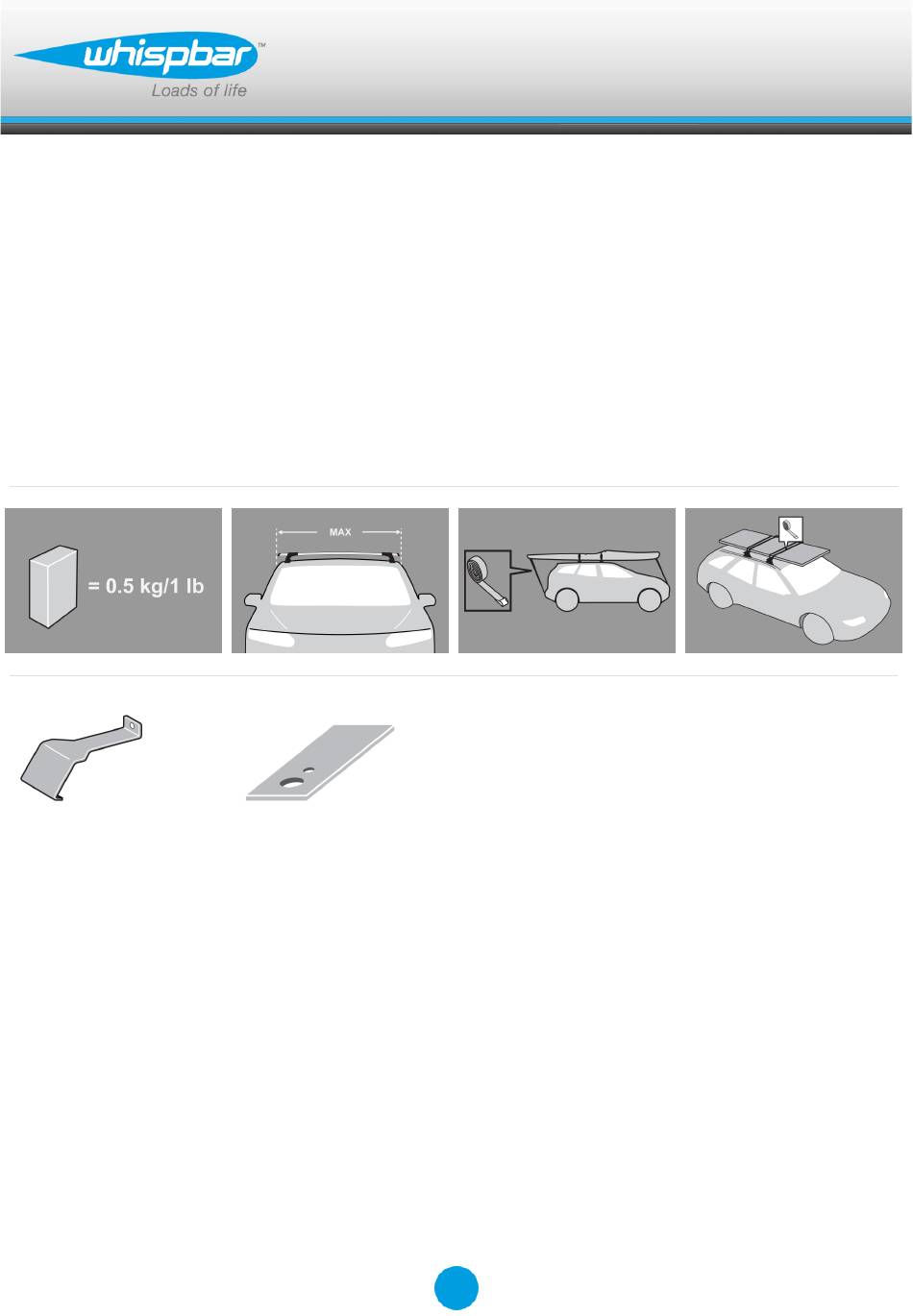

- Page 1 K377 Fitting Kit ES Instrucciones de montaje para el sistema de transporte. F F F F Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier Revision No: 1.3B...
- Page 2 Fitting Kit K377 MAX lbs MAX lbs W/P WHD W/P WHD Audi A4 , 4dr Sedan 01- 07 A4 , 4dr Sedan 01- 08 A4 , 4dr Sedan 01- 08 A4 , 4dr Sedan 01- 08 A4 , 4dr Sedan 02- 08...
- Page 3 First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. NOTE: Clamp images in these instructions may NOTE: Clamp images in these instructions may NOTE: Clamp images in these instructions may...
- Page 4 Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally.
- Page 5 Remove locking screw. Apply protective strip as shown. Trim if required. Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example; "Front Right").
- Page 6 Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw. Fit rubber pad (supplied with crossbar) to foot. Make sure the pad fits into the holes underneath the foot.
- Page 7 Fitment Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 4/8") (unless otherwise stated). Please check the rear of this manual for information relating specifically to your vehicle. Locate vehicle's fixed points. Clamps directly to edge of roof under the doors, pin locates in hole on vehicle Adjust the legs on the crossbar so that they are positioned equally from the ends of the...
- Page 8 Tighten locking screw on both legs evenly. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers...
- Page 9 Fitting Kit K377 CAUTION: CAUTION: CAUTION: CAUTION: Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is Recheck all fasteners immediately after a load is applied to the crossbars.
- Page 10 Fitting Kit K377 Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
- Page 11 Fitting Kit K377 A loaded roof rack system can alter the performance of your vehicle. Be especially aware of the effects of side winds, changing of direction, and braking performance. Avoid rapid acceleration and deceleration. Drive carefully. Note that the total height of the vehicle increases when upright loads are carried.
- Page 12 Fitting Kit K377 Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
- Page 13 Fitting Kit K377 Utiliser les clés pour retirer les caches Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
- Page 14 Fitting Kit K377 Retirer la vis de blocage. Appliquer des bandes de protection comme indiqué. Les découper si nécessaire. Mettre la fixation sur chaque pied. REMARQUE : il est possible que les fixations aient des étiquettes indiquant leurs positions sur le véhicule (par exemple : "avant droite").
- Page 15 Fitting Kit K377 Remonter la vis de réglage de sorte qu'elle passe par le trou de la fixation. Ne pas commencer à serrer la vis de blocage. Placer le coussin en caoutchouc (fourni dans le kit de montage) sur le pied.
- Page 16 Fitting Kit K377 Montage Placer la barre transversale sur le véhicule. L'espace minimal recommandé entre les barres est de 700 mm (27 4/8") (sauf mention contraire). Veuillez consulter l'arrière de ce manuel pour obtenir des informations relatives à votre véhicule en particulier.
- Page 17 Fitting Kit K377 Serrer la vis de blocage sur les deux pieds de façon égale. Vérifier que la barre transversale est solidement fixée au véhicule. Utiliser les touches pour installer et verrouiller les couvercles...
- Page 18 Fitting Kit K377 ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis ATTENTION : Vérifier régulièrement que les vis sont bien serrées sont bien serrées sont bien serrées...
- Page 19 Fitting Kit K377 Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
- Page 20 Fitting Kit K377 S'assurer que toutes les charges sont solidement attachées avec des sangles non élastiques. Vérifier régulièrement pendant les longs trajets. Un système de galerie de toit chargé peut altérer les performances de votre véhicule. Soyez particulièrement conscients des effets de vents latéraux, le changement de...
- Page 21 Fitting Kit K377 Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
- Page 22 Fitting Kit K377 Utilice las llaves para retirar la tapa. Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
- Page 23 Fitting Kit K377 Retire el tornillo de bloqueo. Aplique la tira de protección como se muestra. Recorte si fuera necesario. Ponga el gancho metálico en cada pie de barra. NOTA: Los ganchos podrán tener información sobre su posición de colocación...
- Page 24 Fitting Kit K377 Recoloque los tornillos de bloqueo hasta que este se atornille al agujero en el gancho. No apriete el tornillo de bloqueo todavía. Ajuste la almohadilla de goma (suministrada con las barras) a la base del pie de la barra.
- Page 25 Fitting Kit K377 Montaje Ponga la barra en el vehículo. Las distáncia mínima recomendada entre barras es de 700mm (27 4/8"). PF ver documento adjunto 1 para detalles específicos de su vehículo. Localizar los puntos de fijación del vehículo. Fijación en la lateral del techo por debajo de las puertas.
- Page 26 Fitting Kit K377 Apriete el tornillo de bloqueo en ambos pies uniformemente. Asegúrese de que la barra esté fijada al vehículo de forma segura. Utilice las llaves para instalar y cerrar las cubiertas.
- Page 27 Fitting Kit K377 ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos ATENCIÓN: Verifique regularmente si los tornillos están apretados. están apretados. están apretados. están apretados.
- Page 28 Fitting Kit K377 Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
- Page 29 Fitting Kit K377 Retire todos los objetos sueltos o que puedan soltarse, antes de iniciar el transporte. Asegúrese de que toda la carga esté sujetada de forma segura con cintas no elásticas. Verifique regularmente en viajes largos. Transportar carga en el techo del vehículo cambia el comportamiento del mismo.
- Page 30 Fitting Kit K377 Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.com...
- Page 31 Fitting Kit K377 Audi A4 , 4dr Sedan 01- 07 (ZA) -335mm 360mm 855mm 820mm -13 3/16ths" 14 3/16ths" 33 11/16ths" 32 5/16ths" Audi A4 , 4dr Sedan 01- 07 (ZA) -335mm 360mm 880mm 855mm -13 3/16ths" 14 3/16ths" 34 5/8"...
- Page 32 Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.
- Page 33 Fitting Kit K377 THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.
- Page 34 à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
- Page 35 Whispbar donde adquirió el producto, que le dará las instrucciones necesarias sobre cómo proceder en este caso. Si no es posible comunicarse con el concesionario de Whispbar, o este no puede reparar el defecto, el comprador original deberá...
