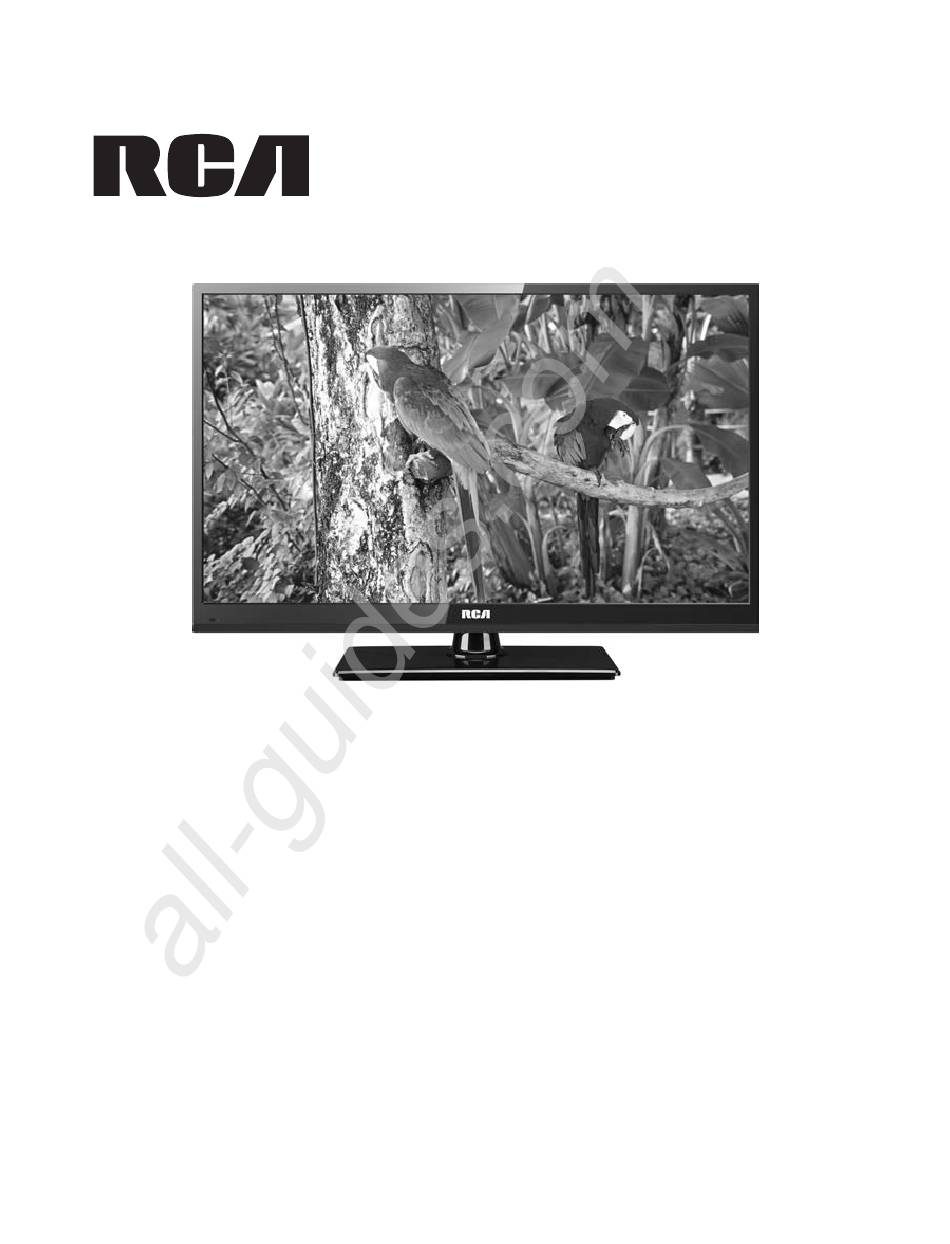

- Page 1 All manuals and user guides at all-guides.com LED TV RLED2969A OPERATION MANUAL Please read this manual carefully before operation.
- Page 2 All manuals and user guides at all-guides.com Table of Contents Warning Menu Operation QUICK START GUIDE Safety Instructions How to Navigate Menus Configuring the Channel Menu Main Unit Control Configuring the Picture Menu Front Panel Configuring the Audio Menu Rear & Sides Panel Configuring the Time Menu Remote Control Configuring the Setup Menu...
- Page 3 All manuals and user guides at all-guides.com Warning CAUTION/PRUDENCE RISK OF ELECTRIC SHOCK RISK OF ELECTRIC SHOCK DO NOT OPEN DO NOT OPEN RISQUE DE CHOC ELECTRIQUE RISQUE DE CHOC ELECTRIQUE NE PAS OVURIR NE PAS OVURIR WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK).
- Page 4 All manuals and user guides at all-guides.com Warning WARNING To Reduce The Risk Of Fire Or Electric Shock, Do Not Expose This Apparatus To Rain Or Moisture. The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, table-cloths, curtains, etc. The Apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus.
- Page 5 All manuals and user guides at all-guides.com Safety instructions IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 7. Do not block any of the ventilation 2. Keep these instructions. openings. Install in accordance with the 3. Heed all warnings. manufacturer's instructions. 4.
- Page 6 All manuals and user guides at all-guides.com Safety instructions 10. Protect the power cord from being 13. Unplug this apparatus during walked on or pinched particularly at lightning storms or when unused for plugs, convenience receptacles, and long periods of time. the point where they exit from the apparatus.
- Page 7 All manuals and user guides at all-guides.com Main Unit Control Front Panel Name Description Changes the channels. In the on-screen menu, use the CH+/CH- buttons as you would use the ▲/▼ buttons on CH+/CH- the remote control. Adjusts the volume. In the on-screen menu, use the VOL+/VOL- buttons as you would use the ►/◄...
- Page 8 All manuals and user guides at all-guides.com Main Unit Control Rear & Sides Panel Name Description HDMI HDMI input YPbPr input YPbPr PC / PC/DVI PC input AUDIO Antenna input AV audio/video signal input ONLY FOR Only for service SERVICE DIGITAL AUDIO Digital audio output (COAXIAL output)
- Page 9 All manuals and user guides at all-guides.com Remote Control The buttons of the original remote control are as following: Definition of the buttons on remote control: 1. POWER: Enter or quit the standby mode. INFO: Press to display the current program information on the screen.
- Page 10 All manuals and user guides at all-guides.com Getting Started Using the Remote Control When using the remote control, aim it at remote sensor on the television. If there is an object between the remote control and the remote sensor on the unit, the unit may no operate.
- Page 11 All manuals and user guides at all-guides.com Connection and Setup Connecting the Power Cord Connect the power cable with 100-240V power supply. NOTE: • The power input for the TV is 100-240V, 50/60Hz. • Be sure the power cord is disconnected and the TV is switched on before making connections.
- Page 12 All manuals and user guides at all-guides.com Connection and Setup Cable Installation Before the installation and use, please read carefully the relevant content in “Warning and Safety instructions”. 1. Take the TV from the wrapping package and put it in a drafty and flat place. NOTE: •...
- Page 13 All manuals and user guides at all-guides.com Basic Operation Turning on and off the TV ■ Turn on the TV Connect the AC input cable. At this time the TV will enter standby mode. Press the button on remote control can turn on TV from standby mode. ■...
- Page 14 All manuals and user guides at all-guides.com Menu Operation QUICK START GUIDE ■ Connection Connecting the mains and antenna. ■ Initial Setup When the TV is initially powered on, a sequence of on-screen prompts will assist in configuring basic settings. Menu Language: Press ◄/►...
- Page 15 All manuals and user guides at all-guides.com Menu Operation Configuring the Channel Menu ■ Signal Type: Select the signal type for channels. ■ Auto Scan: Press the ENTER button to start Auto Scan which automatically scan and store all available programmes.
- Page 16 All manuals and user guides at all-guides.com Menu Operation ■ Advanced (In PC mode) H-Pos: Centre the image by moving it left or right. V-Pos: Centre the image by moving it up or down. Clock: Adjust the DB15 picture signal sampling clock rate. Phase: Adjust when characters have low contrast or when the image flickers.
- Page 17 All manuals and user guides at all-guides.com Menu Operation Configuring the Time Menu ■ Sleep Timer: Select the time to turn the TV to standby mode automatically. ■ Time Zone: Select your time zone. ■ DST: When Auto Sync set to ON, this item is available to enable daylight saving option or not.
- Page 18 All manuals and user guides at all-guides.com Menu Operation Font Edge Style: Default/ None/ Raised/ Depressed/ Uniform/ Left Shadow/ Right Shadow Font Edge Color: Default/ Black/ White/ Red/ Green/ Blue/ Yellow/ Magenta/ Cyan FG Color: Default/ White/ Red/ Green/ Blue/ Yellow/ Magenta/ Cyan BG Color: Default/ Black/ Red/ Green/ Blue/ Yellow/ Magenta/ Cyan FG Opacity: Default/ Solid/ Flashing/ Translucent/ Transparent BG Opacity: Default/ Solid/ Flashing/ Translucent/ Transparent...
- Page 19 All manuals and user guides at all-guides.com Menu Operation MPAA Rating Define General audience. All ages admitted. Parental guidance suggested. Some material may not be suitable for children. PG-13 Parents strongly cautioned. Some material may be inappropriate for children under 13. Restricted.
- Page 20 All manuals and user guides at all-guides.com Troubleshooting Guide Troubleshooting Before contact the service technician, perform the following simple checks. If any program still persists, unplug the TV and calling for serving. Symptoms Possible Reason Solutions 1.The power cord is not plugged in 1.Plug the power cord in No picture, no sound, and no indicator light on...
- Page 21 All manuals and user guides at all-guides.com Troubleshooting Guide pixel of full screen 1. Make sure the positive and the negative polarities are correct. The remote control does Batteries are improperly installed or 2.Check if there is a loose not work exhausted contact between the batteries and the springs...
- Page 22 All manuals and user guides at all-guides.com Wallmounting Instruction bottom Wall Wall 2pcs 2pcs M4 40mm 2pcs M4 60mm 2pcs M6 65mm 3pcs 3pcs...
- Page 23 All manuals and user guides at all-guides.com Specifications Display panel Item Illustration Active Area / Screen Size Diagonal 29 inches Aspect Ratio Widescreen 16:9 0.154(H)×0.62(V)mm Sub-Pixel Pitch 1366 x 768 pixels (resolution) Max. of Pixels (Resolution) Peak Luminace 300cd/m Contrast 2500:1 150°( V ), 160°(H) Viewing Angle...
- Page 24 All manuals and user guides at all-guides.com Specifications Favorite Channel V-chip Video input format: MPEG-2MP@HL ATSC Analog closed caption: (CC1-CC4, Text 1-Text Digital closed caption: (Service 1-Service 6) (5)I/O 1 input x TV Tuner (NTSC/ATSC), 1 input x AV, 1 input x YPbPr(audio shared with AV), 2 inputs x HDMI/HDCP, 1 input x VGA, 1 input x VGA Audio In,...
- Page 25 All manuals and user guides at all-guides.com Table des matières Utilisation des menus Avertissement GUIDE DE DÉMARRAGE RAPIDE Consignes de sécurité Comment naviguer dans les menus 12 Configuration du menu Canal Commandes du téléviseur Configuration du menu Image Panneau Face AV Configuration du menu Sonner Panneaux Face AR et côté...
- Page 26 All manuals and user guides at all-guides.com Avertissement CAUTION/PRUDENCE RISK OF ELECTRIC SHOCK RISK OF ELECTRIC SHOCK DO NOT OPEN DO NOT OPEN RISQUE DE CHOC ELECTRIQUE RISQUE DE CHOC ELECTRIQUE NE PAS OVURIR NE PAS OVURIR AVERTISSEMENT: POUR RÉDUIRE TOUT RISQUE DE CHOC ÉLECTRIQUE NE PAS RETIRER LE COUVERCLE (OU LE PANNEAU ARRIERE).
- Page 27 All manuals and user guides at all-guides.com Avertissement AVERTISSEMENT Afin de réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. La ventilation ne doit pas être bloquée par l'obturation des orifices d'aération avec des objets tels que des journaux, nappes, rideaux, etc.
- Page 28 All manuals and user guides at all-guides.com Consignes de sécurité CONSIGNES DE SÉCURITÉ IMPORTANTES 1. Lisez attentivement ces instructions. 7. N'obstruez pas les orifices de 2. Conservez ces instructions. ventilation. Installez-le conformément 3. Respectez tous les avertissements. aux instructions du fabricant. 4.
- Page 29 All manuals and user guides at all-guides.com Consignes de sécurité 10. Protégez le cordon d'alimentation 13. Débranchez cet appareil pendant les contre tout piétinement ou pincement, orages ou lorsqu'il n'est pas utilisé particulièrement au niveau des fiches, pendant de longues périodes. des prises, et à...
- Page 30 All manuals and user guides at all-guides.com Commandes du téléviseur Panneau Face AV N° Bouton Description Changement des chaînes. Dans le menu à l'écran, utilisez les boutons CH+/CH- de la même façon que les boutons ▲/▼ CH+/CH- de la télécommande. Réglage de volume sonore.
- Page 31 All manuals and user guides at all-guides.com Commandes du téléviseur Panneaux Face AR et côté N° Bouton Description HDMI Entrées HDMI Entrée YPbPr YPbPr PC / PC/DVI Monitor PC AUDIO Entrée antenne Entrée de signal vidéo/audio AV ONLY FOR Uniquement pour le service SERVICE DIGITAL AUDIO Sortie audio numérique (Sortie COAXIAL)
- Page 32 All manuals and user guides at all-guides.com Télécommande Les boutons de la télécommande d'origine sont : Définition des boutons de la télécommande : POWER : entrer ou quitter la mise en veille. INFO : appuyer sur ce bouton pour afficher sur l'écran les informations du programme en cours.
- Page 33 All manuals and user guides at all-guides.com Mise en route Utiliser la télécommande Lorsque vous utilisez la télécommande, dirigez-la vers le télécapteur du téléviseur. Si un objet se trouve entre la télécommande et le télécapteur de l'appareil, celui-ce risque de ne pas fonctionner.
- Page 34 All manuals and user guides at all-guides.com Connexion et installation Raccordement du cordon d'alimentation Branchez le câble d'alimentation à une source d'alimentation de 100-240V. NOTE : • La puissance d'entrée du téléviseur est de 100-240V, 50/60Hz • Assurez-vous que le câble d'alimentation soit déconnecté et que le téléviseur soit allumé avant tout branchement.
- Page 35 All manuals and user guides at all-guides.com Connexion et installation Installation des câbles Avant toute installation et utilisation, veuillez lire attentivement le contenu approprié dans la section « Avertissement et consignes de sécurité ». 1. Retirez le téléviseur de l'emballage et placez-le dans un endroit aéré et sur une surface plane.
- Page 36 All manuals and user guides at all-guides.com Utilisation de base Allumer et éteindre le téléviseur ■ Allumer le téléviseur Connectez le câble d'entrée AC. Le téléviseur se mettra alors en veille. Appuyez sur le bouton de la télécommande pour sortir le téleviseur de veille. ■...
- Page 37 All manuals and user guides at all-guides.com Utilisation des menus GUIDE DE DÉMARRAGE RAPIDE ■ Connexion Connexion des prises secteur et antenne. ■ Configuration initiale Lorsque la télévision est mise sous tension pour la première fois, une séquence de messages s'affiche à l'écran, afin de faciliter les réglages de base. Langue: pressez les boutons◄/►pour sélectionner la langue dans laquelle s'afficheront les menus.
- Page 38 All manuals and user guides at all-guides.com Utilisation des menus Configuration du menu Canal ■ Source signal: permet de sélectionner le type de signal utilisé pour les chaînes. ■ Installation Automatique: pressez le bouton ENTER pour lancer un balay automatique, qui cherchera et placera en mémoire tous les program disponibles de façon automatique.
- Page 39 All manuals and user guides at all-guides.com Utilisation des menus ■ Avancée (en mode PC) H-Pos: centrez l'image en la déplaçant à gauche ou à droite. V-Pos: centrez l'image en la déplaçant vers le haut ou le bas. Horloge: réglez le taux d'échantillonnage de l'horloge signal im age DB15.
- Page 40 All manuals and user guides at all-guides.com Utilisation des menus onfiguration du menu Temps ■ Horloge sommeil: fixez une heure à laquelle votre télévision passera automatiquement en mode veille ■ Fuseau Horaire: sélectionnez votre fuseau horaire. ■ Eté / hiver auto : lorsque l'option Auto Sync est en mode ON, cet élément est disponible ;...
- Page 41 All manuals and user guides at all-guides.com Utilisation des menus Font Style: Défaut/ Caractères 0 à 7 Font Size: Défaut/ Normal/ Large/ Petit Font Edge Style: Défaut / Rien/ Raised/ Depressed/ Uniforme/ Left Shadow/ Right Shadow Font Edge Color: Défaut/ Noir/ Blanc/ Rouge/ Vert/ Bleu/ Jaune/ Magenta/ Cyan Couleur Texte: Défaut/ Blanc/ Rouge/ Vert/ Bleu/ Jaune/ Magenta/ Cyan Couleur Fond: Défaut/ Noir/ Rouge/ Vert/ Bleu/ Jaune/ Magenta/ Cyan Opacité...
- Page 42 All manuals and user guides at all-guides.com Utilisation des menus MPAA Classification Définition Tous publics. Tous âges. Accord parental souhaitable. Certaines scènes peuvent heurter les enfants. Accord parental fortement recommandé. Certaines scènes PG-13 peuvent heurter les enfants de moins de 13 ans. Les mineurs de moins de 17 ans doivent être accompagnés d'un adulte.
- Page 43 All manuals and user guides at all-guides.com Guide de dépannage Dépannage Avant de contacter le dé panneur, procédez aux vérifications suivantes. Si un programme persiste, débranchez le t éléviseur et contactez le service dép annage. PROBLÈME SOLUTION POSSIBLE - Vérifiez si la fiche principale est connectée à une prise murale.
- Page 44 All manuals and user guides at all-guides.com Guide de dépannage NOTE : Il y a un problème en mode VGA (seul le mode VGA est appliqué). PROBLÈME SOLUTION POSSIBLE - Réglez la résolution, la fréquence ho rizontale ou la fréquence ve rticale.
- Page 45 All manuals and user guides at all-guides.com Instruction montage mural haut fond 2pcs 2pcs M4 40mm 2pcs M4 60mm 2pcs M6 65mm 3pcs 3pcs...
- Page 46 All manuals and user guides at all-guides.com Spécifications Affichage Élément Caractéristique Diagonale de 29 pouces Zone active / taille de l'écran Rapport d'image Écran large 16:9 Sous-Pixellisation 0.154(H)×0.62(V)mm Résolution maximale 1366 x 768 pixels 300cd/m Luminosité maximale 2500:1 Contraste 150°( V ), 160°(H) Angle de vision 30,000 heures Durée de vie du rétroéclairage...
- Page 47 All manuals and user guides at all-guides.com Spécifications Sous-titres (CC1-CC4, Text 1-Text 4) Chaîne préférée V-chip ATSC Format d'entrée vidéo : MPEG-2MP@HL Sous-titres analogiques : (CC1-CC4, Text 1-Text 4) Sous-titres numériques : (Service 1-Service 6) (5)E/S 1 entrée x tuner TV (NTSC/ATSC), 1 entrée x AV, 1 entrée x YPbPr (audio partagé...
