Ce nécessaire est compatible avec tous les commutateurs de transfert automatiques (ATS) Generac monophasés des
séries RXS et CXS entre 100 A et 200 A, à la fois de type Service (branchement d'abonné) et Non Service.
Installation du contrôleur d'ATS
®
PWRcell
DANGER
Électrocution. Ne jamais toucher si les
sectionneurs c.c. de l'onduleur et du PWRcell
sont en position ON (MARCHE). Cela entraînerait
la mort ou des blessures graves.
DANGER
Décharge électrique. Ne portez jamais de
bijoux lorsque vous travaillez sur cet appareil.
Le non-respect de cette consigne entraînera la
mort ou des blessures graves.
DANGER
Démarrage automatique. Couper l'alimentation secteur et
mettre l'appareil hors service avant de travailler dessus.
Tout manquement à cette règle entraînera la mort ou des
blessures graves.
AVERTISSEMENT
Décharge électrique. Des tensions potentiellement
mortelles sont générées par cet appareil. Assurez-vous
que l'appareil est sécuritaire avant de le réparer ou d'en
effectuer l'entretien. Le non-respect de cette consigne
pourrait entraîner la mort ou des blessures graves.
Instructions
REMARQUE : L'installation, l'utilisation et l'entretien de ce
matériel devront être effectués par du personnel compétent et
qualifié. Respecter strictement les codes de l'électricité et du
bâtiment locaux, provinciaux et nationaux en vigueur. Lors de
l'utilisation de ce matériel, se conformer aux règles établies par
le
National
Electrical
Code
l'Occupational Safety and Health Administration (OSHA) ou
l'autorité locale chargée de la santé et de la sécurité au travail.
Démontage du module SACM (Smart AC
Management) existant de tout ATS Generac
monophasé de 100 à 200 A
1.
Voir
Figure
1. Débrancher tous les câbles de la carte
SACM existante.
2.
Pincer vers l'intérieur (vers la carte) les 7 attaches à
pression (A) placées sur le pourtour de la carte pour
dégager la carte de l'enceinte de l'ATS.
Manuel d'installation du contrôleur d'ATS PWRcell
Manuel d'installation de
contrôleur d'ATS PWRcell
(000686a)
(000188)
(000191)
(000187)
(NEC),
la
norme
CSA,
®
1
2
1
2
1
2
1
2
T1
N1
N2
0 DC GROUND
194 +12 VDC
23 TRANSFER
T1
A
N2
A

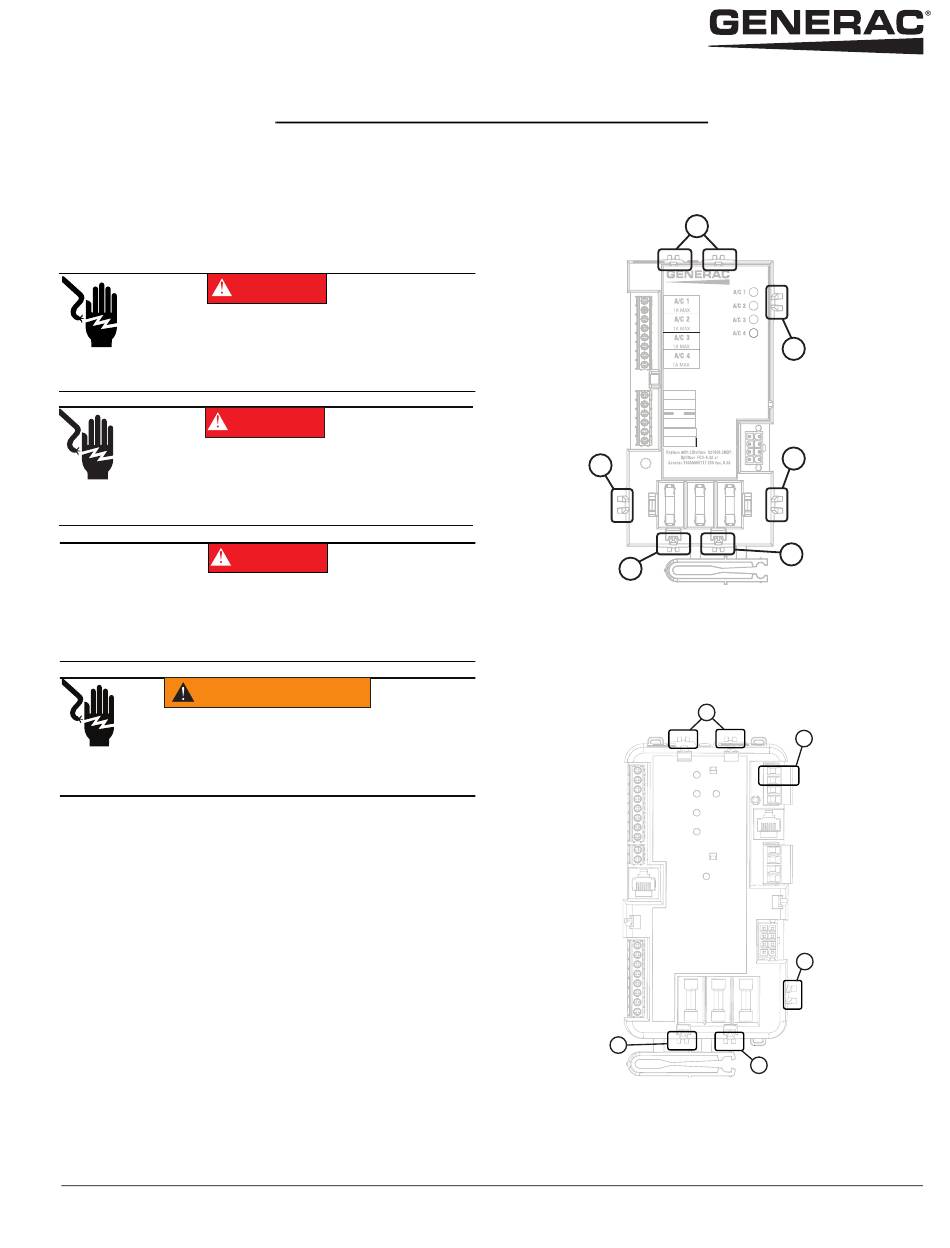

Figure 1. Démonter la carte SACM de l'enceinte
Montage du contrôleur d'ATS PWRcell
1.
Voir
Figure
2. Aligner les 5 attaches à pression placées
sur le périmètre du contrôleur d'ATS PWRcell (B) sur les
inserts de l'enceinte de l'ATS.
B
Figure 2. Montage du contrôleur d'ATS PWRcell
2.
Appuyer sur le contrôleur dans sa position de montage
pour encliqueter toutes les attaches à pression.
A
A
®
A
®
N1
T1
A
B
C
B
B
012307
012308
1
