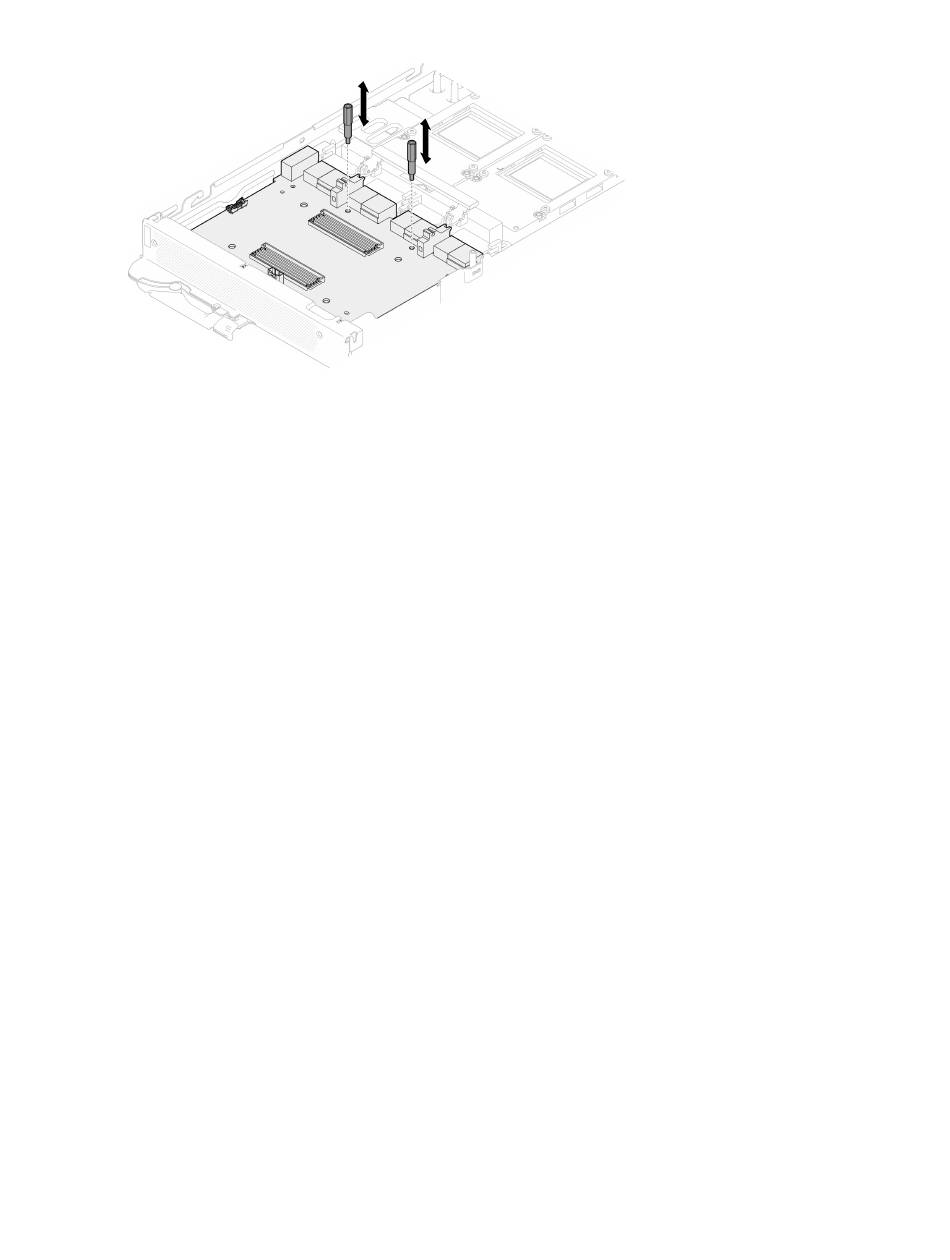

Figure 341. Installation des picots de la carte de support
Après avoir terminé
1. Installez les câbles MCIO. Suivez les informations de cheminement des câbles et de guidage dans
Chapitre 6 « Cheminement interne des câbles » à la page
2. Installez la barre de bus. Voir
3. Installez les traverses. Voir
4. Installez le cache du plateau. Voir
5. Installez le plateau dans le boîtier. Voir
6. Branchez tous les câbles externes requis sur la solution.
Remarque : Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.
7. Vérifiez le voyant d'alimentation de chaque nœud afin de vous assurer qu'il passe d'un clignotement
rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
Remplacement du tableau de distribution du GPU (technicien qualifié
uniquement)
Utilisez les procédures suivantes pour retirer et installer le tableau de distribution du GPU.
Retrait du tableau de distribution du GPU (technicien qualifié uniquement)
Les informations suivantes vous indiquent comment retirer le tableau de distribution du GPU.
À propos de cette tâche
Attention :
• Lisez « Conseils d'installation » à la page 35
pour vous assurer que vous travaillez en toute sécurité.
• Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.
• Débranchez tous les câbles externes du boîtier.
• Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la
solution.
• Pour éviter d'endommager la boucle d'eau, utilisez toujours le support de boucle d'eau lorsque vous
retirez, installez ou pliez la boucle d'eau.
286
Plateau ThinkSystem SD665-N V3 Neptune DWC Guide d'utilisation
« Installation de la barre de bus » à la page
« Installation des traverses » à la page
« Installation d'un cache de plateau » à la page
« Installation d'un plateau DWC dans le boîtier » à la page
et « Liste de contrôle d'inspection de sécurité » à la page 37
331.
240.
54.
51.
48.
