Tableau 24. Cheminement des câbles du bloc unité
Câble
1
Etape 3. Retirez le bloc boîtier d'unités de disque dur E3.S.
a.
Retirez les trois vis.
b.
Retirez le bloc boîtier d'unités de disque dur E3.S du nœud.
Remarque : Il se peut que la figure suivante ne corresponde pas exactement à votre
configuration matérielle, mais la méthode d'installation est identique.

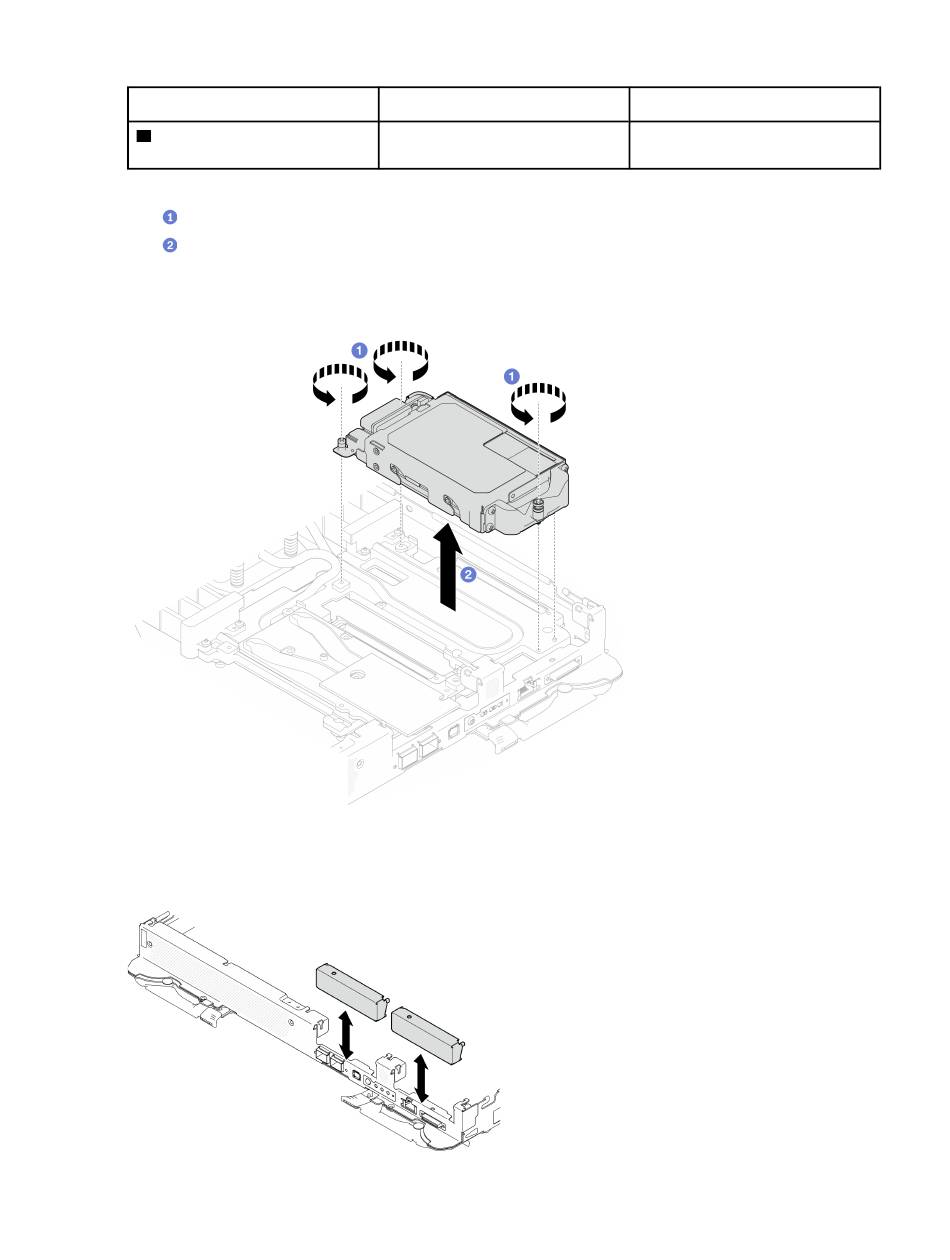

Figure 119. Retrait de l'assemblage de boîtier d'unités de disque dur E3.S
Etape 4. Retirez les obturateurs si nécessaire.
Figure 120. Retrait de l'obturateur vide du panneau
122
Plateau ThinkSystem SD665-N V3 Neptune DWC Guide d'utilisation
À partir de
Bloc boîtier d'unités de disque
dur
Vers
Connecteur PCIe 2/SATA sur la
carte mère.
