Lenovo ThinkSystem SD665-N V3 Neptune DWC Guide D'utilisation page 108

À propos de cette tâche
Attention :
• Lisez « Conseils d'installation » à la page 35
pour vous assurer que vous travaillez en toute sécurité.
• Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.
• Débranchez tous les câbles externes du boîtier.
• Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la
solution.
Visionner la procédure
Une vidéo de cette procédure est disponible sur YouTube :
PLYV5R7hVcs-D4fKTKLpU5zyMpptJvubYm
Procédure
Etape 1. Préparez-vous en vue de cette tâche.
a. Retirez le plateau du boîtier. Voir
b. Retirez le cache du plateau. Voir
c. Retirez les traverses. Voir
d. Retirez le boîtier d'unités de disque dur. Voir
page 97.
Etape 2. Il existe des procédures différentes pour retirer une et deux unités ; suivez les étapes
correspondant à votre configuration.
Pour retirer une unité 7 mm, effectuez les opérations ci-après :
1. Retirez l'unité de la partie inférieure du boîtier d'unités de disque dur.
2. Débranchez le câble de l'unité.

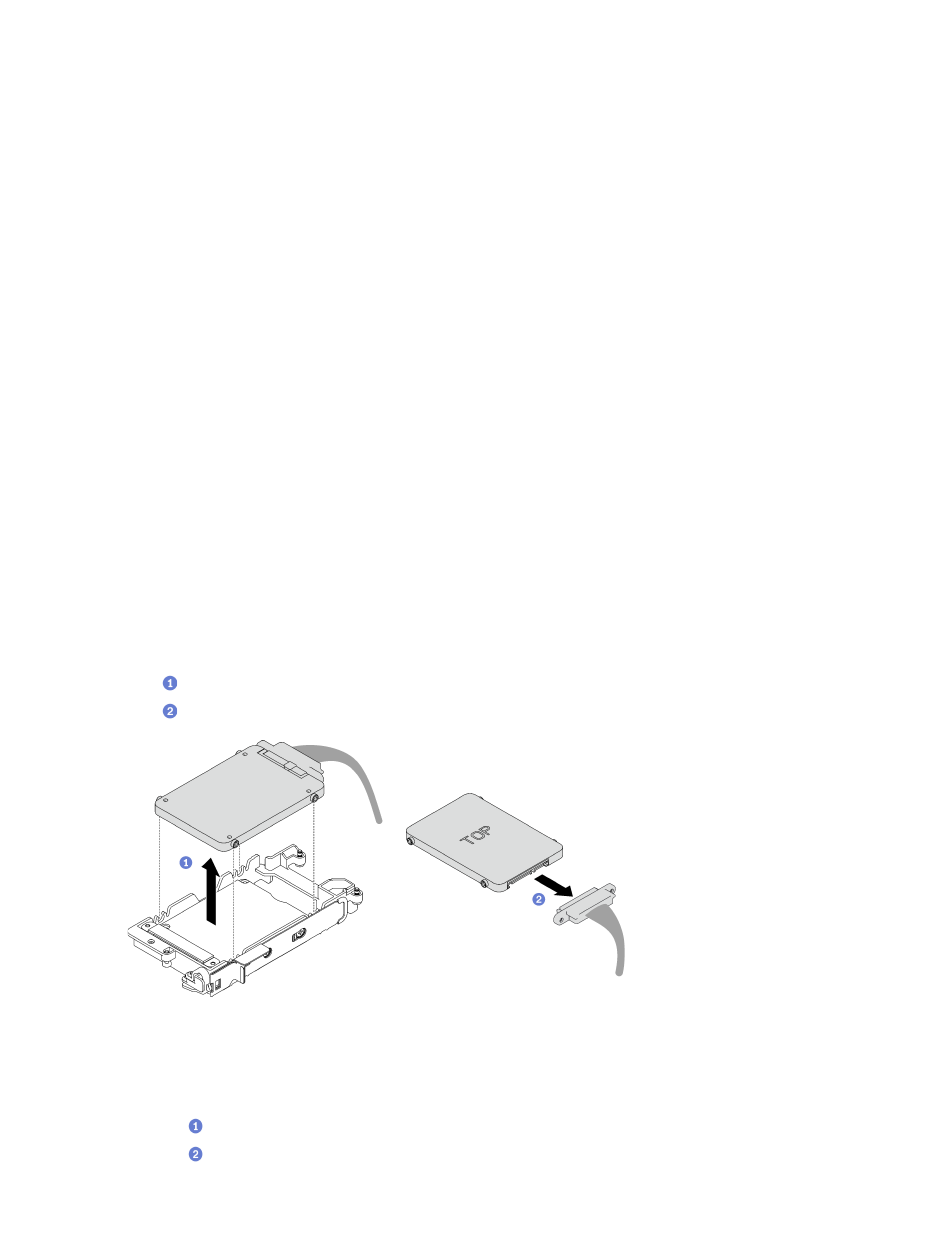

Figure 90. Retrait d'une unité 7 mm
Pour retirer deux unités 7 mm, effectuez les opérations ci-après :
1. Retirez l'unité supérieure.
a. Appuyez sur le loquet de déblocage et maintenez-le enfoncé.
b. Faites coulisser la languette en métal en position déverrouillée.
100
Plateau ThinkSystem SD665-N V3 Neptune DWC Guide d'utilisation
et « Liste de contrôle d'inspection de sécurité » à la page 37
https://www.youtube.com/playlist?list=
.
« Retrait d'un plateau DWC du boîtier » à la page
« Retrait d'un cache de plateau » à la page
« Retrait des traverses » à la page
« Retrait du boîtier d'unités de disque dur » à la
47.
50.
52.
