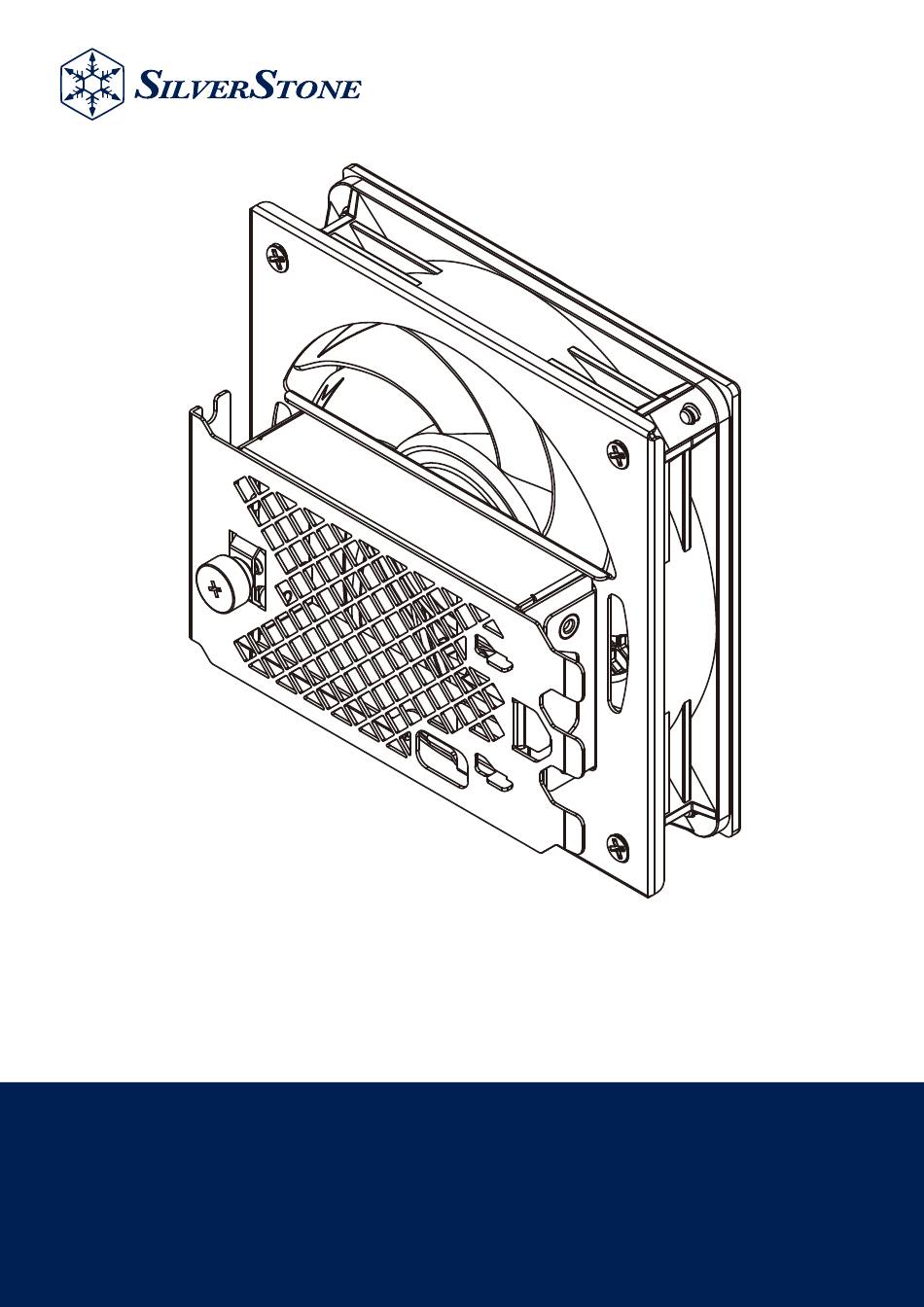

- Page 1 FDP02 External cooling fan adapter bracket User manual www.silverstonetek.com...
- Page 2 Accessory Content / Zubehörinhalt / Contenu en accessoires Contenido de los accesorios / Contenuto accessorio / Installation Guide / Installationsanleitung / Guide d'installation Compatibility and restrictions / Kompatibilität und Einschränkungen / Compatibilidad y restricciones / Compatibilité et restrictions / 互換性と制限 Warranty terms &...
- Page 3 Accessory Content 120mm fan module 120-mm-Lüftermodul Module ventilateur de 120 mm Módulo de ventilador de 120mm Modulo ventola da 120 mm 120mm 팬 모듈 3-slot PCI cover PCI-Abdeckung für 3 Steckplätze Cache PCI triple Cubierta para 3 zócalos PCI Coperchio PCI a 3 slot AEROSLOTS Gen 2 AEROSLOTS Gen 2 AEROSLOTS Gen 2...
- Page 4 Installation Guide remove the PCI slot covers from the chassis PCI-Steckplatz-Abdeckungen von dem Gehäuse entfernen Retirez les caches des emplacements PCI du châssis retire las cubiertas de los zócalos PCI del chasis rimuovere i coperchi dello slot PCI dallo chassis...
- Page 5 Installation Guide Install 3-slot PCI slot cover on to the chassis PCI slots. If the graphics card is installed on the 2nd PCI slot, then the PCI slot covers is to be install on the 5th ~ 7th PCI slots. PCI-Abdeckung für 3 Steckplätze an den Gehäuse-PCI-Steckplätzen installieren.
- Page 6 Installation Guide Install AEROSLOTS Gen 2, If the graphics card rear IO shield only occupies 2nd PCI slot, then AEROSLOTS Gen 2 can be installed on the 4th PCI slot to enhance cooling performance. AEROSLOTS Gen 2 installieren. Si le blindage d’E/S arrière de la carte graphique n'occupe que le 2ème emplacement PCI, alors AEROSLOTS Gen 2 peut être installé...
- Page 7 Installation Guide Install 120mm fan module. Please pay attention to the direction of the fan cable, as it needs to be routed through a cable clip for no obstruction of airflow. 120-mm-Lüftermodul installieren. Bitte beachten Sie die Ausrichtung des Lüfterkabels, da es durch eine Kabelklemme geführt werden muss, damit der Luftstrom nicht blockiert wird.
- Page 8 Installation Guide Step.1 Step.2 Installing the 120mm fan module on to the 3-slot PCI slot cover. First route the cable through the 3-slot PCI slot cover then mount the 120mm fan module on. 120-mm-Lüftermodul an der PCI-Abdeckung für 3 Steckplätze installieren. Führen Sie zunächst das Kabel durch die PCI-Abdeckung für 3 Steckplä- tze und bringen Sie dann das 120-mm-Lüftermodul daran an.
- Page 9 Installation Guide Fixate the fan module. By fastening the thumbscrew to complete installation. Lüftermodul befestigen. Durch Anziehen der Rändelschraube wird die Installation abgeschlossen. Fixez le module ventilateur. En serrant la vis moletée pour terminer l'installation. Fije el módulo de ventilador. Apretando los tornillos moleteados para completar la instalación.
- Page 10 Please first confirm compatibility by putting a 120mm fan at the back of the chassis – if the space between the monitor signal cables and the power supply cable are insufficient for a 120mm, then FDP02 is incompat- ible in this case.
- Page 11 La mayoría de las placas base ATX tienen su zócalo PCIe localizado en el 2º zócalo, por lo que instalar el FDP02 ocuparía los zócalos PCI 3º a 8º y si se instala en un chasis con una FA montada en la parte inferior, el FDP02 podría interferir con el espacio tras la FA.
- Page 12 Compatibility and restrictions Non-bottom mounted PSU case compatibility. If the case doesn’t have a bottom PSU mount, please check whether the 8th slot occupied by the fan module exceeds the space or directly interferes with where the PC is placed on. Kompatibilität mit nicht im unteren Beriech installiertem Netzteilgehäuse.
- Page 13 Compatibility and restrictions 24.8mm Rear chassis structure compatibility. There are a total of 24.8mm clearance between the expansions slots and rear chassis, if they are cases with thumbscrews, then the measurements must also include the thumbscrews depth. Kompatibilität mit hinterer Gehäusestruktur. Es gibt einen Abstand von insgesamt 24,8 mm zwischen den Erweiter- ungssteckplätzen und dem hinteren Gehäuse.
- Page 14 Replacement product will be warranted for remainder of the warranty period or thirty days, whichever is longer. All products should be sent back to the place of purchase if it is within 30 days of purchase, after 30 days, customers need to initiate RMA procedure with SilverStone Technology in USA by first downloading the “USA RMA form for end-users”...
