Montage du joystick

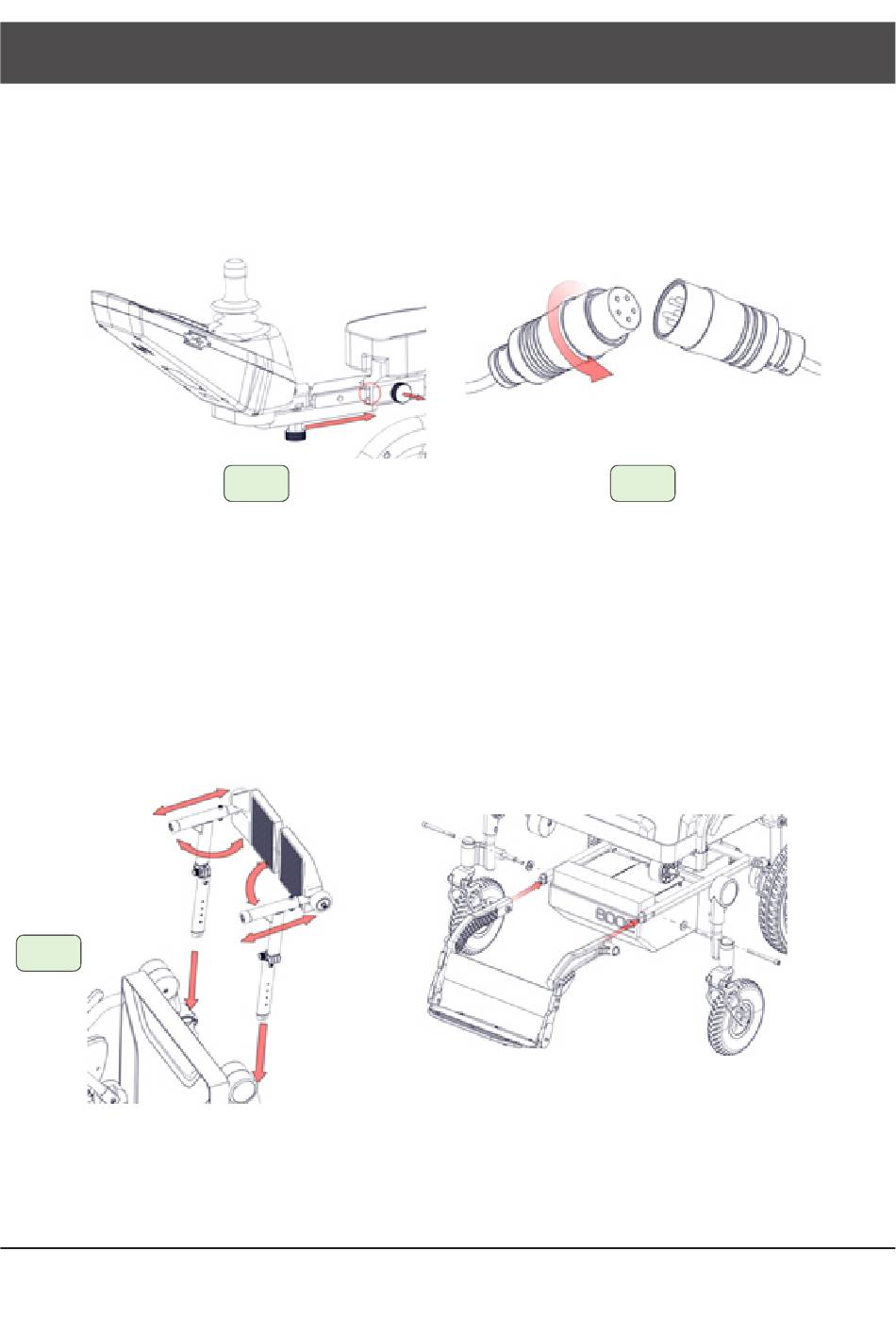

1. Comme indiqué sur la Fig. E1, alignez le joystick avec la fente pour carte, retirez la goupille
à ressort et insérez-la dans le trou pour la fixer. (ce mécanisme est facile à démonter)
2. Comme indiqué sur la Fig. E2, branchez le câble du joystick et le câble prolongé
ensemble et fixez-les de manière rotative avec la bague de verrouillage.
E1
E2
Montage du repose-pieds
1. Retirez la goupille à ressort, insérez la pédale et ajustez-la à une longueur appropriée pour
que la goupille à ressort soit insérée dans son trou pour la fixer. Les repose-pieds supérieur
et inférieur peuvent être réglés à une hauteur confortable à l'aide de vis, puis les palettes
des deux côtés peuvent être tournées vers l'extérieur. (Fig. E3)
2. La double palette peut être transformée en une seule palette. (Comme indiqué
ci-dessous)
E3
24
