Guide d'installation

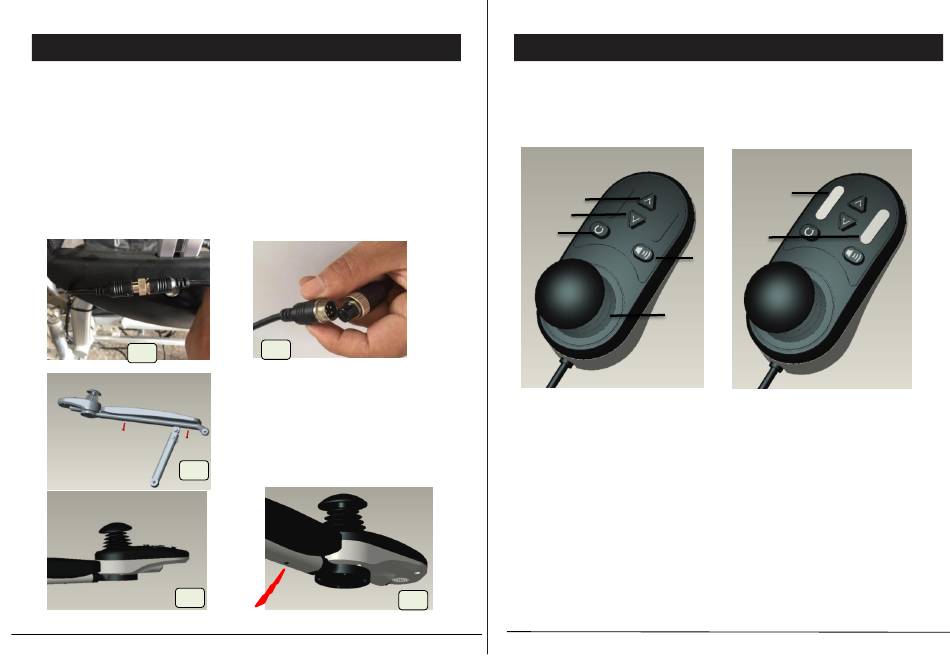

Installation du boîtier de commande
Basé sur les besoins des utilisateurs, le boîtier de commande peut être montée sur l'accoudoir droit ou
gauche. (Le boîtier de commande est initialement monté sur l'accoudoir droit, prévenez votre revendeur
de votre souhait de le mettre à gauche à
l'avance).
1.
Comme le montre la Fig. E1 le boîtier de commande est monté sur le côté droit du cadre (côté droit
lorsque l'on est assis sur le fauteuil).
2.
Si vous souhaitez démonter le boîtier de commande, commencez par débrancher le cordon
d'alimentation du boîtier (E1-E2). Ensuite, dévissez les vis sous l'accoudoir à l'aide de la clé Allen
contenu dans la boîte à outil fournie avec le fauteuil. (E3). Enlevez le cordon d'alimentation de
l'intérieur de l'accoudoir, appuyez sur le point noir (E5) avec un objet pointu, et sortez le boîtier
de commande (E4-E5).
3.
Pour le brancher, effectuez les opérations inverses (Fig. E2 et Fig.
E1
E3
E4
16
E3).
E2
Point de déverrouillage
Utilisation
Boîtier de commande
La conduite du fauteuil électrique est dirigée par les boutons et le joystick du boîtier de commande. L'usage des
boutons est décrit ci-dessous :
3
2
1
Bouton d'allumage : Pressez ce bouton pour
1.
allumer le fauteuil, pressez à nouveau pour
l'éteindre
2.
Réduction de Vitesse : appuyez sur ce bouton pour
réduire la vitesse.
3.
Augmentation de vitesse
Appuyez sur ce bouton pour augmenter la Vitesse
(max. 6km/h)
Bouton d'avertissement
4.
Génère un bruit pour signaler votre presence.
5.
Joystick
Permet de controller la direction et la Vitesse du
fauteuil.
E5
ETEINT
ALLUME
6
7
4
5
6.
Indicateur de vitesse
Disposent de 5 lumières. Lorsque la 1ere est
allumée, le fauteuil est à la vitesse la plus basse,
lorsque la 5ème est allumée, le fauteuil est à sa
vitesse maximum.
7．Indicateur de batterie
Indique le niveau de la batterie.
