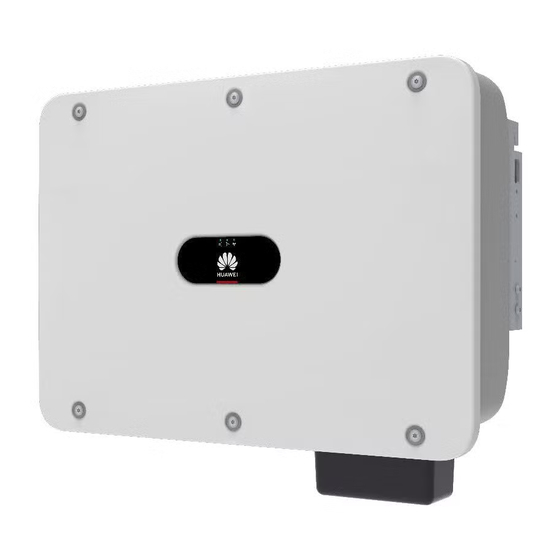

Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL,

40KTL)-M3

Manuel d'utilisation

Édition

Date

21-01-2025

HUAWEI TECHNOLOGIES CO., LTD.

Sommaire des Matières pour Huawei SUN2000 M3 Serie

Page 1 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation Édition Date 21-01-2025 HUAWEI TECHNOLOGIES CO., LTD.
Page 2 Huawei Technologies Co., Ltd. Avis Les produits, services et fonctionnalités achetés sont stipulés dans le contrat établi entre Huawei et le client. Tous les éléments des produits, services et fonctionnalités décrits dans ce document n’entrent pas nécessairement dans le cadre d'achat ou d'utilisation.
Page 3 évité, pourrait entraîner la mort ou de graves blessures. Indique un danger présentant un degré de risque modéré qui, s'il n'est pas évité, pourrait entraîner la mort ou de graves blessures. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 4 Mise à jour de la section 2.3 Description des étiquettes. Mise à jour de la section 3 Stockage de l'onduleur. Mise à jour de la section 4.3 Détermination de l'emplacement d'installation. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 5 Ajout de la section N Chatbot intelligent de Digital Power. Édition 15 (08/11/2023) Mise à jour de la section 4.3 Détermination de l'emplacement d'installation. Mise à jour de la section 5.3 Raccordement du câble Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 6 Ajout de la section Coordonnées. Édition 10 (26/09/2022) Mise à jour de la section 5.2 Préparation des câbles. Mise à jour de la section 5.4 Raccordement du câble d'alimentation de sortie Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 7 Mise à jour de la section 10 Spécifications techniques. Mise à jour de la section A Codes de réseau. Édition 05 (25/11/2021) Mise à jour de la section 5.4 Raccordement du câble d'alimentation de sortie Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 8 5.2 Préparation des câbles. Mise à jour de la section 5.7.1 Modes de communication. Mise à jour de la section 10 Spécifications techniques. Édition 01 (15/10/2020) Cette édition est la première version officielle. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 9 5.4 Raccordement du câble d'alimentation de sortie CA....................44 5.5 Raccordement des câbles d'alimentation d'entrée CC....................50 5.5.1 Description des raccordements de câbles........................51 5.5.2 Connexion des câbles aux bornes Amphenol Helios H4...................52 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd. viii...
Page 10 A Codes de réseau........................102 B Mise en service de l'appareil....................126 C Récupération du PID intégré....................129 D Arrêt rapide..........................130 E Protection NS..........................131 F Réinitialisation d'un mot de passe..................132 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 11 K Diagnostic intelligent de la courbe I-V................142 L Localisation des problèmes de résistance d'isolation............143 M Coordonnées..........................147 N Chatbot intelligent de Digital Power................... 149 O Acronymes et abréviations..................... 150 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 13 Pendant les opérations, utilisez des outils isolés dédiés pour éviter les électrocutions ou les courts-circuits. Le niveau de tension de tenue diélectrique doit être conforme aux lois, réglementations, normes et spécifications locales. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 14 Seuls des professionnels et du personnel formé sont autorisés à utiliser l'équipement. – Professionnels : personnel familiarisé avec les principes de fonctionnement et la structure de l'équipement, formé ou expérimenté dans l'utilisation de l'équipement et Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 15 A VE R TISSEMENT Pour les équipements nécessitant une mise à la terre, installez le câble de mise à la terre en premier lors de l'installation et retirez-le en dernier lors de la désinstallation. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 16 Le personnel d'inspection de la qualité confirme le serrage des boulons et marque ceux-ci en rouge. (Les marques doivent croiser les bords des boulons.) Si l'équipement dispose de plusieurs entrées, déconnectez-les toutes avant d'utiliser l'équipement. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 17 Fixez les câbles enterrés à l'aide de supports de câble et de colliers de câble. Assurez- vous que les câbles de la zone de remblayage sont en contact étroit avec le sol pour éviter toute déformation ou tout dommage pendant le remblayage. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 18 Afin d'éviter les dommages ou les incendies causés par les hautes températures, assurez-vous que les grilles de ventilation ou les systèmes de dissipation thermique ne sont pas obstrués ou couverts par d'autres objets lorsque l'équipement est en fonctionnement. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 19 Lors de l'installation de l'équipement, assurez-vous que la surface d'installation est suffisamment solide pour supporter le poids de l'équipement. Après avoir installé l'équipement, retirez les matériaux d'emballage (cartons, mousse, plastique, attaches de câble, etc.) du local de l'équipement. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 20 égale. Si deux personnes ou plus déplacent un objet lourd ensemble, assurez-vous que l'objet est soulevé et posé simultanément et déplacé à un rythme uniforme sous la supervision d'une seule personne. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 21 Assurez-vous que l'échelle est bien placée et de manière sécurisée. En montant l'échelle, gardez votre corps stable et votre centre de gravité entre les barrières latérales, et ne vous tenez pas trop près des côtés. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 22 à la portance. Avant de soulever des objets, assurez-vous que les outils de levage sont fermement fixés à un objet ou un mur qui répondent aux exigences relatives à la portance. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 23 Pour éviter les courts-circuits ou d'autres risques, ne percez pas de trous dans les tuyaux ou les câbles enterrés. Lorsque vous percez des trous, protégez l'équipement des copeaux. Une fois le perçage terminé, nettoyez les copeaux. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 24 SUN2000-36KTL-M3 SUN2000-40KTL-M3 SUN2000-40KTL-BRM3 REMAR QUE Les SUN2000-20KTL-M3 et SUN2000-20KTL-BRM3 prennent en charge des réseaux électriques de 220 V (tension de ligne). Figure 2-1 Numéro de modèle (SUN2000-30KTL-M3 utilisé à titre d'exemple) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 25 (PDU). Figure 2-2 Application de mise en réseau - scénario avec un onduleur simple (1) Chaîne PV (2) SUN2000 (3) Unité de distribution d'alimentation CA (4) Transformateur (5) Réseau électrique d'isolation Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 26 Systèmes de mise à la terre pris en charge Le SUN2000 prend en charge les systèmes de mise à la terre TN-S, TN-C, TN-C-S, TT et IT. Figure 2-3 Systèmes de mise à la terre Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 27 (7) Commutateur CC (DC SWITCH) (8) Port du Smart Dongle (4G/WLAN-FE) (9) Valves de ventilation (10) Bornes d'entrée CC (PV1 à PV8) (11) Ports de sortie CA (12) Point de mise à la terre Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 28 Un courant de contact élevé est présent lorsque l'onduleur est sous tension. Avant de mettre l'onduleur sous tension, assurez-vous que celui-ci est correctement mis à la terre. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 29 L'onduleur est lourd et doit être transportés par trois personnes. Avertissement de brûlure Ne touchez pas la poignée de la poignée de de l'onduleur dans les 10 l'onduleur minutes suivant sa mise hors tension. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 30 MPPT. Chaque circuit MPPT suit le point de puissance maximale de deux chaînes PV. Le SUN2000 convertit le courant CC en courant CA monophasé via un circuit d'ondulation. La protection contre les surtensions est prise en charge pour les types d'alimentation CC et CA. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 31 40KTL)-M3 Manuel d'utilisation 2 Vue d'ensemble Figure 2-5 Diagramme schématique 2.4.2 Modes de fonctionnement Le SUN2000 a trois modes de fonctionnement : veille, fonctionnement ou arrêt. Figure 2-6 Modes de fonctionnement Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 32 En mode Veille ou Fonctionnement, le SUN2000 passe en mode Arrêt lorsqu'il détecte une anomalie ou une commande d'arrêt. l En mode Arrêt, le SUN2000 passe en mode Veille après avoir détecté une commande de démarrage ou lorsque l'anomalie est corrigée. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 33 Évitez d'incliner une boîte d'emballage ou de la placer à l'envers. Empilez soigneusement les onduleurs pour éviter tout risque de blessure, de détérioration ou de chute des appareils. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 34 Si un onduleur n'a pas fonctionné pendant six mois ou plus après avoir été monté, il peut être défectueux et doit être vérifié et testé par des professionnels avant utilisation. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 36 Mèche de la perceuse à Maillet en caoutchouc percussion Couteau à lame rétractable Marqueur Pince hydraulique Coupe-câble Pince à dénuder Pince coupante diagonale Outil de sertissage Clé plate Gaine thermorétractable H4TC0003 (Amphenol) H4TW0001 (Amphenol) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 37 4.3 Détermination de l'emplacement d'installation Exigences relatives à l'environnement d'installation Maintenez l'onduleur hors de la portée des enfants. L'onduleur bénéficie d'une protection IP66 et peut être installé à l'intérieur comme à l'extérieur. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 38 être supérieure à la température ambiante en extérieur. – Nous vous conseillons d'installer l'appareil dans un endroit abrité ou d'installer un auvent pour le protéger de la lumière directe du soleil. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 39 Installez l'onduleur verticalement ou avec une inclinaison maximale de 15 degrés vers l'arrière pour faciliter la dissipation thermique. N'installez pas l'onduleur avec un axe d'inclinaison avant, un axe d'inclinaison arrière excessif, ou un axe d'inclinaison latéral, à l'horizontale ou à l'envers. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 40 Lorsque vous installez plusieurs onduleurs, installez-les en mode horizontal si vous avez suffisamment d'espace disponible, ou en mode triangle si vous manquez d'espace. Il est déconseillé de les installer les uns au-dessus des autres. Figure 4-3 Mode d'installation horizontal (recommandé) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 41 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation 4 Installation Figure 4-4 Mode d'installation en triangle (recommandé) Figure 4-5 Mode d'installation en triangle à trois couches (non recommandé) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 42 Les schémas d'installation sont fournis à titre de référence uniquement et ne sont pas pertinentes pour le scénario de montage en cascade de l'onduleur. 4.4 Déplacement de l'onduleur Procédure Étape 1 Sortez l'onduleur de son emballage et déplacez-le en position d'installation. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 43 Avant d'installer le support de montage, enlevez la clé Torx de sécurité et conservez-la pour une utilisation ultérieure. Figure 4-9 Position d'attachement d'une clé Torx de sécurité (1) Clé Torx de sécurité Figure 4-10 présente les dimensions des trous de fixation pour le SUN2000. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 44 Étape 1 Fixez le support de montage. Figure 4-11 Fixation du support de montage REMAR QUE Il est recommandé d'appliquer de la peinture antirouille sur les positions des trous afin de les protéger. ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 45 Une fois l'écrou, la rondelle ressort et la rondelle plate retirés, mettez le haut de la douille à expansion à niveau par rapport au mur en béton. Autrement, le support de montage ne sera pas correctement installé sur le mur de béton. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 46 La vis de verrouillage du commutateur CC est livrée avec l'onduleur. Figure 4-14 Installation de la vis de verrouillage du commutateur CC Étape 2 Installez l'onduleur sur le support de montage. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 47 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation 4 Installation Figure 4-15 Installation de l'onduleur Étape 3 Serrez les écrous des deux côtés de l'onduleur. Figure 4-16 Serrage de l'écrou Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 48 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation 4 Installation A VIS Fixez les écrous sur les côtés avant de raccorder les câbles. ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 49 Les câbles doivent être acheminés verticalement dans les boîtiers de combinaison, les bornes PV et les autres bornes de câblage afin d'éviter les dommages causés par la contrainte horizontale sur les bornes, qui ne sont pas couverts par la garantie. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 50 à la terre de protection). 5.2 Préparation des câbles Figure 5-1 Connexions des câbles du SUN2000 (les composants dans l'encadré en pointillé sont facultatifs) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 51 Remarque [2] : les onduleurs SUN2000MA V100R001C20SPC116 et versions ultérieures peuvent se connecter au compteur électrique DTSU666-HW. Remarque [3] : pour plus de détails sur l'utilisation des optimiseurs, consultez le Manuel d'utilisation de l'optimiseur photovoltaïque intelligent MERC. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 52 5 x 50 mm ne sont pas compatibles. A VIS En cas d'utilisation de l'onduleur avec un optimiseur, acheminez les câbles d'alimentation CA et CC séparément pour éviter toute interférence de communication avec l'optimiseur. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 53 Enveloppez la zone de sertissage à l'aide d'une gaine thermorétractable ou d'un ruban isolant. La gaine thermorétractable est utilisée à titre d'exemple. l Faites attention lors de l'utilisation d'un pistolet thermique afin d'éviter les dommages dues à la chaleur à l'appareil. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 54 5 Raccordements électriques Figure 5-2 Sertissage d'une borne OT (1) Câble (2) Fil conducteur (3) Gaine thermorétractable (4) Borne OT (5) Outil de sertissage (6) Pistolet thermique Étape 2 Raccordez le câble PE. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 55 5.4 Raccordement du câble d'alimentation de sortie CA Précautions Pour être sûr de pouvoir déconnecter l'onduleur du réseau électrique en toute sécurité, un commutateur CA doit être installé sur le côté CA de l'onduleur. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 56 Pour les câbles d'aluminium revêtus de cuivre, utilisez des bornes de câblage en cuivre. Pour les câbles en alliage d'aluminium, utilisez un terminal d'adaptation cuivre vers aluminium ou un terminal de câblage en aluminium doté d'une rondelle d'adaptation cuivre vers aluminium. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 57 CA. Figure 5-4 Exigences relatives à la borne OT/DT Procédure Étape 1 Retirez le boîtier de la borne CA et installez les panneaux de séparation. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 58 Il est recommandé que la longueur de dénudage du câble PE soit supérieure de 15 mm à celle des autres câbles. l Les couleurs des câbles présentées dans les illustrations sont uniquement fournies à titre indicatif. Sélectionnez un câble approprié conformément aux normes locales. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 59 Manuel d'utilisation 5 Raccordements électriques Figure 5-6 Dénudez le câble d'alimentation CA (un câble à cinq conducteurs sert d'exemple). Figure 5-7 Câble à cinq conducteurs (L1, L2, L3, N et PE) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 60 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation 5 Raccordements électriques Figure 5-8 Câble à quatre conducteurs (L1, L2, L3 et PE) Figure 5-9 Câble à quatre conducteurs (L1, L2, L3 et N) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 61 Prenez des mesures d'étanchéité et d'isolation pour les câbles d'alimentation CC inutilisés afin d'éviter les blessures ou les pertes matérielles causées par un contact accidentel avec la haute tension ou pour d'autres raisons. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 62 PV peuvent être court-circuitées à la terre si les câbles d'alimentation ne sont pas correctement installés ou acheminés. Dans ce cas, un court-circuit CA ou CC peut se produire et endommager l'onduleur. Les dommages ainsi causés aux appareils ne sont couverts par aucune garantie. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 63 CC fournis avec l'onduleur. L'utilisation de bornes métalliques positives et négatives et de connecteurs CC incompatibles peut causer de graves dommages. Les dommages causés à l'appareil ne sont pas couverts par la garantie du produit. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 64 Lors du câblage de l'alimentation d'entrée CC, laissez au minimum 50 mm de jeu. La tension axiale sur les connecteurs PV ne doit pas dépasser 80 N. Les connecteurs PV ne doivent pas être soumis à une contrainte radiale ou à un couple. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 65 Si les chaînes PV sont configurées avec des optimiseurs, vérifiez la polarité du câble en vous référant au Guide rapide du Smart PV Optimizer. Procédure Étape 1 Connectez les câbles d'alimentation CC Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 66 Pour retirer la carte SIM, poussez-la vers l'intérieur pour l'éjecter. l Lorsque vous réinstallez le boîtier du Smart Dongle, assurez-vous que les boutons s'enclenchent en place. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 67 5 Raccordements électriques Figure 5-15 Installation du Smart Dongle 4G (SDongleA-03) Figure 5-16 Installation du Smart Dongle 4G (SDongleB-06) Smart Dongle WLAN-FE (communication WLAN) Figure 5-17 Installation du Smart Dongle WLAN-FE (communication WLAN) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 68 Manuel d'utilisation 5 Raccordements électriques Smart Dongle WLAN-FE (communication FE) Figure 5-18 Installation du Smart Dongle WLAN-FE (communication FE) A VIS Installez le câble réseau avant d'installer le Smart Dongle sur l'onduleur. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 69 Définitions des broches du port COM A VIS Lorsque vous posez les câbles de signal, séparez-les des câbles d'alimentation et tenez-les hors de portée des sources d'interférence fortes pour éviter les interruptions de communication. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 70 485B2 RS485 signal DIN2 RS485 pour n du réseau différentiel - contrôler le électrique capteur de puissance au niveau du point raccordé au réseau. DIN3 DIN4 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 72 Il est conseillé de connecter moins de 30 appareils à chaque voie RS485. Communication MBUS La technologie MBUS transmet des signaux de communication via des câbles d'alimentation par l'intermédiaire d'une carte de communication. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 73 Dans les scénarios à l'échelle industrielle, un transformateur d'isolation doit être connecté entre les onduleurs et les charges. l Les scénarios commerciaux et industriels (C&I) sont pris en charge uniquement en Chine. Figure 5-23 Communication MBUS (scénarios à l'échelle industrielle) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 74 Figure 5-24 Communication MBUS (scénario C&I en Chine) 5.7.2 (Optionnel) Raccordement du câble de communication RS485 au SUN2000 Procédure Étape 1 Connectez le câble de signal au connecteur de câble de signal. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 75 Figure 5-26 Fixation du connecteur du câble de signal ----Fin 5.7.3 (Facultatif) Raccordement du câble de communication RS485 au capteur de puissance Procédure Étape 1 Connectez le câble de signal au connecteur de câble de signal. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 76 Figure 5-28 Fixation du connecteur du câble de signal ----Fin 5.7.4 (Facultatif) Raccordement du câble de signal de programmation du réseau électrique Procédure Étape 1 Connectez le câble de signal au connecteur de câble de signal. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 77 Figure 5-30 Fixation du connecteur du câble de signal ----Fin 5.7.5 (Facultatif) Raccordement du câble de signal d'arrêt rapide Procédure Étape 1 Connectez le câble de signal au connecteur de câble de signal. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 78 Manuel d'utilisation 5 Raccordements électriques Figure 5-31 Installation du câble Étape 2 Connectez le connecteur du câble de signal au port COM. Figure 5-32 Fixation du connecteur du câble de signal ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 79 Attaches de câble Les attaches de câble sont réparties de manière uniforme et ne présentent pas de bavures. Mise à la terre fiable Le câble PE est connecté correctement et de manière sécurisée. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 80 Perte réseau. L'onduleur peut démarrer correctement après le rétablissement du réseau électrique. Procédure Étape 1 Activez le commutateur CA entre l'onduleur et le réseau électrique. Étape 2 (Facultatif) Retirez la vis de verrouillage à côté du DC SWITCH. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 81 0,2 s et éteint pendant 0,2 s.) Rouge clignotant Il y a une alarme rapide (allumé environnementale pendant 0,2 s et éteint pendant 0,2 s.) Rouge fixe Rouge fixe Il existe une anomalie. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 82 à l'onduleur. Éteint Il n'y a pas de communication. Remarque : si les indicateurs LED1, LED2 et LED3 sont allumés en rouge fixe, l'onduleur est défectueux et doit être remplacé. ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 83 SUN2000 peut être utilisée pour la mise en service. l Accédez à Huawei AppGallery, recherchez FusionSolar ou SUN2000, et téléchargez le package d'installation de l'application. Vous pouvez également scanner le QR code ci-dessous pour télécharger l'application.
Page 84 Figure 7-1 Création du premier compte d'installateur A VIS Pour créer plusieurs comptes d'installateur pour une même société, connectez-vous à l'application FusionSolar et appuyez sur Nouvel utilisateur pour créer un compte d'installateur. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 85 Pour plus de détails concernant la manière d'utiliser l'assistant de déploiement sur site, voir le FusionSolar App Quick Guide. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 86 Manuel d'utilisation 7 Interaction homme-machine 7.1.3 Mise en réseau du SmartLogger Pour plus de détails, voir PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters + SmartLogger3000), PV Plants Connecting to SmartPVMS Quick Guide (Inverters + SmartLogger3000 + RS485 Networking)
Page 87 Spécifiez la bande morte pour l'ajustement de la puissance de contrôle de sortie de l'onduleur. Si la fluctuation de la puissance se trouve l'alimentation dans l'Hystérèse du contrôle de l'alimentation, la puissance n'est pas ajustée. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 88 Spécifiez la bande morte pour l'ajustement de la puissance de contrôle de sortie de l'onduleur. Si la fluctuation de la puissance se trouve l'alimentation dans l'Hystérèse du contrôle de l'alimentation, la puissance n'est pas ajustée. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 89 à la capacité de la centrale d’alimentation du réseau électrique Période Spécifie l'intervalle le plus court pour un ajustement de la d'ajustement de limitation d'une seule exportation. l'alimentation Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 90 (lorsque Contrôle de la puissance active est défini sur Raccordement au réseau avec puissance limitée). Remarque a : ce paramètre est uniquement pris en charge pour le code de réseau AS4777 ou G99-TYPEA-LV. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 91 Si un seul onduleur est connecté au réseau électrique, un Smart Dongle doit être utilisé pour la mise en réseau. Procédure Étape 1 Sur l'écran d'accueil, choisissez Réglage de la puissance > Injection à un courant limité. Figure 7-6 Injection à un courant limité Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 92 15 s, l'onduleur s'arrêtera et signalera une alarme Contrôle de puissance anormal au point de raccordement au réseau. ----Fin 7.3.2.2 Scénario où l'application se connecte au SmartLogger A VIS Si plusieurs onduleurs sont connectés en cascade, le SmartLogger doit être utilisé. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 93 ----Fin 7.3.3 Contrôle de la puissance apparente côté sortie de l'onduleur Sur l'écran d'accueil, appuyez sur Paramètres > Réglage de la puissance pour définir les paramètres de l'onduleur. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 94 REMAR QUE Le seuil inférieur de la puissance apparente maximale correspond à la puissance active maximale. Pour diminuer la puissance apparente maximale, commencez d'abord par réduire la puissance active maximale. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 95 Étape 2 Désactivez le commutateur CA entre l'onduleur et le réseau électrique. Étape 3 Réglez le DC SWITCH en bas de l'onduleur en position OFF. Étape 4 (Facultatif) Installez la vis de verrouillage du commutateur CC. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 96 Une fois tous les 6 mois fonctionnement déformé. du système l Vérifiez si l'onduleur émet des sons anormaux pendant le fonctionnement. l Vérifiez si tous les paramètres de l'onduleur sont correctement définis durant le fonctionnement. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 97 Nettoyez le site rapidement après avoir désherbé. 8.3 Référence des alarmes Pour plus de détails, veuillez consulter le document Référence des alarmes de l'onduleur. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 98 9.3 Mise au rebut du SUN2000 Lorsque la durée de service du SUN2000 expire, jetez-le conformément aux réglementations locales sur les déchets d'équipement électrique. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 99 L-M3 -BRM3 -BRM3 Puissance 30 000 W 44 850 W 45 000 W 54 000 W 60 000 W d'entrée maximale recomma ndée Tension 800 V 1 100 V d'entrée maximale Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 101 29 900 40 000 44 000 VA 33 000 VA apparente maximale Puissance 22 000 W 29 900 W 40 000 W 44 000 W 33 000-W active maximale (cosφ = Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 102 57,8 A/400 V CA nominal 39,4 A/440 V CA 52,5 A/440 V CA 36,0 52,0 36,1 A/480 V CA 48,1 A/480 V CA A/480 V A/400 V 47,3 A/440 V 43,3 A/480 V Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 103 Remarque c : selon le scénario d'application, déterminez s'il faut ou non connecter le fil N. Dans les scénarios sans fils neutres, définissez le Mode de sortie sur Triphasé à trois fils. Dans les scénarios avec fils neutres, définissez le Mode de sortie sur Triphasé à quatre fils. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 104 Type II/ Type II Type II/ Type II/ Type II n contre Type I Type I Type I (facultatif (facultatif (facultatif surtensio ns CC Protectio Type II n contre surtensio ns CA Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 105 SUN200 SUN200 SUN200 SUN200 0-20KTL 0-20KTL 0-29.9KT 0-30KTL 0-30KTL 0-36KTL 0-40KTL 0-40KTL -BRM3 L-M3 -BRM3 -BRM3 Dimensio 640 mm × 530 mm × 270 mm ns (l x H x P) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 106 0 % à 100 % relative Mode de Convection naturelle refroidiss ement Altitude 4 000 m maximale fonctionn ement Températ -40 °C à +70 °C ure de stockage Indice IP IP66 Topologie Sans transformateur Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 107 Prise en charge GSM/GPRS/EDGE : 900 MHz/1 800 MHz. SDongleB-06-AU (Wi-Fi) : 2 400 à 2 483,5 MHz SDongleB-06-AU (4G) : l LTE-FDD : B1/B2/B3/B4/B5/B7/B8/B28 l LTE-TDD : B40 l WCDMA : B1/B2/B5/B8 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 108 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation 10 Spécifications techniques Type Wi-Fi intégré de Smart Dongle Smart Dongle 4G l'onduleur WLAN-FE l GSM : 850 MHz/900 MHz/1 800 MHz/1 900 MHz Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 109 Prise en charge LTE TDD (avec diversité de réception) : B7/B20/B28/B38/B40/B41. l Prise en charge GSM : 900 MHz/1 800 MHz. l Prise en charge du son numérique. SDongleB-06-AU (Wi-Fi) : WLAN 802.11b/g/n Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 110 Prise en charge LTE-TDD (avec diversité de réception) : B40. l Prise en charge WCDMA : B1/B2/B4/B5/B8. l Prise en charge GSM : 850/900/1 800/1 900 MHz. l Prise en charge du son numérique. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 111 Prise en charge de EDGE multislot classe l Prise en charge des schémas de codage et de la modulation GMSK et 8-PSK. l Format de codage de liaison descendante : MCS 1 à 9 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 112 Classe 3 (24 dBm +1/-3 dB), bande de fréquence WCDMA l Classe 3 (23 dBm ±2 dB), bande de fréquence LTE FDD l Classe 3 (23 dBm ±2 dB), bande de fréquence LTE TDD Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 113 Prise 15-712-1( électrique de France charge charge charge charge charge d'outre-mer UTE C Réseau Prise Prise Prise Prise Prise Prise 15-712-1( électrique de France charge charge charge charge charge charge d'outre-mer Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 114 Prise Prise Prise Scotland électrique 240 V (I < charge charge charge charge charge 16 A) d'Écosse CEI0-21 Réseau Prise Prise Prise Prise Prise électrique d'Italie charge charge charge charge charge Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 115 Prise Prise IA-NER- électrique MV480 d'Australie charge charge charge charge charge charge selon les normes AS4777- Réseau Prise Prise Prise Prise Prise Prise électrique d'Australie charge charge charge charge charge charge Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 116 -LV230 AUSTRAL Réseau Prise Prise Prise Prise électrique AS4777_C d'Australie charge charge charge charge -LV230 AUSTRAL Réseau Prise Prise Prise Prise électrique AS4777_N d'Australie charge charge charge charge Z-LV230 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 117 Prise Prise Prise connexion au réseau charge charge charge charge charge électrique Thaïlande TAI-MEA Norme de Prise Prise Prise Prise Prise connexion au réseau charge charge charge charge charge électrique Thaïlande Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 118 MV480 de France charge charge charge charge charge d'outre-mer TAI-PEA- Connexion Prise Prise Prise Prise Prise MV480 au réseau électrique à charge charge charge charge charge moyenne tension de Thaïlande (PEA) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 119 Prise électrique à basse charge charge charge charge charge tension des Philippines Philippines Réseau Prise Prise Prise Prise Prise -MV480 électrique à moyenne charge charge charge charge charge tension des Philippines Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 120 électrique à charge charge charge charge charge moyenne tension CEI 61727 (60 CHINA_M Réseau Prise Prise Prise Prise Prise V500 électrique standard à charge charge charge charge charge moyenne tension de Chine Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 121 Prise Prise Prise électrique à basse charge charge charge charge charge tension d'Espagne CEI0-21- Réseau Prise Prise Prise Prise Prise MV480 électrique à moyenne charge charge charge charge charge tension d'Italie Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 122 NAMIBIA Réseau Prise Prise Prise Prise Prise électrique de Namibie charge charge charge charge charge ABNT Réseau Prise Prise Prise Prise Prise électrique 16149 du Brésil charge charge charge charge charge Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 123 Prise MV480 électrique à moyenne charge charge charge charge charge tension de Zambie Chile Réseau Prise Prise Prise Prise Prise électrique à basse charge charge charge charge charge tension du Chili Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 124 électrique d'Éthiopie KENYA_E Réseau Prise Prise Prise Prise Prise THIOPIA- électrique à MV480 basse charge charge charge charge charge tension du Kenya et réseau électrique à moyenne tension de l'Éthiopie Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 125 Prise électrique à basse charge charge charge charge charge tension du Cameroun Cameroon- Réseau Prise Prise Prise Prise Prise MV480 électrique à moyenne charge charge charge charge charge tension du Cameroun Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 126 électrique à on-HV haute charge charge charge charge charge tension de Jordanie Jordan- Réseau Prise Prise Prise Prise Prise Transmissi électrique à on-HV480 haute charge charge charge charge charge tension de Jordanie Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 127 Prise Prise Prise PMGD électrique PMGD du charge charge charge charge charge Chili Chile- Réseau Prise Prise Prise Prise Prise PMGD- électrique MV480 PMGD du charge charge charge charge charge Chili Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 128 Prise Prise Prise électrique à MV480 moyenne charge charge charge charge charge tension d'Argentine OMAN Réseau Prise Prise Prise Prise Prise électrique à basse charge charge charge charge charge tension d'Oman Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 129 Prise électrique à MV480 moyenne charge charge charge charge charge tension des Pays-Bas BAHRAIN Réseau Prise Prise Prise Prise Prise électrique à basse charge charge charge charge charge tension du Bahreïn Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 130 Suède Pakistan Réseau Prise Prise Prise Prise Prise électrique du Pakistan charge charge charge charge charge Austria Réseau Prise Prise Prise Prise Prise électrique d'Autriche charge charge charge charge charge Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 131 MV400 réseau électrique charge charge charge charge charge standard d'Irlande VDE-AR- Réseau Prise Prise Prise Prise Prise N4110 électrique à moyenne charge charge charge charge charge tension de l'Allemagne (230 V) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 132 Prise Prise électrique à basse charge charge charge charge charge tension de Singapour SINGAPO Réseau Prise Prise Prise Prise Prise électrique à MV480 moyenne charge charge charge charge charge tension singapourie Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 133 Prise Prise Prise électrique EN50549- charge charge charge charge charge DK2- Danemark LV230 SWITZER Réseau Prise Prise Prise Prise Prise LAND- électrique de Suisse charge charge charge charge charge EEA:2020- LV230 Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 134 Réseau Prise Prise Prise Prise Prise -TYPEB- électrique LV480 d'Autriche charge charge charge charge charge AUSTRIA Réseau Prise Prise Prise Prise Prise -TYPEB- électrique MV400 d'Autriche charge charge charge charge charge Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 135 Réseau Prise Prise Prise Prise EN50549- électrique LV230 de Finlande charge charge charge charge ANRE- Réseau Prise Prise Prise Prise Prise TYPEB électrique charge charge charge charge charge Roumanie (type B) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 136 Remarque a : le code du réseau de la République tchèque exige que l'onduleur accepte la programmation de la compagnie d'électricité via DI. Pour plus de détails, consultez la section G Planification de contact sec. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 137 B Mise en service de l'appareil Mise en service de l'appareil Étape 1 Accédez à l'écran Mise en service de l'appareil. Figure B-1 Méthode 1 : avant la connexion (non connecté à Internet) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 138 WEP et WPA TKIP ne sont pas recommandés, car ils présentent de graves défauts de sécurité. Si l'accès échoue en mode WEP, connectez-vous au routeur et modifiez son mode de cryptage en choisissant le mode WPA2 ou WPA/WPA2. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 139 Lorsque vous accédez à l'écran Mise en service de l'appareil du SUN2000 pour la première fois, vous devez définir manuellement le mot de passe de connexion car le SUN2000 n'a pas de mot de passe de connexion initial. ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 140 Réglez le Mode d'exécution PID intégré sur Réparer (Désactiver par défaut). l Réglez le paramètre Réparation hors réseau de nuit sur . (Ce paramètre ne s'affiche que si le Mode d'exécution PID intégré est sur Réparer.) ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 141 Méthode 4 : si la fonction AFCI est activée, l'onduleur exécute automatiquement la détection de pannes des arcs et déclenche un arrêt rapide lorsque le verrouillage de protection AFCI est implémentée. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 142 > Fonction contact sec, et définissez la Fonction contact sec sur Protection NS. Pour activer la protection NS pour plusieurs onduleurs, définissez Fonction contact sec sur Protection NS pour chaque onduleur. Figure E-1 Connexion des onduleurs en cascade au commutateur de protection NS Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 143 Étape 6 Définissez les paramètres du routeur et du système de gestion pour mettre en place la gestion à distance. ----Fin A VIS Conseillez de réinitialiser le mot de passe le matin ou le soir, quand l'éclairement énergétique solaire est faible. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 144 Choisissez Paramètres > Réglage de la puissance et activez Programmation du contact sec. Appuyez sur Paramètres de la programmation du contact sec et réglez les paramètres connexes en suivant les invites. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 145 DI1 à DI4 doivent différer les uns des autres. Sinon, une exception se produira lors de l'analyse des commandes. l Si le signal DI d'entrée réel ne correspond pas au réglage, une alarme Instruction DI anormale est générée. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 146 Choisissez Paramètres > Paramètres de fonction > Seuil de courant pour le déclenchement de la protection RCD. Réglez Seuil de courant pour le déclenchement de la protection RCD selon vos besoins. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 147 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 H Définition du seuil de courant pour le déclenchement de Manuel d'utilisation la protection RCD Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 148 Si les modules PV ou les câbles sont incorrectement branchés ou endommagés, des arcs électriques peuvent être générés, ce qui peut engendrer un incendie. Les onduleurs solaires Huawei détectent les arcs et sont conformes à la certification UL 1699B-2018 garantissant la sécurité des utilisateurs et de l'équipement.
Page 150 Étape 1 Connectez-vous à l'application FusionSolar et sélectionnez Services > > Mise en service de l'appareil. L'écran Mise en service de l'appareil s'affiche. Étape 2 Choisissez Maintenance > Détection d'accès à la branche PV. L'écran de réglage des paramètres s'affiche. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 151 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation J Détection d'accès à la chaîne PV Figure J-1 Détection d'accès à la branche PV Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 152 à la chaîne PV peut être mal identifié et de fausses alarmes peuvent être générées pour le statut d'accès à la chaîne PV. ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 153 40KTL)-M3 Manuel d'utilisation K Diagnostic intelligent de la courbe I-V Diagnostic intelligent de la courbe I-V Pour plus de détails, consultez le iMaster NetEco V600R023C00 Smart I-V Curve Diagnosis User Manual. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 154 Détails d'Alarme de l'alarme Résistance d'isolation basse dans l'application FusionSolar. Connectez-vous à l'application FusionSolar, choisissez Alarme > Alarme active. Sélectionnez Résistance d'isolation basse pour ouvrir l'écran Détails d'Alarme. Figure L-1 Détails d'Alarme Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 155 Étape 2 Connectez une branche PV à l'onduleur et positionnez le commutateur DC SWITCH sur ON. Si l'état de l'onduleur est Arrêt : commande, connectez-vous à l'application, choisissez Maintenance > Act./Désact. l'ond. sur l'écran d'accueil et envoyez une commande de démarrage. Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 156 OFF, reconnectez le module PV et l'optimiseur déconnectés, puis répétez l'Étape 5 pour vérifier les modules PV et optimiseurs adjacents à la localisation de l'éventuel problème. Étape 7 Déterminez la localisation du problème d'isolation à la terre : Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 157 Passez ensuite à l'Étape Étape 8 Positionnez le commutateur DC SWITCH sur ON. Si l'état de l'onduleur est Arrêt : commande, choisissez Maintenance > Act./Désact. l'ond. et envoyez une commande de démarrage. ----Fin Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 158 Afin d’assurer des services rapides et de meilleure qualité, nous vous demandons de bien vouloir nous fournir les informations suivantes : Modèle Numéro de série (SN) Version logicielle Nom ou ID d’alarme Brève description des signes de la défaillance Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 159 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation M Coordonnées REMAR QUE Informations représentant UE : Huawei Technologies Hungary Kft. Adresse : HU-1133 Budapest, Váci út 116-118., 1. Building, 6. floor. Adresse e-mail : hungary.reception@huawei.com Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 160 Série SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Manuel d'utilisation N Chatbot intelligent de Digital Power Chatbot intelligent de Digital Power https://digitalpower.huawei.com/robotchat/ Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.
Page 161 (Suivi du point de puissance maximale) protective earthing (mise à la terre protectrice) potential induced degradation (dégradation potentielle induite) Photovoltaic (Photovoltaïque) residual current device (dispositif de courant résiduel) Édition 21 (21-01-2025) Copyright © Huawei Technologies Co., Ltd.

Ce manuel est également adapté pour:

Sun2000-20ktl-m3 Sun2000-29.9ktl-m3 Sun2000-30ktl-m3 Sun2000-36ktl-m3 Sun2000-40ktl-m3

Huawei SUN2000 M3 Serie Manuel D'utilisation

Liens rapides

Manuels Connexes pour Huawei SUN2000 M3 Serie

Sommaire des Matières pour Huawei SUN2000 M3 Serie

Ce manuel est également adapté pour:
