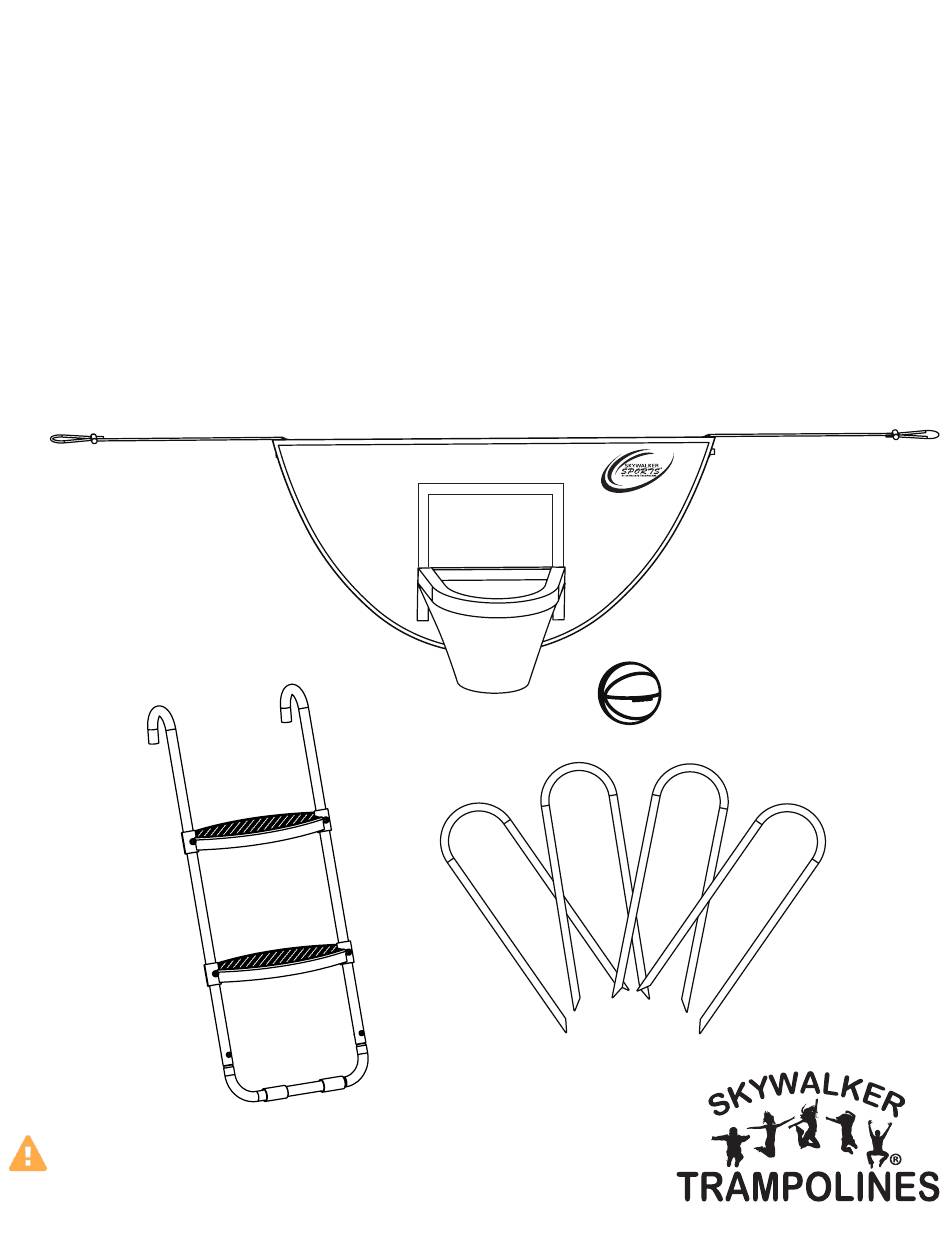

ASSEMBLY, MAINTENANCE, &
USER MANUAL
MODEL #SAK160.1
WARNING
Read all precautions and instructions in
this manual before using this equipment.
Skywalker Holdings LLC
Save this manual for future reference.
P.O. Box 574, Brigham City, UT 84302
User weight limit 275 lbs.

Publicité

loading

Manuels Connexes pour Skywalker Trampolines SAK160.1

Sommaire des Matières pour Skywalker Trampolines SAK160.1

  • Page 1 ASSEMBLY, MAINTENANCE, & USER MANUAL MODEL #SAK160.1 WARNING Read all precautions and instructions in this manual before using this equipment. Skywalker Holdings LLC Save this manual for future reference. P.O. Box 574, Brigham City, UT 84302 User weight limit 275 lbs.
  • Page 2 BEFORE YOU BEGIN Thanks for choosing Skywalker Trampolines! We’re just as excited as you are to help your family live an active (but most importantly FUN) lifestyle. This model is one of our favorites, and we’re confident you’ll love it too. To make things easier for you, we’ve listed important information that you (and your little outdoor adventurers) need to...
  • Page 3 PART LIST Key No. Qty. Description Curved Ladder Rails Ladder Step M6x40mm Bolt M6x33mm Bolt M6 Washer M6 Nut Lower Frame Base Backboard Rim with net Cinch with cord Basketball Plastic strip Wind stake Screw Driver Wrench ORDERING REPLACEMENT PARTS We get it, sometimes things happen, but the fun shouldn’t stop just because you need a new bolt or screw.
  • Page 4 PART IDENTIFICATION Before you begin, take a look at the drawings below to make sure you have all the parts. The numbers in the squares to the left (key numbers) will help you identify the parts during assembly. Curved Ladder Ladder Step (x2) M6x40mm Bolt (x4) Rails (x2)
  • Page 5 PART IDENTIFICATION Screw driver (x1) Wind stake (x4) Wrench (x1) EXPLODED DRAWING - Basketball hoop (10) (12) (10) (11)
  • Page 6 EXPLODED DRAWING - Ladder & Wind stake (13)
  • Page 7 ASSEMBLY - Ladder STEP 1 Lay the two curved ladder rails (1) on a clear area. Place one of the ladder steps (2) onto the bottom of each ladder rail. Slide the step up until the top bolt holes of the rail and step line up. (Make sure the checkered pattern of the step is facing up.) Curved Ladder Ladder Step (x1)
  • Page 8 ASSEMBLY - Ladder STEP 3 Repeat steps 1 & 2 to assemble the second ladder step. M6x40mm Bolt Ladder Step (x1) M6 Nut (x2) (x2) STEP 4 With the assembled top portion of the ladder, place the lower frame base (7) onto the ladder rails making sure to align the bolt holes.
  • Page 9 ASSEMBLY - Basketball hoop STEP 5 Assure that all bolts and end caps are tight and secure. To place the ladder on the trampoline, simply lift the spring pad and hook the top of the ladder to the trampoline frame. The assembly of your trampoline accessory ladder is now complete.
  • Page 10 ASSEMBLY - Basketball hoop STEP 7 Next, place the velcro strips on top and bottom of the rim (9) on both sides to secure in place. STEP 8 Then, attach the cinch with cord (10) to the back corners of the backboard. Push in the end of the cinch to open the hole in the middle, thread the cord through, and pull the cord to make it tight.
  • Page 11 STEP 9 Using a ladder, place each end of cords (10) onto two pole caps. Push in the end of the cinch and pull the cord to make it tight. Note: You may have to pull the velcro and fasten it to the rim more tightly in order to make the basketball hoop hang upright.
  • Page 12 STEP 11 Congratulations on setting up your new accessory kit! So here comes the real question... are you satisfied with this product? If you are, go ahead and write a review on the retailer’s site you bought it from. We’d really appreciate it... and if we could, we’d give you a gold star. Are you completely frustrated and have some choice words for us? Contact us directly! We’re not trying to ruin your life, we promise.
  • Page 13 LIMITED WARRANTY Skywalker Holdings, LLC warrants its products to be free from defects in material and workmanship under normal use and service conditions. The steel frame is warranted for three (3) years after the date of purchase. All other parts are warranted for one (1) year after the date of purchase. Warranty coverage extends only to the original retail purchaser from the date of original purchase.
  • Page 14 NOTE: Skywalker Holdings, LLC is not responsible or liable for indirect, special or consequential damaages arising out of or in connection with the use or performance of the product or other damages with respect to any econmic loss, loss of property, loss of revenue or profits, loss of enjoyment or use, cost of removal, installation or other consequential damages.
  • Page 15 ASSEMBLAGE, ENTRETIEN ET MANUEL DE L’UTILISATEUR DE MODÈLE SAK160.1 AVERTISSEMENT Veuillez lire toutes les précautions et les instructions de ce manuel avant d’utiliser cet équipement. Skywalker Holdings LLC Conservez ce manuel pour référence ultérieure. P.O. Box 574, Brigham City, UT 84302...
  • Page 16 • Nom du détaillant duquel vous avez acheté le produit AVANT DE COMMENCER Merci d’avoir choisi Skywalker Trampolines! Nous sommes très heureux de vous aider à procurer un style de vie actif COMMANDER DES PIÈCES DE REMPLACEMENT à votre famille (mais surtout un style de vie AMUSANT). Ce modèle est l’un de nos préférés et nous sommes certains Nous le savons...
  • Page 17 IDENTIFICATION DES PIÈCES IDENTIFICATION DES PIÈCES Avant de commencer, regardez les dessins ci-dessous afin de vous assurer que vous avez toutes les pièces. Les numéros dans les carrés à gauche (numéros de code) vous aideront à identifier les pièces pendant l’assemblage. Rampes d’échelle Marche d’échelle (x2) Boulon M6x40mm (x4)
  • Page 18 DESSIN EXPLOSÉ - Échelle et pieux pour le vent ASSEMBLAGE - Échelle ÉTAPE 1 Déposez les deux rampes d’échelle courbées (1) dans un endroit non encombré. Placez l’une des marches d’échelle (2) dans le bas de chacune des rampes d’échelle. Glissez la marche vers le haut jusqu’à ce que les trous de boulon supérieur de la rampe et les trous dans la marche soient alignés.
  • Page 19 ASSEMBLAGE - Échelle ASSEMBLAGE - Panier de basketball ÉTAPE 3 ÉTAPE 5 Répétez les étapes 1 et 2 pour assembler la Assurez-vous que tous les boulons et capuchons d’extrémité sont serrés solidement. deuxième marche d’échelle. Pour placer l’échelle sur la trampoline, levez simplement le coussin de protection des ressorts et accrochez le haut de l’échelle à...
  • Page 20 ASSEMBLAGE - Panier de basketball ÉTAPE 7 ÉTAPE 9 Placez ensuite la languette de velcro sur le dessus et le bas de l’anneau (9) des deux côtés pour le En utilisant une échelle, placez chaque énoncé des cordons (10) sur les deux capuchons de poteau. Poussez fixer en place.
  • Page 21 GARANTIE LIMITÉE Skywalker Holdings, LLC garantit que ses produits sont libres de défauts de fabrication ou de main-d’œuvre dans ÉTAPE 11 le cadre d’une utilisation normale et selon les conditions de service. Le cadre en acier est garanti pendant trois (3) ans après la date de l’achat. Les autres pièces sont garanties pendant un (1) an après la date de l’achat. La Félicitations pour avoir configuré...
  • Page 22 REMARQUE : Skywalker Holdings, LLC n’est pas responsable des dommages indirects, particuliers ou consécutifs provenant ou liés à l’utilisation ou la performance du produit ou autres dommages liés à des pertes économiques, des pertes de propriété, des pertes de revenus ou de profits, des pertes de jouissance ou d’utilisation, les coûts liés à...
