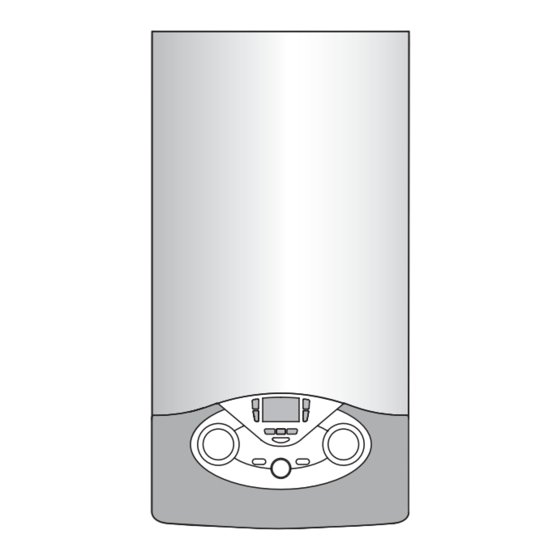

- Page 1 CLAS PREMIUM EVO 30 Notice technique d’installation et d’entretien CHAUDIÈRE MURALE À GAZ À CONDENSATION HOT WATER HEATING RENEWABLE AIR CONDITIONING...
- Page 2 SOMMAIRE Généralité ......................3 Avertissement pour l’installateur ..............3 Normes de sécurité ..................4 Description du produit .................5 Panneau de commande ................5 Affi cheur ......................5 Vue globale .......................6 Dimensions .......................6 Distance minimale pour l’installation ............6 Caractéristiques techniques................. 7 Installation ......................8 Avertissement avant installation ..............8 Instructions pour démontage de l’habillage ..........9 Raccordement gaz ..................
- Page 3 Pour le nettoyage des parties extérieures, éteindre la livrées par ARISTON. chaudière et placer l’interrupteur extérieur sur “OFF”. Nettoyer avec un chiff on imbibé d’eau savonneuse. Ne Pour les appareils raccordés à une cheminée à tirage pas utiliser de détergents agressifs, d’insecticides ou de...
- Page 4 GÉNÉRALITÉS Normes de sécurité le long de la rampe et sur la plate-forme. Lésions provoquées par la chute d’une hauteur élevée. Légende des symboles : Faire en sorte que, lors de travaux en hauteur (généralement en cas d’utilisation en présence de Le non-respect des avertissements comporte un dénivelés supérieurs à...
- Page 5 DESCRIPTION DU PRODUIT Tableau de commande - Affi cheur Légende Chiff res indiquant : - statut chaudière et indication °C température ( - signalisation code d’erreur (Err) - réglage menu Demande d’intervention assistance technique Flamme non barrée: chaudière Légende: allumée et indication puissance Affi...
- Page 6 DESCRIPTION DU PRODUIT Vue globale Dimension chaudière 67 67 A. Départ chauff age B. Sortie eau chaude sanitaire C. Entrée gaz D. Entrée eau froide E. Retour chauff age Distances minimales pour l’installation Afi n de permettre l’entretien de la chaudière, il est nécessaire de respecter les distances minimales fi...
- Page 7 DESCRIPTION DU PRODUIT Données techniques Modèle: CLAS PREMIUM EVO Certifi cation CE (pin) 0085CL0440 C13(X)-C23-C33(X)-C43(X)-C53(X)- Type chaudière C63(X)C83(X)-C93(X)-B23-B23P- Débit calorifi que nominal max/min (Pci) 28.0/6.5 Débit calorifi que nominal max/min (Pcs) 31.1/7.2 Débit calorifi que nominal sanitaire max/min (Pci) 30.0/6.5 Débit calorifi...
- Page 8 INSTALLATION Avertissements avant l’installation ATTENTION Cette chaudière sert à chauff er l’eau à une température inférieure L’installation et la première mise en servi ce à la température d’ébullition. de la chaudière doivent être eff ectuées par un Avant de raccorder la chaudière, il est nécessaire de : professionnel conformément aux réglementations - contrôler que le tuyau d’évacuation de fumées ne présente en matière d’installation en vigueur dans le pays...
- Page 9 INSTALLATION Instructions pour démontage de l’habillage et inspection de l’appareil. Avant toute intervention dans la chaudière, couper l’alimentation électrique par l’interrupteur bipolaire extérieur et fermer le robi- net gaz. Pour accéder à l’intérieur de la chaudière : 1. déposer le carter en le décrochant du boîtier électrique (a), 2.
- Page 10 PAYS MODEL CATEGORIE II2Esi3P CLAS PREMIUM EVO 30 Vérifi er la prédisposition de la chaudière pour le fonction- nement avec le type de gaz disponible (lire les indications fi gurant sur l’étiquette de l’emballage et sur la plaque por- tant les caractéristiques de la chaudière) Vérifi...
- Page 11 INSTALLATION Pose de la barrette robinetterie et de la patte Installations avec plancher chauff ant d'accrochage Dans les installations avec plancher chauff ant, monter un organe de sécurité sur le départ chauff age du plancher suivant les En cas de passage de tuyauteries derrière la chaudière, recommandations DTU 65.11.
- Page 12 INSTALLATION Pose de la chaudière - déposer la façade de l'appareil - dévisser les 2 vis B, retirer le peigne (37) de la barrette pour libérer les raccords et le jeter - présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur celle-ci.
- Page 13 INSTALLATION Schéma hydraulique Raccordement des conduits d’arrivée d’air et évacuation des gaz brûlés La chaudière est prévue pour le fonctionnement de type B par prélèvement de l’air ambiant et de type C par prélèvement de l’air à l’extérieur. Lors de l’installation d’un système d’évacuation, faire attention à l’étanchéité...
- Page 14 INSTALLATION Ouvrant Entrée d’air Lucarne 2 sorties sur le même mur 0,4m 0,5m mini mini 0,4m 0,2m 0,6m 0,4m 0,4m 0,6m 0,6m 0,4m 0,2m Pénétration sur un pignon Pénétration sur un pignon avec ouvrant aveugle Distance au-dessus du sol 0,2m 0,4m 0,4m 0,2m...
- Page 15 INSTALLATION Tableaux longueurs des ventouses Longueur maximale conduits amenée d’air/évacuation (m) Type d’évacuation des gaz Diamètre des conduits CLAS PREMIUM EVO 30 brûlés (mm) ø 60/100 Systèmes à tubes coaxiaux ø 80/125 B23P 100 Pa* * = Pression air disponible Utiliser exclusivement un kit spécifi...
- Page 16 INSTALLATION Raccordements électriques Pour une plus grande sécurité, faire eff ectuer un contrôle rigoureux de l’installation électrique par un personnel qualifi é. Le constructeur n’est pas responsable des éventuels dommages provoqués par une installation qui n’a pas été reliée à la terre ou en raison d’anomalies au niveau de l’alimentation électrique.
- Page 17 INSTALLATION Schéma électrique chaudière Le constructeur n’est pas responsable d’éventuels Pour une plus grande sécurité faîtes eff ectuer par une dommages causés par le manque de mise à la terre de personne qualifi é un contrôle minutieux de l’installation l’installation ou d’anomalie d’alimentation electrique. électrique.
- Page 18 MISE EN FONCTION Préparation à la mise en route Presser la touche MARCHE / VEILLE (2) l'affi cheur s'allume. Circuit sanitaire - ouvrir le robinet d’eau froide (33) L'initialisation de l'affi cheur - purger l’installation en puisant aux diff érents robinets lors de la mise en route.
- Page 19 MISE EN FONCTION en suivant les indications ci-dessous, sinon passer directement PROCEDURE DE CONTRÔLE DE LA COMBUSTION à l'opération 3. L'ordre des opérations doit impérativement être respecté dans cette procédure. Réglage de la vanne gaz au débit gaz maximal Eff ectuer le réglage de la vanne Opération 1 - Préparation du matériel de mesure gaz à...
- Page 20 MISE EN FONCTION Réglages gaz Allumage lent menu 2 - Paramètre chaudière Ce paramètre limite la puissance utile de la chaudière en phase sous-menu 3 - paramètre 1 (231) d’allumage.Le pourcentage équivaut à une valeur de puissance Réglage puissance chauff age maxi utile comprise entre la puissance mini (0) et la puissance maxi sous-menu 2 - paramètre 0 (220) (100)
- Page 21 Pour activer ou désactiver la fonction appuyer sur la touche AUTO. Exemple 3 : Pour plus d'informations consulter le Manuel de Installation simple zone (haute température) averc sonde thermorégulation ARISTON. d'ambiance + sonde externe. Dans ce cas, il est nécessaire de régler les paramètres Exemple 1 : suivants Installation simple zone (haute température) averc...
- Page 22 SYSTÈME DE PROTECTION DE LA CHAUDIÈRE Conditions d’arrêt de sécurité de l’appareil Important La chaudière est sécurisée grâce à des contrôles internes Si le blocage se répète trop fréquemment, faîtes intervenir le réalisés par la carte électronique, qui placent la chaudière Centre d’Assistance Technique autorisé.
- Page 23 SYSTÈME DE PROTECTION DE LA CHAUDIÈRE Fonction hors-gel Sonde ambiance zone 3 non dispo. 4 13 La chaudière est équipée d’un dispositif qui contrôle Allumage la température de sortie de l’échangeur telle que si la Absence de fl amme 5 01 température descend sous les 8°C, il démarre la pompe Détection de fl...
- Page 24 MENU AFFICHAGE - RÉGLAGE - DIAGNOSTIC Accès au menu de : Affi chage - réglage - diagnostique INSERTION CODE D’ACCÈS La chaudière permet de gérer de manière complète le Accès direct aux paramètres à verifi er/modifi er système de chauff age et de production d’eau chaude à pour le réglage/changement de gaz usage sanitaire.
- Page 25 MENU AFFICHAGE - RÉGLAGE - DIAGNOSTIC Les paramètres relatifs à chaque menu sont rapportés dans les pages suivantes. L’accès et la modifi cation des divers paramètres sont eff ectués à travers la touche MENU/OK et l’encodeur. (Voir description valeur le dessin ci-dessous). Les informations sur le menu et les paramètres sont INSERTION CODE D’ACCÈS indiquées par les chiff...
- Page 26 MENU AFFICHAGE - RÉGLAGE - DIAGNOSTIC description valeur description valeur 2 3 3 Réglage Puissance Mini de 0 à 100 (%) 2 5 PARAMETRE SANITAIRE RESERVER AU SAV Seulement en cas de 2 5 0 Fonction COMFORT 0 = désactivée changement de carte électronique 1 = temporisée Sanitaire...
- Page 27 MENU AFFICHAGE - RÉGLAGE - DIAGNOSTIC description valeur description valeur 2 7 UTILITAIRES 4 2 2 Pente de thermorégulation de 0.2 à 0.8 Fonction AUTO active (param. 420 = 0) 2 7 0 Fonction Contrôle de TEST+ fonctionnement de 1.0 à 3.5 combustion max puissance chauff...
- Page 28 MENU AFFICHAGE - RÉGLAGE - DIAGNOSTIC description valeur description valeur 4 3 DIAGNOSTIC ZONE 1 5 2 6 Réglage température de 35 à 82 °C (Param. 520 = 1) minimum chauff age 4 3 4 Statut demande chauff age 0 = OFF zone 2 de 20 à...
- Page 29 MENU AFFICHAGE - RÉGLAGE - DIAGNOSTIC description valeur description valeur 6 2 4 Compensation d'ambiance de 0 à 20 8 5 4 Version hardware CI 8 5 5 Version software CI Funzione AUTO attivata 8 6 HISTORIQUE DES ANOMALIES Si réglage = 0, la température relevée de la sonde 8 6 0 10 dernières anomalies de ERR 0 à...
- Page 30 ENTRETIEN L’entretien est une opération essentielle pour la sécurité, Vidange du circuit chauff age ou utilisation de produit le bon fonctionnement et la durée de vie de la chaudière. antigel Il doit être eff ectué conformément aux réglementations La vidange de l’installation doit être eff ectuée comme suit : en vigueur.
- Page 31 ENTRETIEN Plaque signalétique mbar mbar Légende : 1. Marque 2. Fabricant 3. Modèle - N° de série 4. Référence commerciale 5. Numéro homologation 6. Pays de destination - catégorie gaz 7. Réglage Gaz 8. Type installation 9. Données électriques 10. Pression maxi sanitaire 11.
