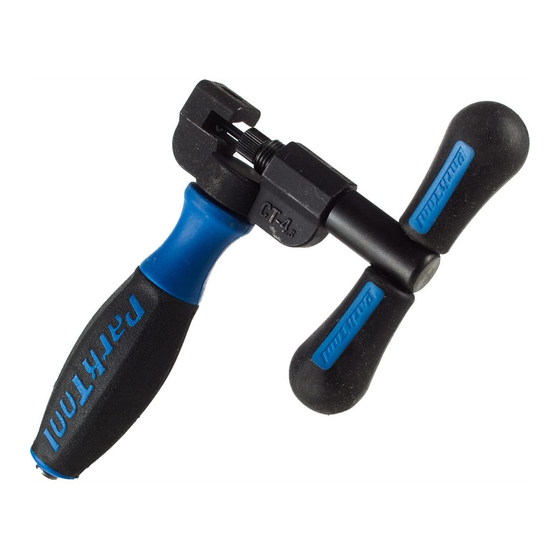

CT-4.3 Master Chain Tool
The CT-4.3 is a precision chain tool designed to work on 5- to 12-speed
derailleur chains*. Built for daily shop use, the CT-4.3:
• Presses rivets out of the chain during removal (Fig. 1)
• Presses rivets into the chain during installation (Fig. 2)
• Removes the pilot from Shimano
(and other brands) after installation (Fig. 3)
• Peens or "deforms" the end of Campagnolo
after installation (Fig 4)
Because of the wide variety of chain designs, the procedures for removing
and installing derailleur chains vary significantly. Always consult the chain
manufacturer or a qualified bicycle mechanic for removal and installation
instructions specific to the chain's brand and model. Additional information
can also be found at www.parktool.com.
Replacement pins are available for the CT-4.3: Part #CTP-4K
*The CT-4.3 is not compatible with non-hourglass style Wippermann and
Connex chains.
®
CT-4.3 Master Präzisions-Kettennieter
Der CT-4.3 passt für 5- bis 12-Gang Schaltungsketten*. In robuster
Profiqualität kann man mit dem CT-4.3:
• Kettenbolzen austreiben zum Öffnen der Kette (Abbildung 1)
• Kettenbolzen vernieten bei der Kettenmontage (Abbildung 2)
• Den Führungsstift von Shimano
anderen Marken) nach der Montage entfernen (Abbildung 3)
• Schmiedet bzw. „deformiert" das Ende des Spezial-Kettenstifts der
Campagnolo® 11-Gangketten nach der Montage (Abbildung 4)
Aufgrund der vielen unterschiedlichen Kettentypen sind die Verfahren
zum Öffnen und Vernieten der einzelnen Kettentypen sehr unterschiedlich.
Fragen Sie den Hersteller oder einen qualifizierten Fahrradmechaniker
wegen der jeweiligen modell- und typspezifischen Montageanleitung.
Weitere Informationen finden Sie auch auf www.parktool.com.
Passende Ersatzstifte für den CT-4.3: Teile #CTP-4K
*Der CT-4.3 ist nicht für Wippermann und Connex
Design geeignet.
