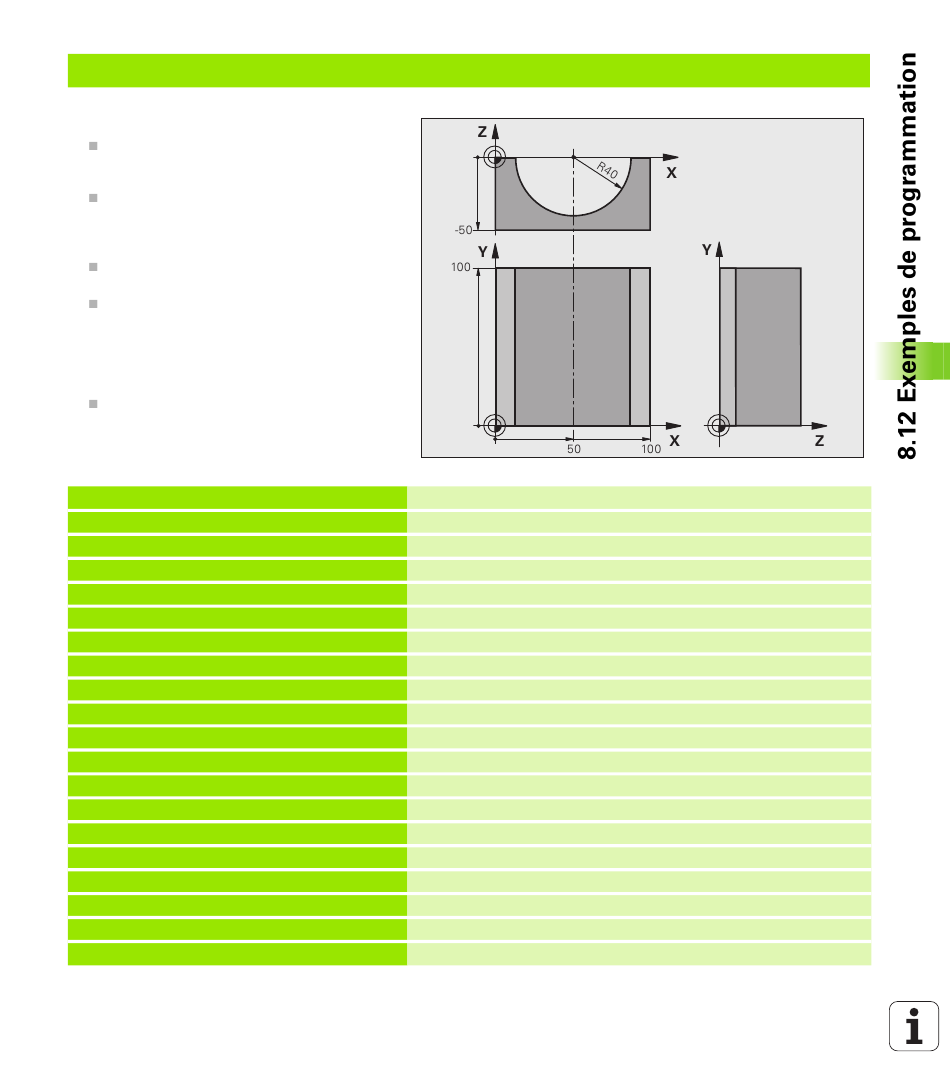

Exemple : cylindre concave avec fraise à bout hémisphérique
Déroulement du programme
Le programme est valable avec une fraise à bout
hémisphérique, la longueur d'outil se réfère au
centre de l'outil
Le contour du cylindre est constitué de
nombreux petits segments de droite (à définir
avec Q13). Plus il y a de coupes programmées et
plus le contour sera lisse.
Le cylindre est usiné par coupes longitudinales
(dans ce cas : parallèles à l'axe Y)
Définissez le sens du fraisage avec l'angle initial
et l'angle final dans l'espace :
Sens d'usinage horaire :
Angle initial > angle final
Sens d'usinage anti-horaire :
Angle initial < angle final
Le rayon d'outil est corrigé automatiquement
%CYLIN G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +0 *
N30 D00 Q3 P01 +0 *
N40 D00 Q4 P01 +90 *
N50 D00 Q5 P01 +270 *
N60 D00 Q6 P01 +40 *
N70 D00 Q7 P01 +100 *
N80 D00 Q8 P01 +0 *
N90 D00 Q10 P01 +5 *
N100 D00 Q11 P01 +250 *
N110 D00 Q12 P01 +400 *
N120 D00 Q13 P01 +90 *
N130 G30 G17 X+0 Y+0 Z-50 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
N160 G00 G40 G90 Z+250 *
N170 L10,0 *
N180 D00 Q10 P01 +0 *
N190 L10,0
HEIDENHAIN TNC 620
Centre de l'axe X
Centre de l'axe Y
Centre de l'axe Z
Angle initial dans l'espace (plan Z/X)
Angle final dans l'espace (plan Z/X)
Rayon du cylindre
Longueur du cylindre
Position angulaire dans le plan X/Y
Surépaisseur sur le rayon du cylindre
Avance plongée en profondeur
Avance de fraisage
Nombre de coupes
Définition de la pièce brute
Appel de l'outil
Dégager l'outil
Appeler l'usinage
Annuler la surépaisseur
Appeler l'usinage
