Exemple : déplacement circulaire en cartésien
%CIRCULAIRE G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
N40 G00 G40 G90 Z+250 *
N50 X-10 Y-10 *
N60 G01 Z-5 F1000 M3 *
N70 G01 G41 X+5 Y+5 F300 *
N80 G26 R5 F150 *
N90 Y+85 *
N100 G25 R10 *
N110 X+30 *
N120 G02 X+70 Y+95 R+30 *
N130 G01 X+95 *
N140 Y+40 *
N150 G06 X+40 Y+5 *
HEIDENHAIN TNC 620
Définition de la pièce brute pour simulation graphique de l'usinage
Appel d'outil avec axe de broche et vitesse de rotation broche
Dégager l'outil dans l'axe de broche en avance rapide
Prépositionner l'outil
Déplacement à la profondeur d'usinage avec l'avance
F = 1000 mm/min.
Aborder le contour au point 1, activer correction de rayon G41
Approche tangentielle

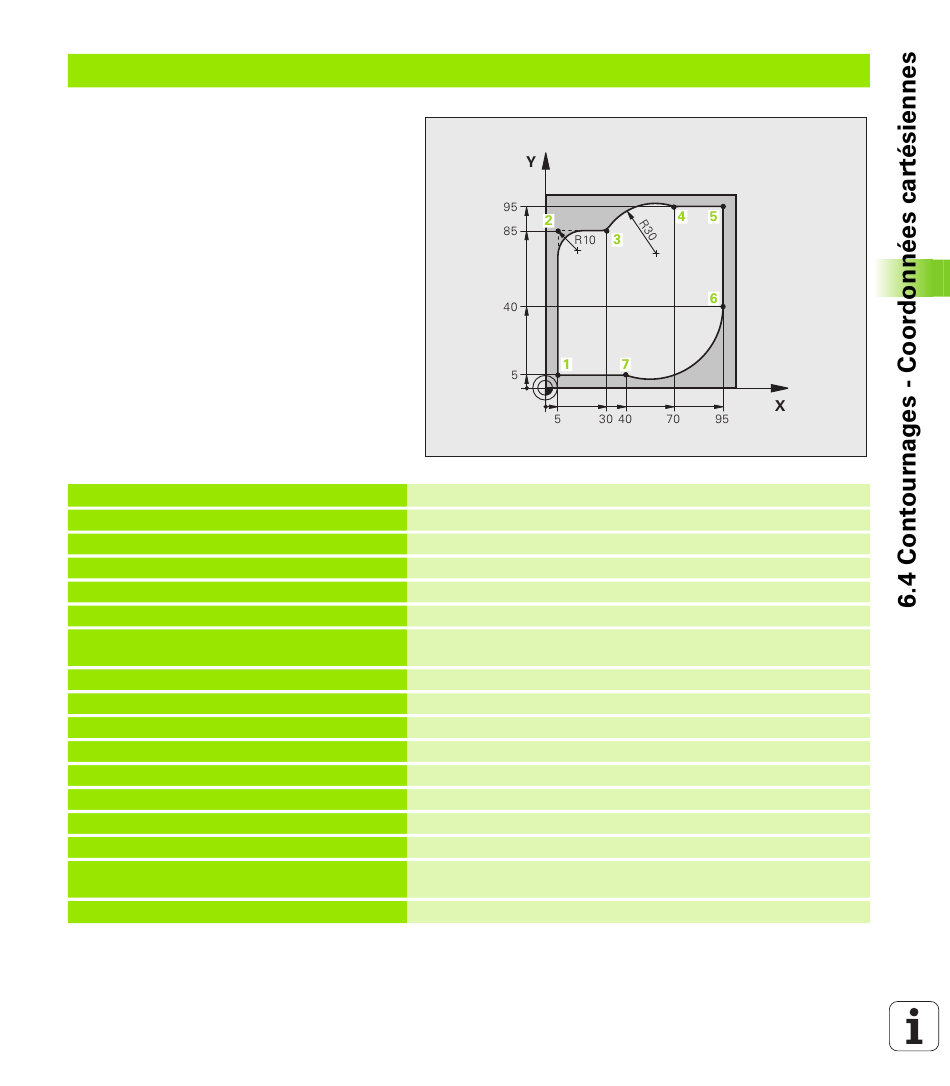

Point 2 : première droite au point 2
Insérer un rayon R = 10 mm, avance : 150 mm/min.
Aller au point 3 : point initial du cercle
Aller au point 4 : point final du cercle avec G02, rayon 30 mm
Aller au point 5
Aller au point 6
Aller au point 7 : point final du cercle, arc de cercle avec
raccordement
tangentiel au point 6, la TNC calcule automatiquement le rayon
