MorphoAccess® SIGMA Series – Guide d'installation
Section 4 : Interface électrique
Câblage sortie Wiegand
L'image suivante présente la manière de raccorder les câbles au port en série du
terminal dans le cadre du protocole Wiegand.
5 Masse numérique
A
6 Masse numérique
3 D0_OUT
4 D1_OUT
5 LED1
B
6 LED2
L'utilisation des câbles LED1 et LED2 est décrite dans les paragraphes suivants.
Le contrôleur ne prend pas en charge le signal LED1 ni le signal
LED2
Lorsque le contrôleur d'accès n'a pas de contact relais pour fournir une réponse au
terminal MorphoAccess®, alors la décision d'émettre le signal « accès accordé » ou le
signal « accès refusé » est prise d'une autre manière. C'est le terminal
MorphoAccess® qui lui-même décide, ou qui attend la réponse du contrôleur d'accès
par le biais du réseau local (TCP), ou du port en série (RS422).
Il est fortement recommandé de désactiver la fonction LED IN, afin d'éviter toute
interférence dans le comportement du terminal MorphoAccess.
Le contrôleur prend en charge uniquement le signal LED1
Lorsque le contrôleur d'accès a uniquement un contact relais réservé à la réponse «
accès accordé », ce dernier doit être raccordé entre les câbles LED1 et GND. Le câble
2014_0000000607-V1
Février 2014
A B
1 1
6 6

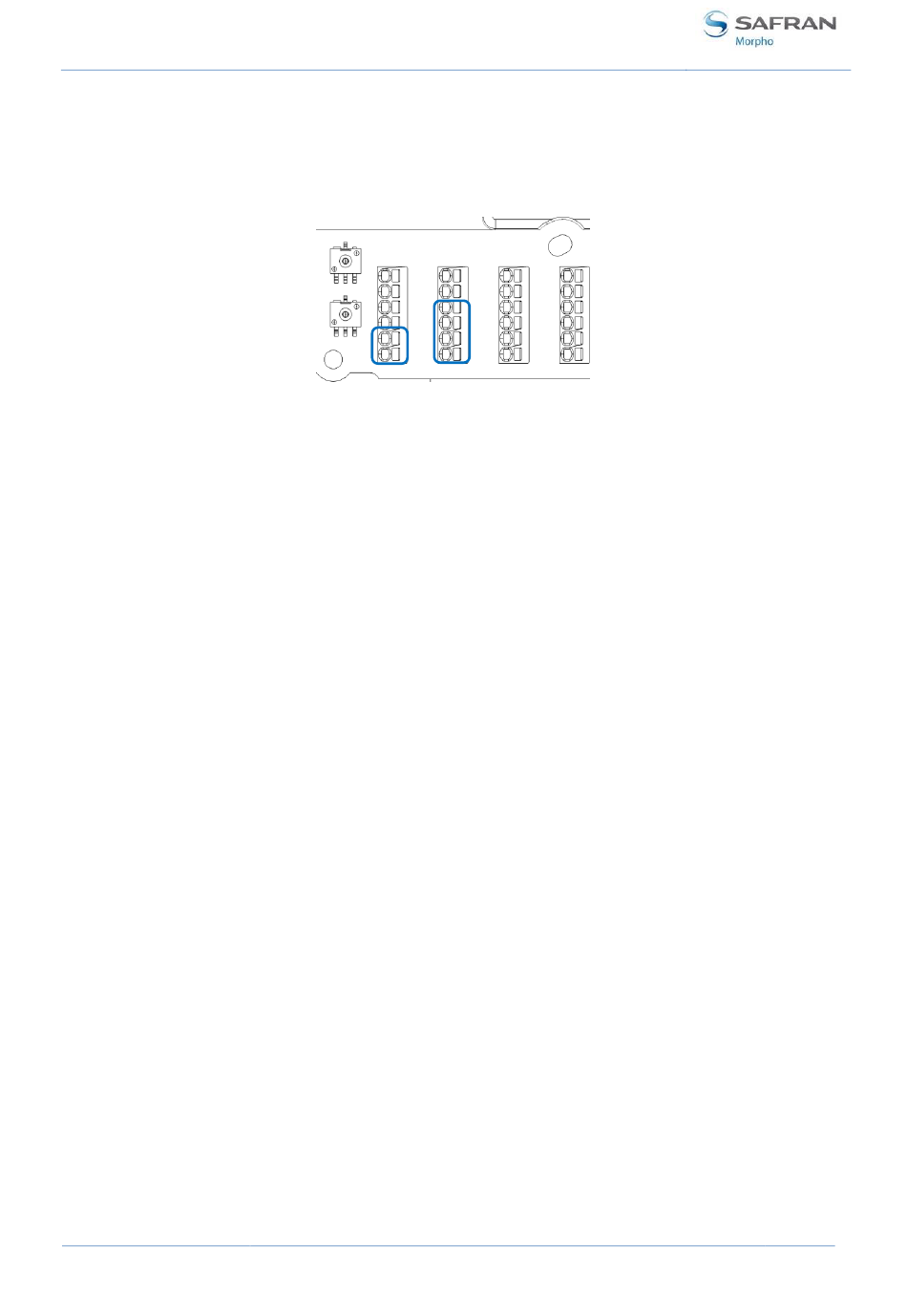

Image 19 : Câblage sortie Wiegand
Masse pour Wiegand (fiche de connexion 5 ou 6)
Masse pour Wiegand (fiche de connexion 5 ou 6)
Sortie Wiegand OUT D0 (5V TTL)
Sortie Wiegand OUT D1 (5V TTL)
Wiegand LED IN 1 (option) : Retour de panneau
Entrée
(Type de sortie requis : Collecteur ouvert ou
5V+/-5%)
Wiegand LED IN 2 (option) : Retour de panneau
Entrée
(Type de sortie requis : Collecteur ouvert ou
5V+/-5%)
– Reproduction et Divulgation interdites
M
DOCUMENT
ORPHO
C D
1 1
6 6
