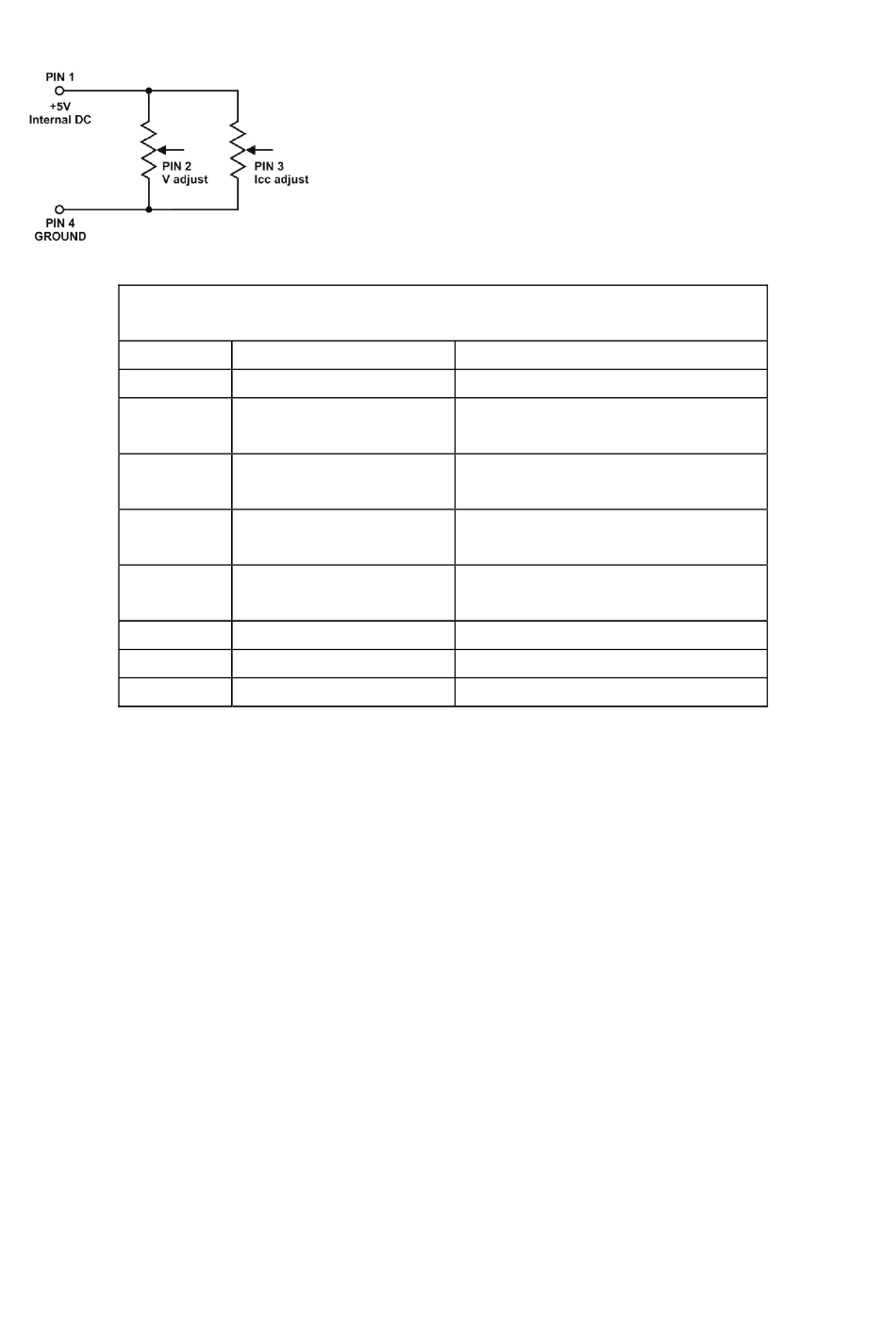

COMMANDE À DISTANCE : MÉTHODE 2 : Utilisation de deux résistances
variables de 0 à 5 K Ohms
Affectation des broches de la prise à distance pour résistance
BROCHE
1
2
3
4
5
6
7
8
Vérifiez la gamme de tension de sortie du bloc d'alimentation en réglant la résistance variable de
5 k ohms.
Court‐circuitez la sortie principale à l'aide d'un fil de calibre 10 AWG pour vérifier le paramètre
CC sur l'écran tout en ajustant la résistance variable.
variable externe
FONCTIONS
DC interne + 5 V
Réglage de la tension
Réglage du courant
Masse
Sortie désactivée/act
ivée
N.D.
N.D.
N.D.
REMARQUES
Une extrémité de la résistance
Branche variable de la
résistance
Branche variable de la
résistance
L'autre extrémité de la
résistance
Court‐circuit à la masse pour
désactiver
12
