Hunter 99127 Mode D'emploi

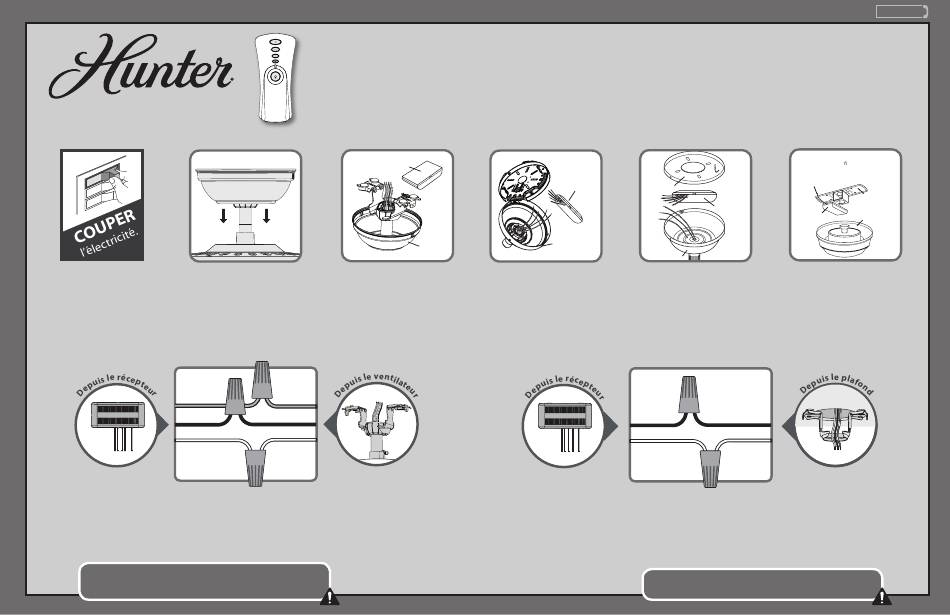

Installation
Avant d'installer la Retirez le pavillon. En cas de doute
télécommande universelle, sur la manière de l'enlever, reportez-
utilisez les tirettes pour vous au manuel d'utilisation du
allumer la lumière du
ventilateur. Lorsque le câblage est
ventilateur. Assurez-vous
exposé, nous vous conseillons de noter
que le courant est bien
les branchements existants ou de les
coupé avant de procéder à
prendre en photo comme référence.
l'installation.
Retirez les capuchons de connexion qui
relient les fils de la boîte de sortie au
ventilateur, en laissant les fils de mise à
la terre connectés.
Câblage
bleu (light out)
noir (fan out)
blanc (common out)
CONNECTEZ LES FILS DU RÉCEPTEUR AU VENTILATEUR- À l'aide des capuchons de connexion bleus, raccordez le
fil blanc du récepteur (portant la mention « common out - sortie commun ») au fil blanc du ventilateur. Raccordez le fil
noir du récepteur (portant la mention « fan out - sortie ventilateur ») au fil noir du ventilateur. Raccordez le fil bleu du
récepteur (portant la mention « light out - sortie lumière ») au fil bleu (ou noir rayé de blanc) du ventilateur.
Si vous n'êtes pas sûr des couleurs de fils ou des connexions, veuillez contacter un électricien qualifié.
Pour éviter une secousse électrique possible, avant d'installer ou de faire l'entretien du
ventilateur, couper le courant aux disjoncteurs de la boîte de sortie et du commutateur
mural associé. Si l'on ne peut pas verrouiller les disjoncteurs en position fermée, attacher
un dispositif de mise en garde visible, comme une étiquette, au panneau électrique.
Télécommande universelle à 3
vitesses pour ventilateur de plafond
Modèl 99127
Récepteur
Ou
Pavillon
Choisissez le système de suspension qui se rapproche le plus de celui utilisé par votre ventilateur et installez le récepteur et le câble
comme indiqué.
Remarque : certains ventilateurs peuvent disposer de fils de connexion très longs. Pour monter le pavillon plus facilement, coupez le câble en excès pour n'en garder que 20 cm. Dénudez les fils de
connexion du ventilateur sur 1,25 cm. Placez le fil en excès dans la boîte électrique au plafond. Le support et le ventilateur doivent être correctement mis à la terre.
Vous pouvez rencontrer des problèmes d'installation si le ventilateur est fixé sur un plafond oblique. Pour assistance, appelez le 1-866-268-1936.
bleu
noir
blanc
M0077-05 • 07/26/13 • © Hunter Fan Company
Plaque de
Récepteur
plafond
Ou
Récepteur
Pavillon
Pavillon
noir (live in) noir (ungrounded)
blanc (neutral in) blanc (grounded)
CONNECTEZ LES FILS DU RÉCEPTEUR AUX FILS DE LA BOÎTE DE SORTIE - À l'aide d'un capuchon de connexion
orange, raccordez le fil noir (ungrounded) du plafond au fil noir du récepteur (portant la mention « live in - entrée
sous tension »). Raccordez le fil blanc (grounded) du plafond au fil blanc du récepteur (portant la mention «
neutral in - entrée neutre »).
UNE FOIS QUE TOUS LES FILS SONT BRANCHÉS et fixés aux capuchons de connexion, réinstallez le pavillon.
Tournez les jonctions de fils vers le haut et poussez-les soigneusement à travers la
plaque de suspension dans la boîte de raccordement. Séparez les fils, les fils mis à la
terre d'un côté de la boîte de raccordement et les fils non mis à la terre de l'autre côté.
www.HunterFan.com
1.866.268.1936
Pour les ventilateurs à montage bas, le
récepteur doit être xé au support de
plafond avec une attache de câble.
Attache de câble
Support de plafond
Ou
Récepteur
Le ventilateur
