A
1.
Trou de vis
2.
Vis

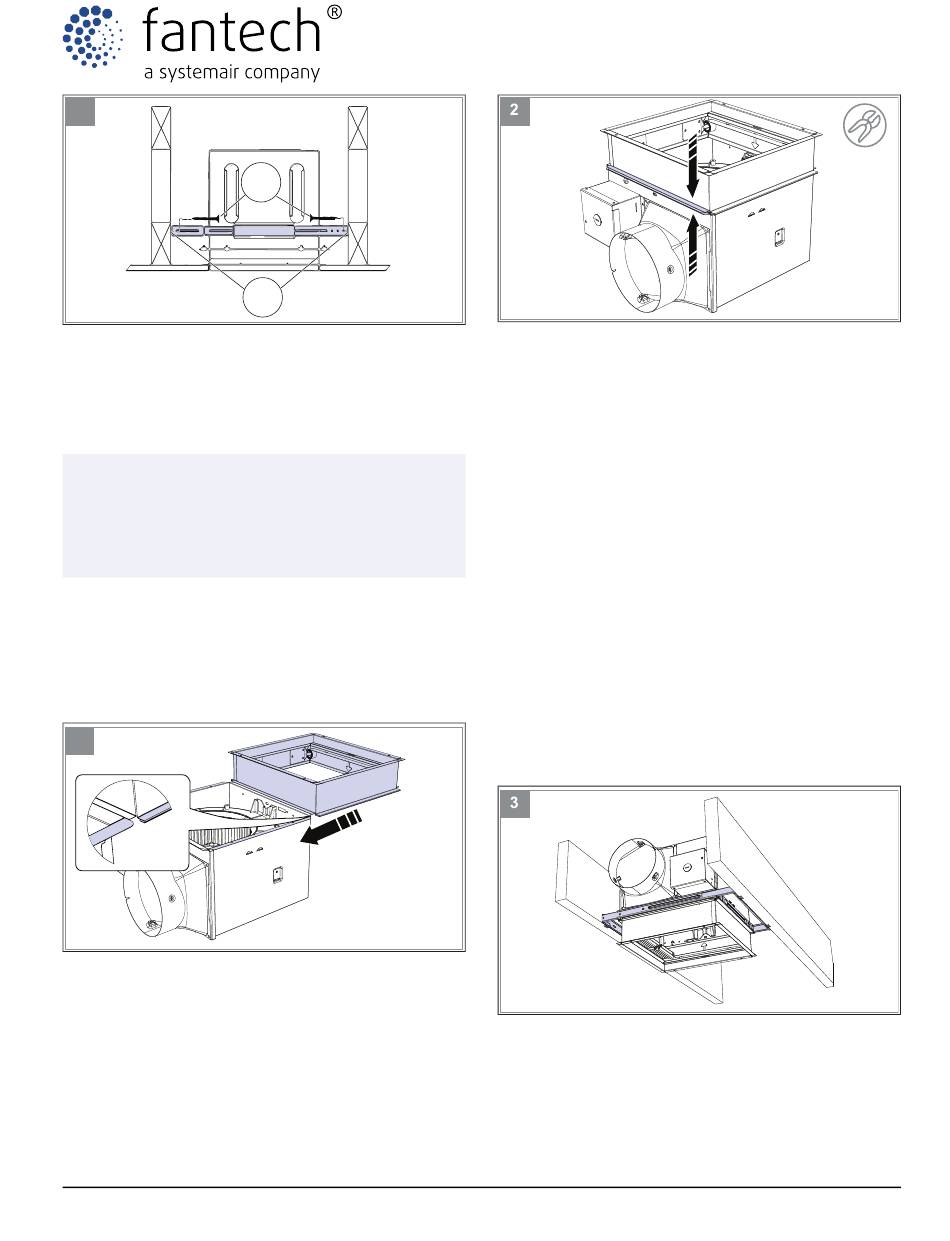

Pour installer le volet antirayonnement sur les
modèles bathfan Select (S)
Note!
Les étapes avec un exposant (
qu'aux produits de ventilateur de salle de bain
(bathfan) équipés d'un câble d'éclairage/de pré-
sence fixé à la grille de plafond.
1.
1 Si le produit est sous tension, coupez l'alimenta-
tion à la source.
2 Engagez les bords ourlés du caisson du volet
antirayonnement dans le caisson du ventilateur
d'évacuation.
1
3 Serrez les bords ourlés sur les deux côtés du
caisson du volet pour verrouiller l'ensemble vo-
let sur le caisson du volet.
États-Unis - 800.747.1762 - Canada - 800.565.3548
2
1
1
) ne s'appliquent
4 Retirez les (4) vis qui fixent le volet antirayonne-
ment au caisson du volet antirayonnement.
5 Retirez le volet antirayonnement du caisson du
volet antirayonnement.¹
6 Ouvrez la fente du câble dans l'angle du caisson
du volet antirayonnement.¹
7 Fixer correctement le prolongateur de câble à la
connexion du ventilateur.¹
8 Insérez le prolongateur de câble du ventilateur
dans la fente.¹
9 Insérez le câble de présence du ventilateur
dans la fente.¹
10 À l'aide des (4) vis retirées, installez le volet an-
tirayonnement au caisson du volet
antirayonnement.¹
11 Selon le manuel d'instructions 484288 bathfan
Select S, installez correctement le ventilateur et
le volet antirayonnement dans le plafond.
2 (3)
2023-07-20
4843805 - 004
