SECTION 1 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
5/16" (8 mm)
1.1

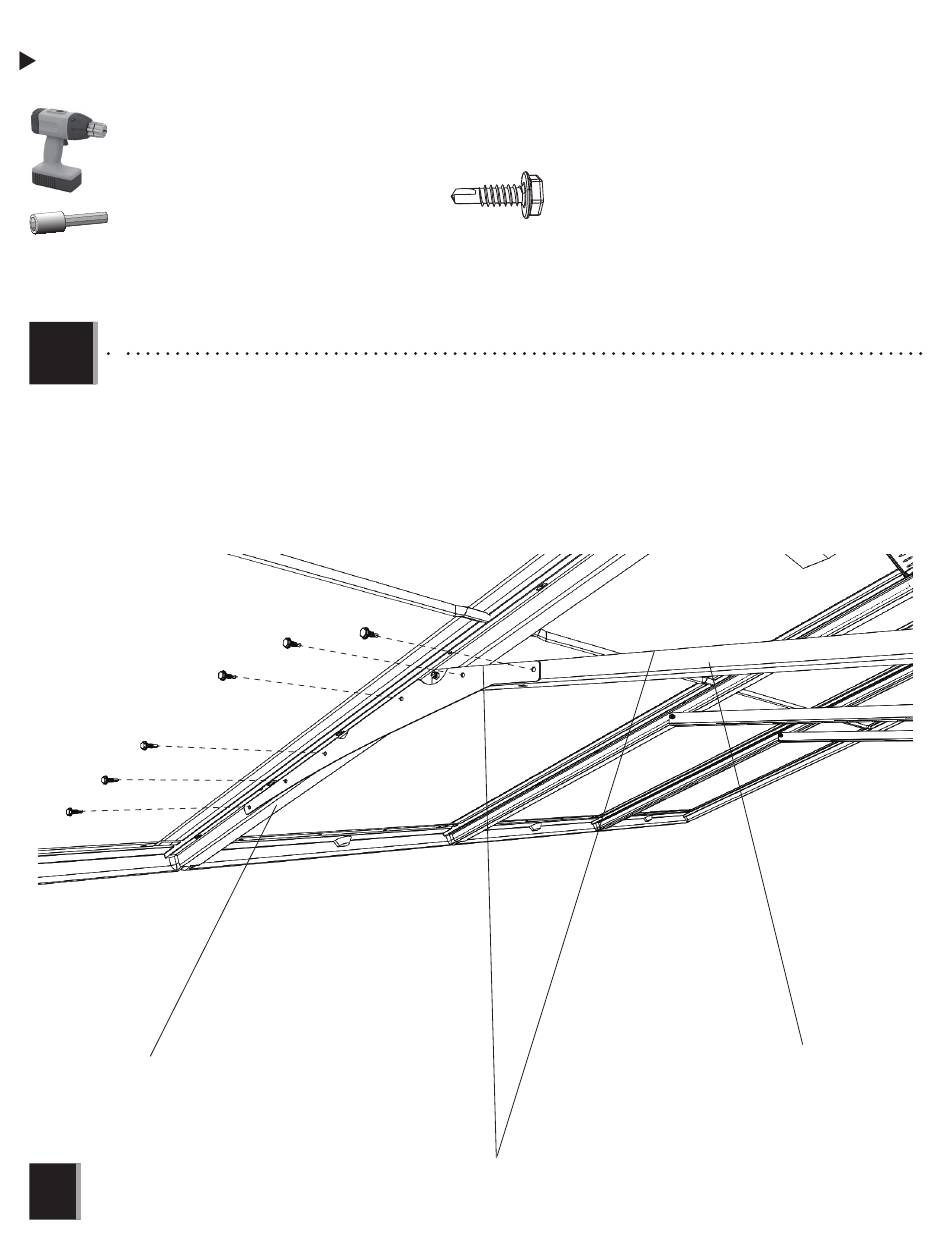

• Butt the Gussett (EGQ) up against the Truss Gutter Channel so the top, horizontal border of the Gusset is parallel with
the Truss Brace. Attach the Gusset to the Truss Gutter Channel and Truss Brace using six (6) Self-Tapping Screws (BRK)
as shown.
• Mettez le gousset (EGQ) contre le canal de gouttière de sorte que le bord horizontal supérieur du gousset soit
parallèle au support de ferme. Attachez ce gousset au canal de gouttière et le support de ferme à l'aide de six (6) vis
autotaraudeuses (BRK) comme illustré.
• Linde la placa de refuerzo (EGQ) con el canalón de cercha para que el borde horizontal superior de la placa esté
paralelo con el soporte de cercha. Sujete la placa al canalón y al soporte usando seis (6) Tornillos autoroscantes (BRK)
como se muestra.
BRK
BRK
BRK
BRK
Truss Gutter Channel
Canal de gouttière
Canalón de cercha
!
Note: Ensure the border of the Gusset is level and parallel with the Truss Brace.
Note : Faites que le bord horizontal supérieur du gousset soit parallèle au support de ferme.
Nota: Haga que el borde horizontal superior de la placa de refuerzo esté paralelo con el soporte de cercha.
SECTION 1 (SUITE)
/
SECCIÓN 1 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
BRK
BRK
EGQ
/
INSTRUMENTAL Y HERRAJE REQUERIDOS
BRK (x6)
7
Truss Brace
Support de ferme
Soporte de cercha
