Renkforce RF-4886682 Mode D'emploi

Bedienungsanleitung
SATA-IDE-Konverter
Best.-Nr. 1628894
Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau in einen PC-kompatiblen Computer vorgesehen und dient dort zum Anschluss eines
SATA-Geräts (z.B. SATA-Festplatte) an den herkömmlichen IDE-Bus (40- bzw. 80 poliges Flachbandkabel).
Dadurch kann ein Gerät mit dem modernen SATA-Anschluss an einem Standard-IDE-Controller betrieben
werden.
Es eignet sich nur für die Verwendung in geschlossenen Räumen. Eine Verwendung im Freien ist nicht
erlaubt. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer o. ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.
Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Konverter
• Y-Stromkabel
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer
Fachkraft oder einer entsprechenden Fachwerkstatt durchführen! Durch unsachgemäßen
Einbau wird sowohl der Konverter als auch Ihr Computer und alle angeschlossenen Geräte
beschädigt.
• Vorsicht, Lebensgefahr! Schalten Sie den Computer, in den der Konverter eingebaut werden
soll und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netzspannung,
ziehen Sie den Netzstecker! Das Ausschalten über den Ein-/Ausschalter genügt nicht!
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
All manuals and user guides at all-guides.com

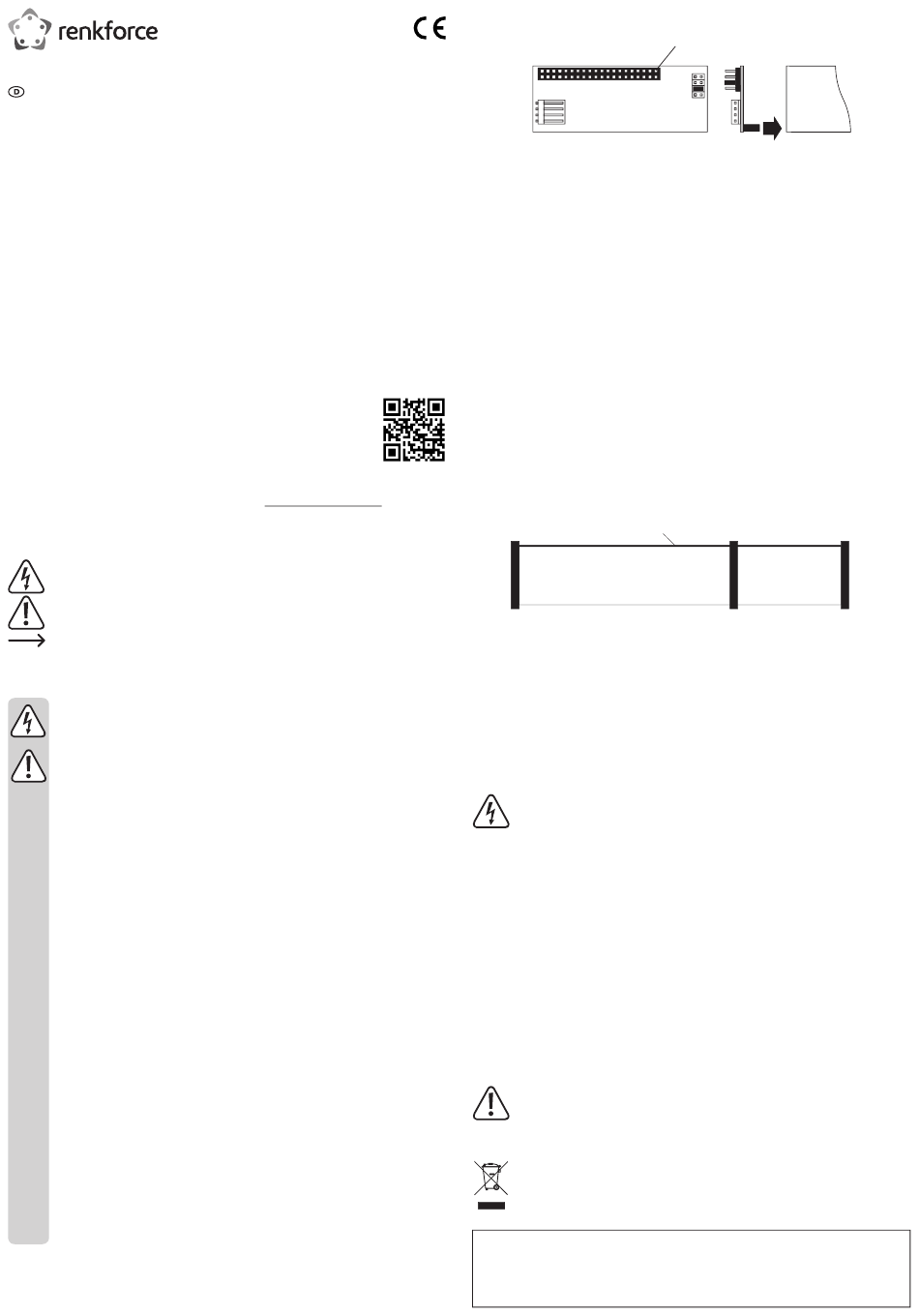

Bedienelemente
J1
J2
J3
Montage
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
• Konfigurieren Sie den SATA-IDE-Konverter entweder als „Master" oder „Slave". Stecken Sie die
• Stecken Sie den Konverter auf das SATA-Gerät (SATA-Festplatte) auf. Damit die Platine hinten am
• Schließen Sie jetzt das IDE-Flachbandkabel am Anschluss „J2" des Konverters an. Dabei ist auf die
• Verbinden Sie den Stromanschluss „J1" mit einem 3,5"-Stromstecker des PC-Netzteils.
• Kontrollieren Sie, ob die Kabel so verlegt sind, dass der Konverter nicht durch das starre Flachbandkabel
• Verschließen Sie das Gehäuse Ihres Computers.
• Verbinden Sie Computer und Monitor wieder mit der Netzspannung und schalten Sie alle Geräte ein.
• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämtliche
Treiber-Installation
• Da der Konverter nur die Signale zwischen SATA und herkömmlichen 40 poligen IDE-Bus austauscht,
• Das SATA-Gerät (z.B. eine SATA-Festplatte) „sieht" für den Computer so aus als wäre es eine
Tipps & Hinweise
• Stellen Sie die Steckbrücke für „Master", „Slave" und „Cable" richtig ein. Im Regelfall ist nur die Einstellung
• Kontrollieren Sie im BIOS/SETUP, ob die Festplatte richtig erkannt wird.
• Für große Festplatten (>137GByte) ist ein dazu geeignetes Betriebssystem zu verwenden (z.B. Windows
• Stecken Sie den Konverter nur auf ein SATA-Gerät (z.B. eine SATA-Festplatte) auf.
Entsorgung
J2
J1
Stromanschluss (für 3,5"-Stecker)
40 pol. IDE-Anschluss, über Flachbandkabel mit IDE-Controller z.B. auf Mainboard verbinden (ein Pin fehlt,
dies dient dazu, dass ein entsprechend ausgestattetes Flachbandkabel korrekt aufgesteckt werden muss),
Pin 1 des Flachbandkabels ist normalerweise farbig markiert.
Vier zweipolige Stiftleisten, zur Einstellung von „Master", „Slave" „Cable" (= „Cable Select") und ACD
Steckbrücke auf die beiden Stifte „Master" oder „Slave" auf.
Die Einstellung „Cable" (= „Cable Select") ist nur dann möglich, wenn Ihr IDE-Controller dies erlaubt
(Bedienungsanleitung zu IDE-Controller bzw. Mainboard beachten). Bei Kompatibilitätsproblemen mit
DVD-Laufwerken/Brennern: Stecken Sie eine zusätzliche Steckbrücke (nicht im Lieferumfang enthalten)
auf die beiden Stifte „ACD" auf.
SATA-Gerät fest hält, ist es sinnvoll, die Platine am SATA-Gerät mit einem Stück doppelseitigen Klebeband
festzukleben. Andernfalls könnte es später dazu kommen, dass das starre Flachbandkabel den Konverter
von der Festplatte abzieht.
richtige Polarität zu achten. Pin 1 auf der Platine ist markiert; Pin 1 des Flachbandkabels ist normalerweise
mit einem farbigen Streifen markiert.
Zusätzlich fehlt am 40 poligen Anschluss „J2" ein Stift. Dies ist kein Produktionsfehler, sondern es soll
bei Verwendung entsprechender IDE-Kabel das falsche Aufstecken verhindern (ein Loch des Steckers
ist verschlossen).
Achten Sie beim Anschluss der IDE-Geräte auf die richtige Position am Kabel:
Mainboard Pin 1
Bei 80 poligen Kabeln (ATA66/100/133-Kabel) ist der Mainboard-Stecker meist blau, der Slave-Stecker
grau und der Master-Stecker schwarz.
Falls nur ein IDE-Gerät am Kabel angesteckt werden soll, so muss dieses als „Master" eingestellt werden.
von der SATA-Festplatte abgezogen wird. Sichern Sie ggf. die Platine des Konverters mit einem Stück
doppelseitigem Klebeband oder einem Tropfen Heißkleber.
Einstellungen und Kabelverbindungen.
Vor dem erneuten Öffnen des PCs ist der PC von der Netzspannung zu trennen!
erkennt Windows keine neue Hardware.
herkömmliche IDE-Festplatte mit 40 poligem Anschluss.
„Master" oder „Slave" zu verwenden, die Einstellung „Cable" (= „Cable Select") ist nur bei bestimmten
IDE-Controllern oder Mainboards zulässig.
XP Service Pack 2 oder Windows Vista). Windows 9x/ME ist normalerweise nicht in der Lage, mit so
großen Festplatten umzugehen. Auch das Partitionieren in kleinere Teile bringt keine Abhilfe.
Der Konverter darf nicht auf einen SATA-Port z.B. auf dem Mainboard aufgesteckt werden!
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE.
Pin 1
Cable
Slave
Master
ACD
SATA-HDD
J3
Slave Master
*1628894_V1_0218_02_mxs_m_de
