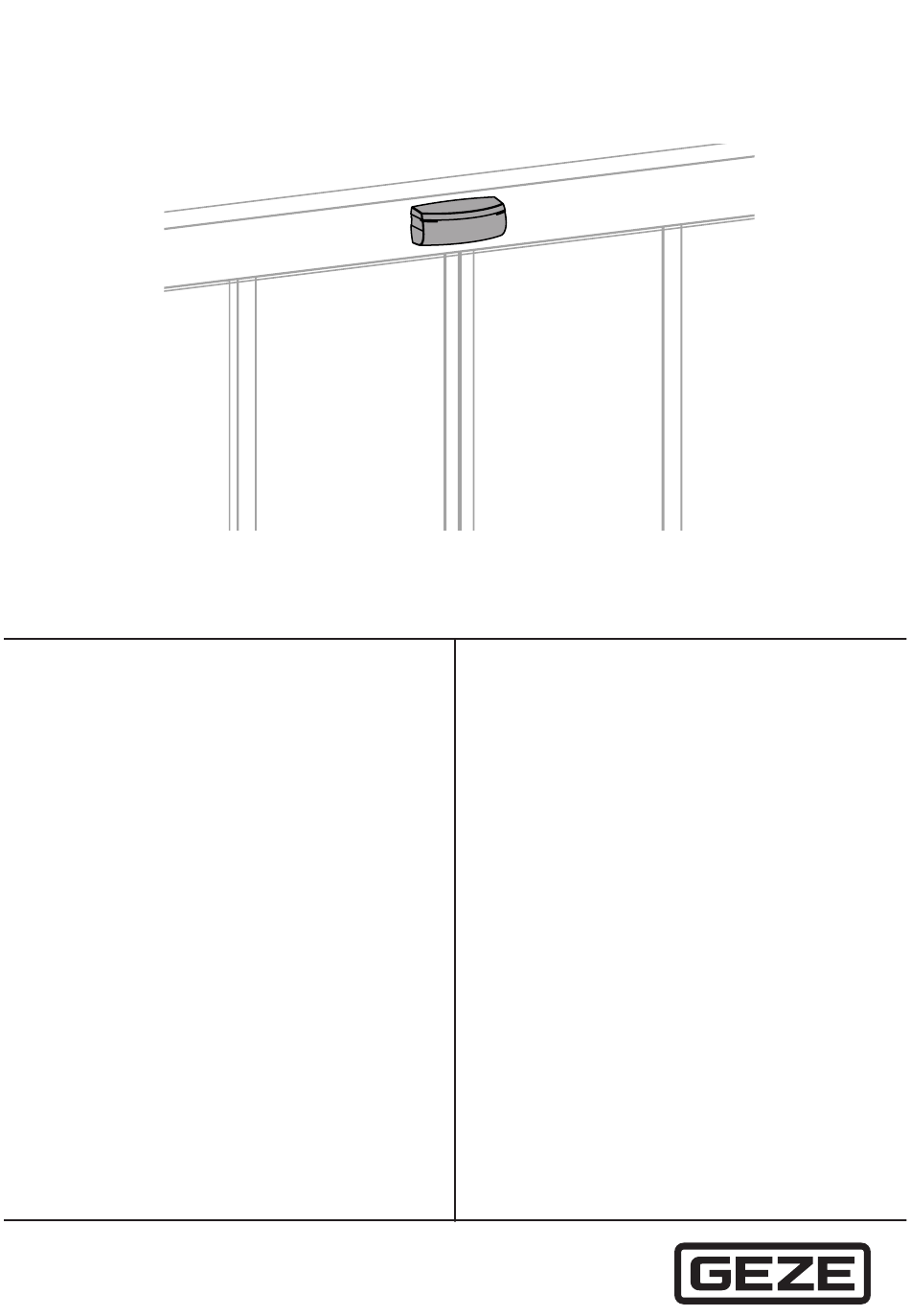

- Page 1 GC 308 R FR Instructions de montage 203848-00 47.0638 / V4 - 11.2022...
- Page 2 GC 308 R Mode d’emploi original pour la version 0100 Table des matières Responsabilité du fait du produit ..............3 Sécurité ......................3 Utilisation conforme aux dispositions ...............3 Consignes de sécurité .....................3 Travailler de manière sécurisée ..................4 Travail respectueux de l’environnement ..............4 Description ....................5...
- Page 3 Sécurité 1. 1 Utilisation conforme aux dispositions Le détecteur de mouvement GC 308 R doit être utilisé uniquement pour commander des portes automatiques coulissantes, cintrées, pliantes, battantes ou tournantes avec des automatismes de portes GEZE. GC 308 R (dans le sens de l’évacuation)
- Page 4 Sécurité GC 308 R à ASR A1.7 « Portes et portails » à DIN 18650 « Serrures et ferrures - Systèmes de portes automatiques ». à DIN EN 16005 « Portes motorisées - Sécurité d’utilisation - Exigences et méthodes d’essai ». à Prescriptions en matière de prévention des accidents, en particulier BGV A1 « Prescriptions générales »...
- Page 5 GC 308 R Description Description Le détecteur radar GC 308 R est conçu pour une utilisation comme émet- teur d’impulsions d’ouverture sur des portes automatiques. L’effet Doppler permet au capteur de détecter les mouvements, en faisant la distinction entre l’approche et l’éloignement par rapport au détecteur. Une influence réciproque de plusieurs systèmes de capteurs avec des effets dangereux...
- Page 6 à la terre. Positionnement du capteur Le GC 308 R sert de sensor de commande pour les portes automatiques. à Pour les portes coulissantes, cintrées, pliantes et tournantes, le capteur doit être installé au-dessus de la porte. Idéalement, le flux de personnes se dirige directement vers le capteur.
- Page 7 GC 308 R Montage Montage Éviter les vibrations extrêmes. Ne pas couvrir le capteur. Éviter la proximité de lampes fluorescentes. Éviter la proximité d’objets en mouvement. 4. 1 Montage sans accessoires Retirer la paroi arrière. Coller le gabarit de perçage du capteur, percer les trous pour les câbles...
- Page 8 Travaux avant le montage GC 308 R Ä click...
- Page 9 GC 308 R Montage Montage avec kit de montage au plafond Ä...
- Page 10 Montage GC 308 R click...
- Page 11 GC 308 R Montage Montage avec protection anti-pluie...
- Page 12 GC 308 R Câblage Respecter les plans de raccordement des automatismes de portes. En cas de commande, la sortie du GC 308 R est fermée (24 V présents à l’entrée Kx). Régler le type de contact pour KI ou KA sur « contact normalement ouvert ».
- Page 13 GC 308 R Réglages Réglages Configurer le capteur à l’aide de la télécommande et/ou du bou- ton-poussoir. Choisir un des préréglages suivants : Standard : Installations intérieures et extérieures standard Environnements difficiles : " Installations difficiles en raison de l’environnement ou des conditions météorologiques Masquage de course transversale optimisé :...
- Page 14 Réglages GC 308 R Régler la taille du champ Modifier la forme du champ ...S, large étroit Maintenir Enre- enfoncé vio- verte vio- gistrer, (2s) lette lette maintenir enfoncé (2s) Modifier l’immunité augmenter diminuer Maintenir Enregistrer, enfoncé jaune verte jaune...
- Page 15 GC 308 R Messages d’erreur et dépannage Messages d’erreur et dépannage Affichage Effet Cause Élimination LED grise La porte Le bloc d’alimenta- Contrôler le câblage et la ten- reste fer- tion est éteint. sion du bloc d'alimentation. mée. Le paramètre Régler le paramètre Com-...
- Page 16 Messages d’erreur et dépannage GC 308 R Affichage Effet Cause Élimination LED rouge La LED Un code d’accès Saisir le code d’accès. clignote est nécessaire pour Code d’accès oublié ? Allumer rapidement déverrouiller le et éteindre le bloc d'alimen- après le capteur.
- Page 17 GC 308 R Données techniques Données techniques Technologie : Micro-ondes Fréquence d’émission 24,150 GHz Puissance d’émission : < 20 dBm EIRP Densité de la puissance d’émission < 5 mW/cm Mode de détection : Mouvement Vitesse de détection min. 5 cm/s Bloc d’alimentation : de 12 V à 24 V CA ±10 %; de 12 V à 24 V CC +30 % / –10 % Fréquence réseau :...
- Page 18 Accessoires / pièces détachées GC 308 R Accessoires / pièces détachées N° de matériau Télécommande 100061 Kit de montage au 203607 (noir) plafond 203608 (blanc) Capot de protection 203610 (noir) anti-pluie Équerre de montage 203609 Interface Retrofit 203627 203622 (noir)
- Page 19 GC 308 R...
- Page 20 Germany China Romania GEZE GmbH GEZE Industries (Tianjin) Co., Ltd. GEZE Romania S.R.L. Niederlassung Süd-West E-Mail: chinasales@geze.com.cn E-Mail: office-romania@geze.com Tel. +49 (0) 7152 203 594 www.geze.com.cn www.geze.ro E-Mail: leonberg.de@geze.com Russia GEZE Industries (Tianjin) Co., Ltd. GEZE GmbH Branch Office Shanghai OOO GEZE RUS Niederlassung Süd-Ost...
