Endress+Hauser Proline Promass X 500 Manuel De Mise En Service page 28

Montage
28

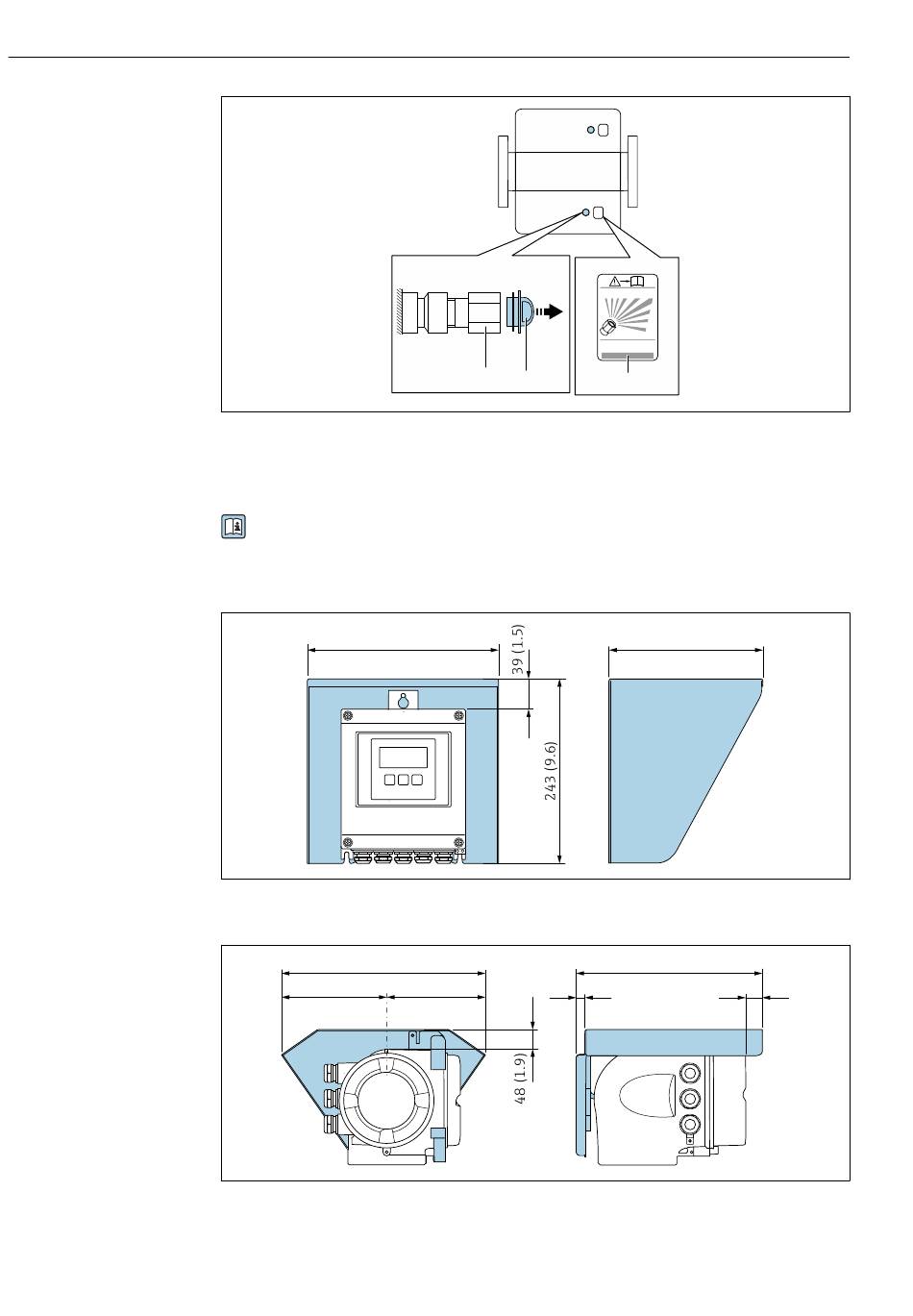

1 Autocollant du disque de rupture
2 Disque de rupture avec taraudage 1/2" NPT et cote sur plats de 1"
3 Protection pour le transport
Pour les indications de dimensions, voir le document "Information technique", section
"Construction mécanique" (accessoires).
Capot de protection climatique
213 (8.4)
 9 Capot de protection climatique pour Proline 500 – numérique ; unité de mesure mm (in)
280 (11.0)
146 (5.75)
 10 Capot de protection pour Proline 500 ; unité de mesure mm (in)
2 3
134 (5.3)
Proline Promass X 500
i
RUPTURE DISK
1
203 (8.0)
255 (10.0)
12 (0.47) 30 (1.18)
Endress+Hauser
A0029944
A0029552
A0029553
