L4316
Rév. D
05/21
INDEX
1.0 SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.0 DONNÉES PRODUIT . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.0 CONFORMITÉ AUX NORMES NATIONALES
ET INTERNATIONALES . . . . . . . . . . . . . . . . . . . . . . . . 8
4.0 DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.0 INSTRUCTIONS DE RÉCEPTION . . . . . . . . . . . . . . . . . 8
6.0 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.0 BATTERIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.0 CARACTÉRISTIQUES ET COMMANDES . . . . . . . . . . 11
9.0 UTILISATION DU COUPE-BARRE . . . . . . . . . . . . . . . 13
10.0 ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11.0 NETTOYAGE DE LA ZONE DU PISTON . . . . . . . . . . 22
12.0 STOCKAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
13.0 DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.0 SÉCURITÉ
1.1 Introduction
Lisez attentivement toutes les instructions. Respectez l'ensemble des
consignes de sécurité pour éviter les blessures et ne pas endommager
le produit et/ou tout autre matériel. La société Enerpac ne saurait être
tenue pour responsable des dommages ou blessures résultant d'une
utilisation dangereuse ou incorrecte ou d'un défaut d'entretien de
l'équipement. Ne retirez pas les étiquettes, marques et autocollants
d'avertissement. En cas de question ou de doute, contactez Enerpac
ou un distributeur local de la marque pour obtenir des informations.
Si vous n'avez jamais suivi de formation sur la sécurité des outils de
coupe, adressez-vous à votre distributeur ou à votre centre d'entretien
pour vous renseigner au sujet des cours Enerpac dans ce domaine.
Le présent manuel utilise un système constitué de symboles d'alerte,
de termes de mise en garde et de messages de sécurité qui vise à
prévenir l'utilisateur de certains dangers. Le non-respect de ces
avertissements peut provoquer la mort ou de graves blessures et
endommager l'équipement ou d'autres matériels.
Le symbole d'alerte de sécurité qui apparaît tout au
long de ce manuel vous prévient des risques
potentiels de blessure. Il convient d'accorder une
attention toute particulière à ce symbole et de se conformer au
message de sécurité qui l'accompagne pour éviter tout risque de
lésion grave ou mortelle.
FR

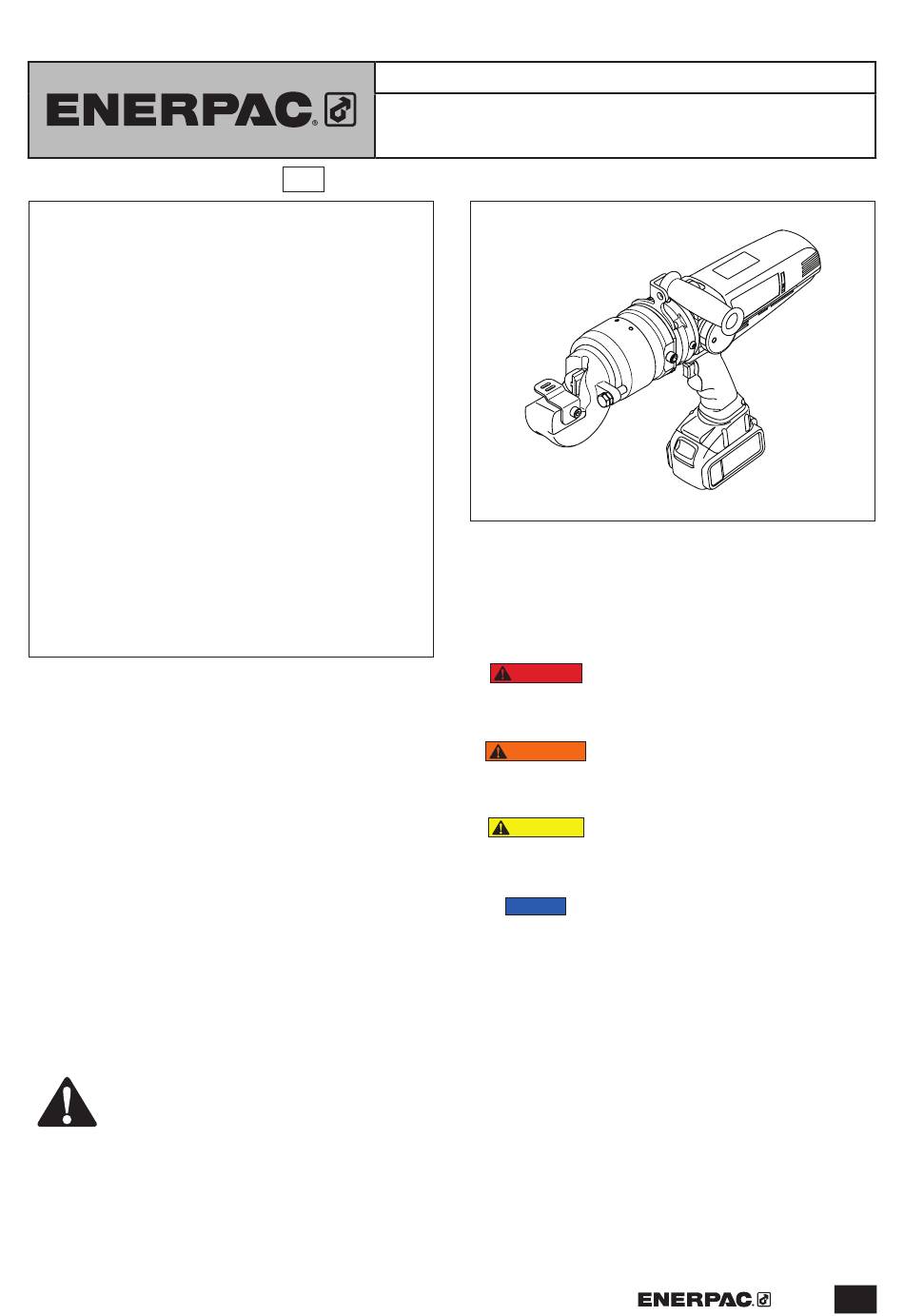

Manuel d'instructions
Cisaille coupe-barre sur batterie
Modèles EBC20B et EBC20E
Les symboles d'alerte de sécurité sont utilisés conjointement avec
certains termes de mise en garde dont le but est d'attirer l'attention
sur des messages relatifs à la sécurité des personnes ou du matériel
et de désigner un degré de dangerosité. Les termes de mise en garde
utilisés dans ce manuel sont DANGER, AVERTISSEMENT, ATTENTION
et AVIS.
Désigne une situation à risque qui, faute d'être
DANGER
POZNÁMKA:
évitée, provoquera des lésions graves ou
mortelles.
Désigne une situation à risque qui, faute d'être
AVERTISSEMENT
POZNÁMKA:
évitée, peut provoquer des lésions graves ou
mortelles.
Désigne une situation à risque qui, faute d'être
ATTENTION
POZNÁMKA:
évitée, peut provoquer des lésions bénignes à
modérées.
Désigne des informations jugées importantes,
AVIS
mais sans rapport avec un risque de lésion aux
personnes (messages sur la détérioration du
matériel, par exemple). Veuillez noter que le
symbole d'alerte de sécurité n'est pas utilisé
avec ce terme de mise en garde.
1
