A. Rouleau d'alimentation : Il tourne dans le sens de l'alimentation. Il fait avancer la pièce en direction de l'arbre de rabotement.
B. Arbre de rabotement : Tournant contre le sens de l'alimentation, l'arbre de rabotement est doté de plaquette réversibles qui
enlèvent la matière de la pièce à usiner.
A. Rouleau d'expulsion : Il tourne dans le sens de l'alimentation. Il fait sortir la pièce de la machine.
4.3 Émissions sonores
Niveau de puissance sonore selon la norme EN 4871 : 103 dB (A)
Niveau de pression sonore selon la norme EN 4871 : 96 dB (A)
5. Mise en service
Temps de montage et d'installation approximatif : 10 min
5.1 Déballage
Lors du déballage, séparez la machine et toutes les pièces fournies des matériaux d'emballage. Vérifiez qu'aucune pièce n'a été
endommagée pendant le transport.Si le transport a causé des dommages, veuillez contacter immédiatement votre fournisseur.
5.2 Assemblage
Prévoyez suffisamment d'espace autour de la machine avant de commencer l'assemblage. La machine est partiellement assemblée.
La manivelle de réglage de la hauteur de l'arbre et la buse d'aspiration doivent être montés avant la mise en service.

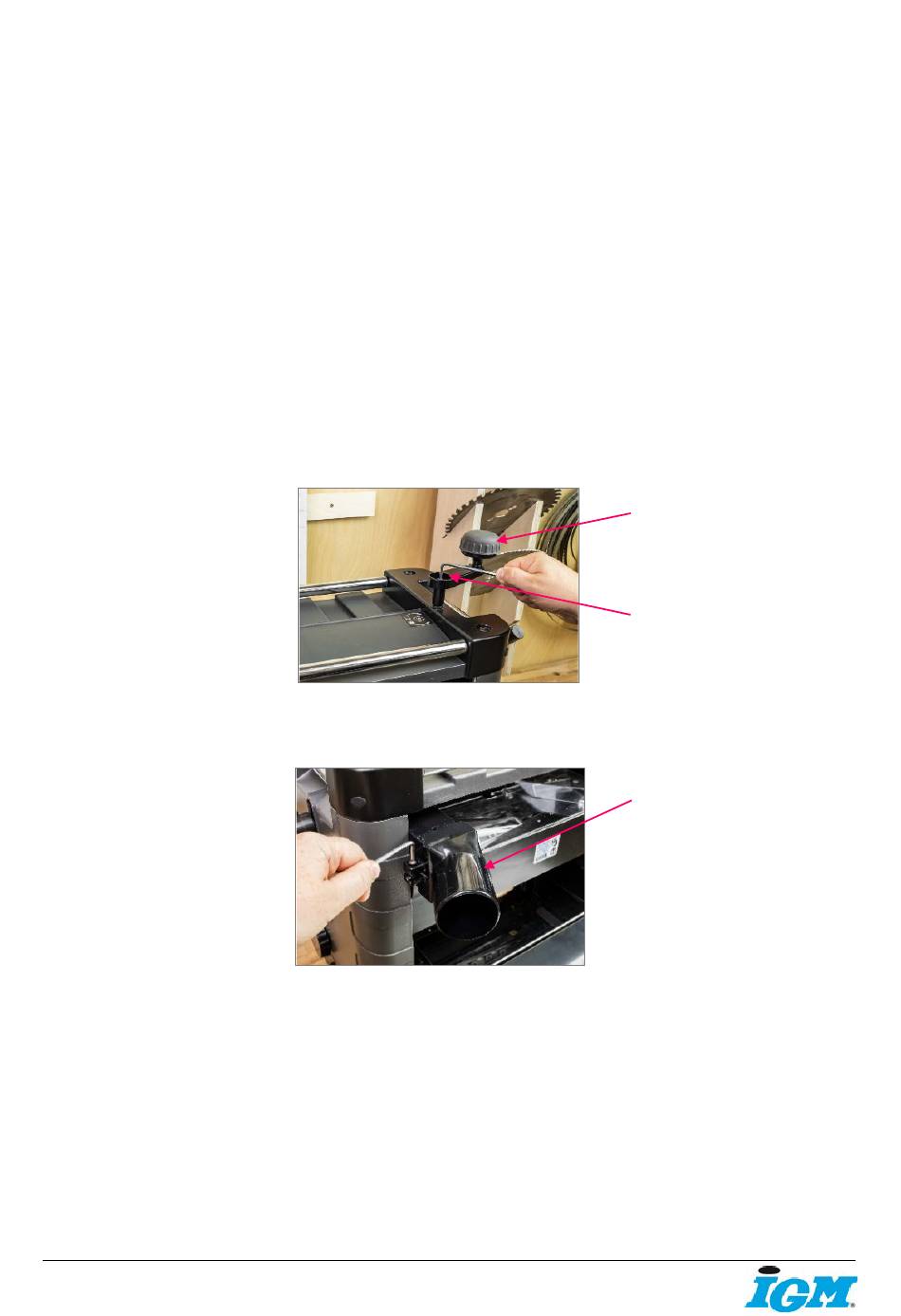

1. Placez la manivelle de réglage de la hauteur de l'arbre (A) sur la saillie et fixez-la avec une vis M5 8x20 et une rondelle plate de 5
mm. Ne pas serrer avec force.
2. Installez le capuchon de la manivelle (B).
3. Faites glisser la buse d'aspiration (A) sur le couvercle du ventilateur. Fixez la buse à l'aide d'un boulon et d'un écrou.
Montage sur établi
Nombre de trous de montage : 4
Diamètre du boulon requis : M8
La base de cette machine comporte des trous de montage qui permettent de la fixer à un établi ou à une autre surface afin d'éviter
qu'elle ne se déplace pendant son fonctionnement et ne provoque des blessures ou des dommages.
Il est préférable de percer un trou ouvert dans l'établi (voir ci-dessous). Des boulons hexagonaux, des rondelles plates et des écrous
hexagonaux sont utilisés pour fixer la machine.
www.igmtools.com
9
A
B
A
