B E D I E N U N G S A N L E I T U N G
Digital-Mikroskopkamera „500X"
für iPad
Best.-Nr. 19 28 11
Bestimmungsgemäße Verwendung
Das Produkt dient als Kamera, die das aufgenommene Bild über WLAN zu einem Apple® iPad
übertragen kann. Durch die integrierte Optik können besonders kleine Gegenstände/Oberfl ä-
chen vergrößert abgebildet werden.
Die Stromversorgung erfolgt über einen integrierten Akku, der über ein mitgeliefertes Stecker-
netzteil aufgeladen werden kann.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Mikroskopkamera
• Standfuß
• Haltebügel
• Steckernetzteil
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden,
gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an!
Beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen Schlag!
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Spannungs-
quelle für das Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose ver-
wendet werden.
• Verwenden Sie zum Aufl aden des Akkus in der Mikroskopkamera ausschließlich
das mitgelieferte Steckernetzteil.
• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen
Sie es seitlich am Gehäuse an und ziehen Sie es dann aus der Netzsteckdose
heraus.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an,
Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das
Steckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten
bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so
dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen
Sie das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Steckernetzteil aus.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
All manuals and user guides at all-guides.com
Allgemeine Akkuhinweise
www.conrad.com
• Der Akku ist im Produkt fest eingebaut, er ist von Ihnen nicht wechselbar.
• Der integrierte Akku kann durch eine Tiefentladung dauerhaft beschädigt werden. Laden Sie
Version 11/12
• Der Ladevorgang darf nicht unbeaufsichtigt erfolgen.
• Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen
• Gelangen chemische Flüssigkeiten aus dem Akku auf andere Oberfl ächen, so kann dies zu
• Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht

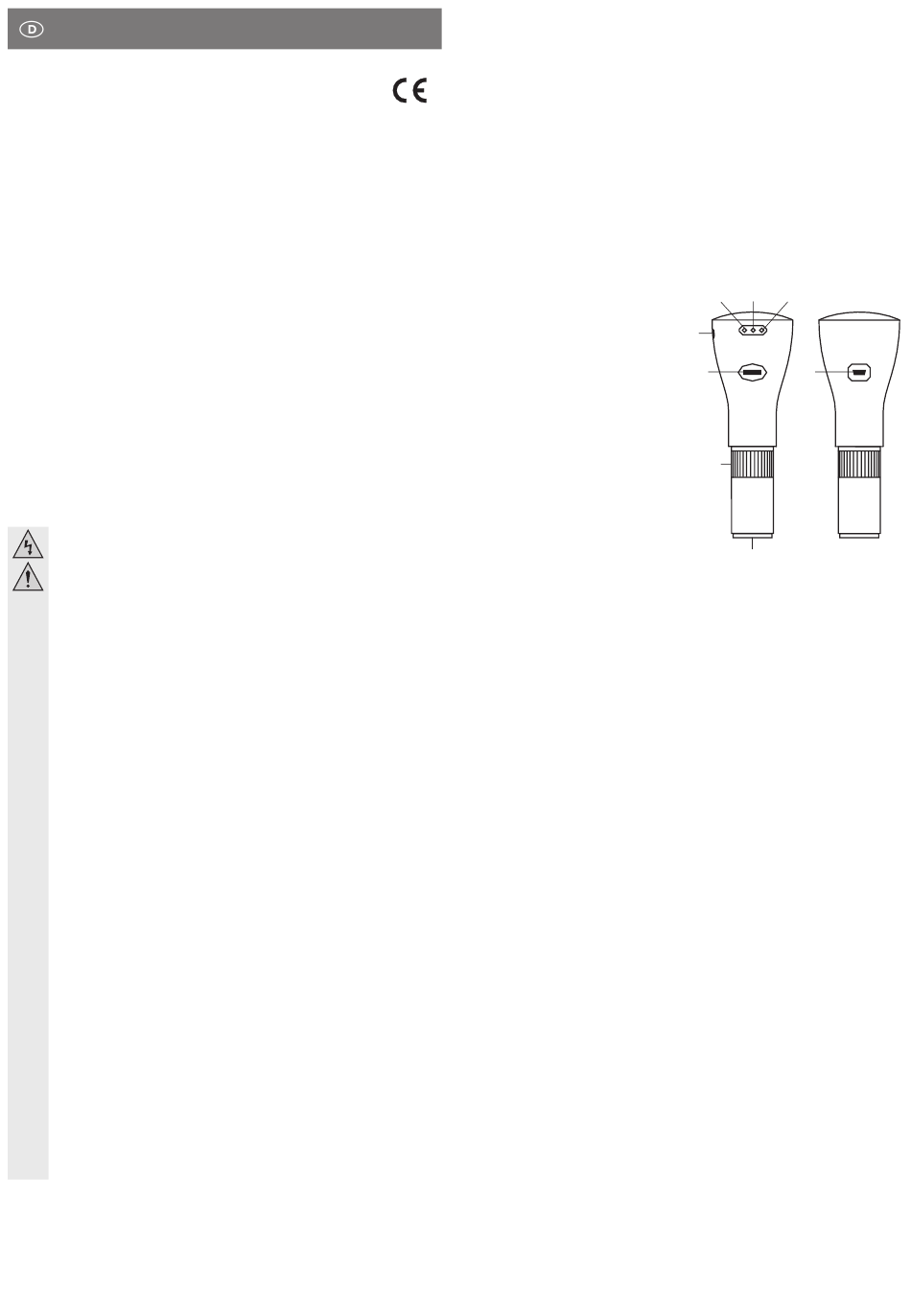

Bedienelemente
1 Ein-/Ausschalter („ON" = eingeschaltet,
2 Rändelrad für die Einstellung der Hellig-
3 Einstellrad zum Scharfstellen des Bildes
4 Objektiv mit integrierter LED-Beleuchtung
5 Mini-USB-Buchse zum Aufl aden des ein-
6 Power-LED (grün = Akku voll, rot = Akku
7 Lade-LED (blau)
8 LED „Link" (gelb) für WLAN-Funktion
Inbetriebnahme/Bedienung
a) Zusammenbau der Halterung
Schrauben Sie den Haltebügel in das Gewinde im Standfuß. Durch die Mutter am Haltebügel
kann dieser am Standfuß fest fi xiert werden.
Die Halterung kann dann nach Wunsch eingestellt werden. Der U-förmige schwarze Kamera-
halter lässt sich über ein integriertes Gelenk vorsichtig auseinander- und zusammenbiegen, so
dass er die runde Mikroskopkamera umfasst und fi xiert.
b) Akku der Mikroskopkamera aufl aden
Verbinden Sie den Mini-USB-Stecker des mitgelieferten Steckernetzteils mit der entsprechen-
den Buchse (5) der Mikroskopkamera.
Stecken Sie anschließend das Steckernetzteil in eine Netzsteckdose.
Der Ladevorgang beginnt; die mittlere blaue LED (7) der Mikroskopkamera leuchtet auf. Eine
leichte Erwärmung während dem Ladevorgang ist normal.
c) App herunterladen/installieren
Schalten Sie Ihr iPad und starten Sie den App-Store. Geben Sie in die Suchleiste „Im Scope"
ein und installieren Sie diese App (die App ist kostenlos erhältlich).
d) WLAN-Einstellungen ändern
Die Mikroskopkamera hat einen integrierten WLAN-Accesspoint, über den das Live-Bild der
Kamera an das iPad geschickt wird. Aus diesem Grund muss im Einstellmenü des iPads ein
anderes WLAN ausgewählt werden.
Gehen Sie wie folgt vor.
• Starten Sie das Einstellmenü des iPads und wählen Sie dort die WLAN-Konfi guration aus.
• Schalten Sie die Mikroskopkamera ein (Schiebeschalter (1) in die Stellung „ON" bringen).
• Tippen Sie das WLAN „Im Scope" an, so dass dieses aktiviert wird (links neben dem
• Verlassen Sie das Einstellmenü des iPads.
☞
deshalb die Mikroskopkamera regelmäßig nach (spätestens alle 2 Monate), auch wenn das
Produkt nicht benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige Ent-
ladung des Akkus erforderlich.
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Verfärbungen oder anderen Beschädigungen auf diesen Oberfl ächen verursachen!
Explosionsgefahr!
„OFF" = ausgeschaltet)
keit der LED-Beleuchtung
gebauten Akkus
leer/schwach)
Warten Sie anschließend, bis das iPad das neue WLAN fi ndet. Dies kann etwa 30 Sekunden
dauern.
Die LED „Link" (8) der Mikroskopkamera leuchtet auf und im iPad wird das neue WLAN „Im
Scope" angezeigt.
„Im Scope" erscheint ein kleines Häkchen).
Wenn Sie wieder Ihr normales WLAN verwenden wollen, um z.B. ins Internet zu
gelangen, gehen Sie wie oben beschrieben vor und wählen Sie statt „Im Scope" den
Namen Ihres WLANs aus.
6 7 8
1
2 5
3
4
