1.2 BRANCHEMENT GÉNÉRAL
Avant de brancher l'armoire sur la prise de courant, vérifier que la tension et la fréquence du réseau
coïncident avec les indications de la plaque signalétique de l'appareil.
Il est impératif que l'installation électrique sur laquelle va être branchée l'armoire
dispose d'une PRISE DE TERRE, ainsi que des indispensables protections par disjoncteur
magnétothermique et différentiel (nous conseillons celui de 30mA).
Vérifier que la section de la prise de courant est adaptée à la consommation qu'elle va supporter. La
prise de courant doit être de type Schuko, puisque le conduit dont dispose l'armoire est de ce type
(également appelé type F ou CEE 7/4"), avec des bornes de 4,8 mm et une prise de terre. Pour
votre sécurité, il est interdit de rallonger ce conduit d'entrée de courant.
Ne pas introduire d'éléments par les grilles de protection des ventilateurs ou la zone de
l'équipement frigorifique. Le lieu où va être placé le meuble doit être parfaitement nivelé.
Dans les armoires à poisson, le tuyau d'écoulement de l'armoire doit être branché au réseau
d'écoulement général. La pose devra être effectuée conformément à la réglementation.
Lors de la mise en marche, s'assurer de l'absence de sources de chaleur à proximité.
Pour un fonctionnement parfait des éléments qui composent le système frigorifique, il est très
important que les prises d'air, aussi bien du ventilateur situé à l'intérieur de l'armoire que l'accès
d'air au condenseur, ne soient pas bouchées.
Ne pas installer l'armoire en extérieur.
Vous trouverez ci-joint un tableau des consommations des armoires afin de pouvoir régler leur
protection.
Modèle
400 Refroidissement
600 Refroidissement
400 Congélation
600 Congélation
200 Refroidissement
200 Congélation

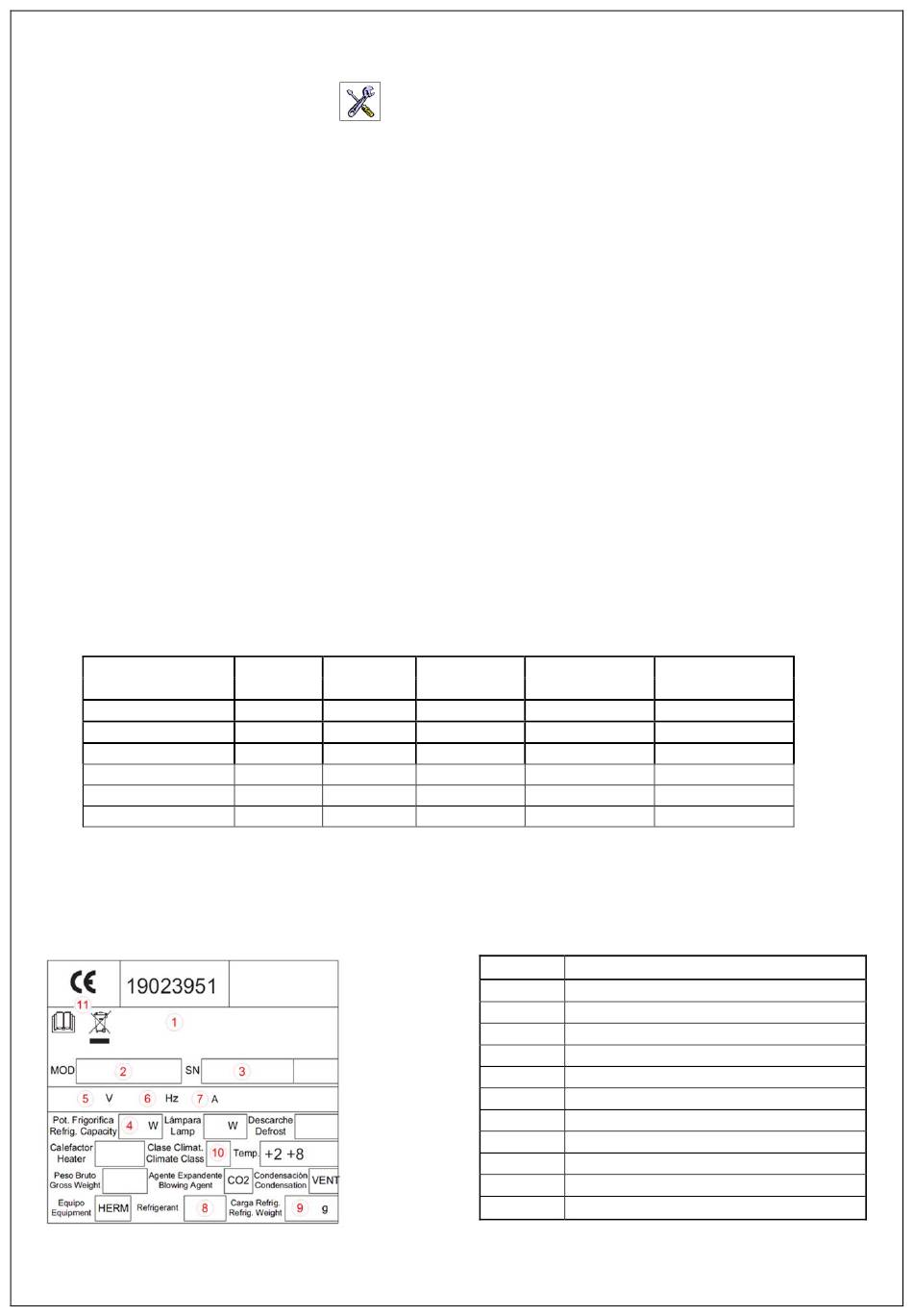

1.3 PLAQUE SIGNALÉTIQUE
Explication de la plaque signalétique qui accompagne votre meuble.
PLAQUE SIGNALÉTIQUE
Nota : cette plaque n'est qu'un exemple.
Tension
Intensité
(V)
(A)
220-240
1,3
220-240
1,3
220-240
0,8
220-240
0,8
220-240
0,7
220-240
1,1
Puissance
Température
(W)
(ºC)
200
+6 / -1
200
+6 / -1
160
-15 / -22
160
-15 / -22
91
+6 / -1
142
-15 / -22
NUMÉRO DESCRIPTION
1
FABRICANT
2
MODÈLE
3
Nº SÉRIE
4
WATTS DE PUISSANCE FRIGORIFIQUE
5
TENSION DE TRAVAIL
6
FRÉQUENCE
7
INTENSITÉ DE COURANT
8
TYPE DE GAZ RÉFRIGÉRANT
9
GRAMMES DE GAZ RÉFRIGÉRANT
10
CLASSE CLIMATIQUE (T=4)
11
RÈGLEMENT
Mesures
(mm)
626x742x1870
780x742x1870
626x742x1870
780x742x1870
626x600x850
626x600x850
36
