Si l'AIS 600 est connecté à un traceur non-Garmin NMEA 0183, ou s'il n'est pas du tout relié à un traceur, vous devez installer un commutateur à bascule
pour allumer et éteindre le périphérique.
◦
Connectez le fil jaune du câble d'alimentation/de données de l'AIS 600 à une borne d'un interrupteur unipolaire unidirectionnel (non fourni),
et branchez l'autre borne sur la borne négative (-) de la batterie.
◦
Lorsque vous fermez l'interrupteur, l'AIS 600 s'allume. Lorsque vous ouvrez l'interrupteur, l'AIS 600 s'éteint.
Installation de l'antenne GPS GA 30
Vous devez installer l'antenne GPS GA 30 fournie et la connecter à l'AIS 600 selon les instructions suivantes. L'AIS 600 ne transmet pas de signal si
l'antenne GA 30 n'est pas installée correctement avec réception d'un signal satellite.
L'AIS 600 n'accepte pas d'informations GPS provenant d'une autre antenne ou d'un autre périphérique GPS sur le bateau. De même, l'AIS 600 ne partage
pas d'informations GPS provenant de l'antenne GA 30 avec un autre périphérique du bateau.
Vous pouvez monter l'antenne GA 30 en surface ou la fixer sur un poteau à l'aide d'une tige filetée standard de 1 pouce de diamètre externe (14 filetages par
pouce, tige non fournie).
Choisissez un emplacement adapté à l'installation de l'antenne GA 30 sur votre bateau. Pour assurer la
meilleure réception possible, montez l'antenne GA 30 à un endroit offrant une vue dégagée sur le ciel.
•
Evitez de placer l'antenne GA 30 à un endroit où la structure du bateau, l'antenne radôme ou le mât
lui feront de l'ombre.
•
Montez l'antenne GA 30 à au moins 1 m (3 pi) et de préférence au-dessus de la trajectoire
d'un faisceau radar ou d'une antenne radio VHF.
Fixez temporairement l'antenne à son emplacement d'installation et testez son fonctionnement.
Si vous constatez une interférence avec d'autres appareils électroniques, essayez un emplacement
différent. Après avoir testé son fonctionnement, montez définitivement l'antenne à cet emplacement.
Fixation en surface de l'antenne GA 30
1. Utilisez le support de fixation en surface comme modèle de montage.
•
Marquez l'emplacement des trois vis sur la surface à l'aide d'un pointeau.
•
Utilisez un crayon pour tracer l'orifice du câble au centre du support de fixation.
•
Mettez de côté le support de fixation en surface. Ne percez pas à travers le support de fixation en
surface.
2. Percez des trous d'implantation de 3 mm (
REMARQUE : si vous montez l'antenne GA 30 sur de la fibre de verre, il est recommandé d'utiliser un foret aléseur pour percer un trou contre-alésé dans
la couche supérieure plastifiée (sans percer plus profond), et ce, afin d'éviter que la couche
plastifiée ne se fissure lorsque les vis seront mises en place.
3. Utilisez une scie-cloche de 25 mm (1 po) pour percer l'orifice du câble au centre.
4. Placez le tampon d'étanchéité en bas du support de fixation en surface.
Vérifiez l'alignement des orifices des vis.
5. Utilisez les vis M4 fournies pour fixer le support de fixation sur la surface de montage.
6. Faites passer le câble à travers l'orifice du câble de 25 mm (1 pouce) et connectez-le à
l'antenne GA 30.
7. Assurez-vous que le grand joint en caoutchouc est fixé au bas de l'antenne GA 30,
placez l'antenne sur le support de fixation en surface
des aiguilles d'une montre pour la bloquer
8. Fixez l'antenne au support de fixation à l'aide de la vis M3 fournie
9. Eloignez le câble des sources d'interférences électroniques, et branchez-le à l'AIS 600 à
l'aide du connecteur BNC.
6
/
de po) aux trois emplacements marqués.
1
8
➊
et tournez-la dans le sens
➋
.
➌
.
Interférences
Interférences
Mieux
Mieux
électromagnétiques
électromagnétiques
Interférences électromagnétiques de
Interférences électromagnétiques de
composants du moteur
composants du moteur
Au-dessus - idéal
Au-dessus - idéal
Au-dessous - OK
Au-dessous - OK
Radar
Radar

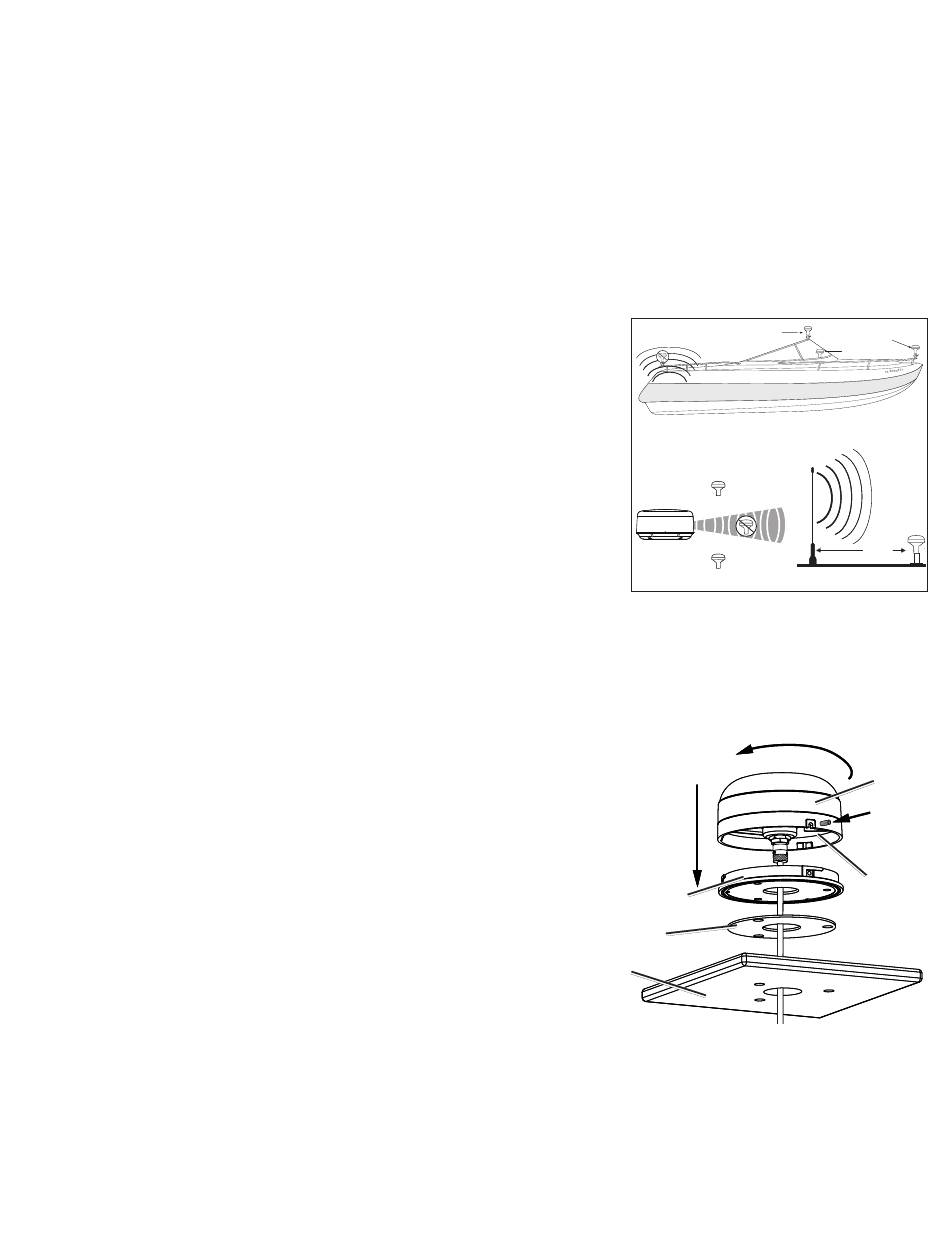

Considérations sur le placement
