C60

Commande modulante de 2 vannes

motorisées

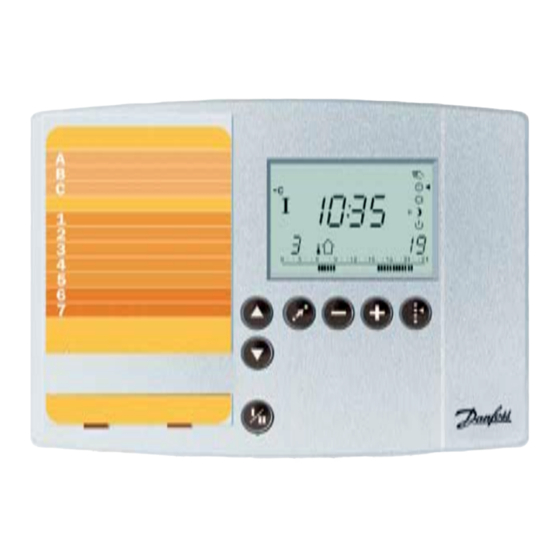

ECL Comfort

Manuel d'installation

et de maintenance

ECL COMFORT

Table des matières

Cette section ne contient que les informations relatives à

l'installation.

La documentation du régulateur ECL Comfort est composée

de chapitres numérotés. Seul les chapitres relatifs au

régulateur ECL Comfort sont inclus ici.

Avant de commencer

Installation

Détermination du type d'installation

Montage du régulateur

Raccordements électriques 230 V~

Raccordements électriques 24 V~

Installation des sondes de température

Insertion de la carte à puce ECL

Réglages de base

Réglage des paramètres de la carte à puce ECL

Réglage de la date et de l'heure - Ligne A

Contrôle des températures et des composants de

l'installation - Ligne B

Contrôle manuel - Ligne B

Paramétrage de la courbe de chauffe - Ligne C

Coupure automatique d'été - Ligne 1

Limitations de la température de départ - Ligne 2

Influence de la température ambiante - Ligne 3

Régulation PI – Lignes 4 – 7

Réglage et liste des paramètres

Check-list

Paramétrage de la carte à puce ECL

Liste des paramètres secondaires

Paramètres secondaires

Modifications des paramètres : 10 - 199

Divers

Copier avec la carte à puce ECL

mode d'emploi

pour l'utilisateur se trouve aux

chapitres 01 à 07 (veuillez retourner ce manuel s.v.p.)

Sélectionner votre écran

Sélection du mode de fonctionnement du régulateur

Sélection de la température ambiante désirée

Entrer un programme journalier personnalisé

Avantages des cartes à puce ECL

Que faire si ?

Glossaire

Sommaire des Matières pour Danfoss ECL Comfort

Page 1 Commande modulante de 2 vannes motorisées Cette section ne contient que les informations relatives à l’installation. La documentation du régulateur ECL Comfort est composée de chapitres numérotés. Seul les chapitres relatifs au ECL Comfort régulateur ECL Comfort sont inclus ici.
Page 2 Liste des composants: ECL Comfort 300 Sonde de température extérieure (ESM-10) Sonde de température ambiante (ESM-10) - circuit I Sonde de température départ (ESM-) - circuit I Sonde de température de retour (ESM-) Sonde de température départ (ESM-) - circuit II Sonde de température ambiante (ESM-) - circuit II...
Page 3 Avant de commencer Faites des économies d’énergie et d’argent en améliorant votre confort Le régulateur ECL Comfort a été conçu par Danfoss pour régler la température dans les installations de chauffage. L’ECL Comfort : • gère la température de votre habitation selon vos préférences personnelles;...
Page 4 Détermination du type d’installation Ce chapitre traite des configurations d’installation les plus Système type 3 courantes. Si votre installation est différente, il faut choisir Circuit radiateur sur échangeur et circuit plancher l’installation qui lui ressemble le plus et l’adapter à la chauffant secondaire.
Page 5 Montage du régulateur Pour faciliter l’accès, il est préférable de monter le régulateur à proximité de la chaudière. Trois options de montage sont disponibles : • sur un mur; • sur rail DIN; • encastré dans un panneau. Le régulateur est livré sans accessoires de montage. Montage sur un mur Numéro de commande du socle mural : 087B1149.
Page 6 Raccordements électriques pour régulateurs 230 V c.a. Raccordements d’unités au 230 V ~ Raccordements des sondes de température N° de la Description Charge maximum N° de la Description Type (recommandé) borne borne Phase alimentation 230 V ~ 15 et 16 Neutre alimentation 230 V ~ 17 et 16 Sonde extérieure (S1)
Page 7 Raccordements électriques sur régulateurs 24 V c.a. Raccordements d’unités au 24 V et au 230 V Raccordements des sondes de température N° de la Description Charge maxi. N° de la Description Type (recommandé) borne borne 15 et 16 Phase alimentation 24 V ~ 17 et 16 Sonde extérieure (S1) ESM-10...
Page 8 La sonde de départ devra être installée à 15 cm maximum du point de mélange. Dans les systèmes avec échangeur de chaleur , Danfoss recommande d’installer le type ESMU sur le circuit retour de l’échangeur. S’assurer que l’état de surface du tuyau est propre avant de monter la sonde.
Page 9 Insérer la carte à puce Comprendre le fonctionnement de la carte à puce ECL La carte à puce ECL contient les réglages d’usine pour un type d’installation de chauffage standard. Si votre installation diffère de l’installation standard, il faudra adapter les paramètres du régulateur à la réalité de votre installation.
Page 10 Réglage des paramètres Réglage de la date et de de la carte à puce ECL l’heure - Ligne A Principes fondamentaux Il est possible de vérifier et de modifier les réglages repris Sélectionner la ligne A. sur la face grise de l’ECL, une fois le régulateur raccordé et Heure actuelle mis sous tension.
Page 11 Contrôle des Contrôle manuel - Ligne B températures et des composants de l’installation - Ligne B Sélectionner la ligne B. Sélectionner la ligne B. Le sélecteur de circuit permet d’afficher le circuit I ou II. Composants de l’installation contrôlés Mettre le régulateur en mode manuel Mode de fonctionnement Composants...
Page 12 Réglage de la courbe de chauffe - Ligne C Sélectionner la ligne C. Le symbole de la pente de la courbe de chauffe clignote. 2,2 2,6 3,0 3,4 Pente Décalage parallèle Pente Circuit Plage de réglage Réglage d’usine I/II 0.2 ... 3.4 Modifier la pente de la courbe de chauffe si nécessaire.
Page 13 Coupure automatique Limitation de la température d’été - Ligne 1 de départ - Ligne 2 1 Limite de température pour la coupure d’été 2 Limites mini. et maxi. de la température de départ Circuit Plage de réglage Réglage d’usine Circuit Plage de réglage Réglage d’usine I/II...
Page 14 Influence de la température ambiante - Ligne 3 Ce chapitre n’est applicable que si l’installation de B. Compensation d’ambiance chauffage est équipée d’une sonde de température Ce principe est utilisé dans les installations non équipées ambiante. Il y a 2 principes de base pour le réglage de de radiateurs avec robinet thermostatique.
Page 15 Régulation PI – Lignes 4 4 Bande proportionnelle Si l’on souhaite régler la régulation PI avec précision, Circuit Plage de réglage Réglage d’usine on peut utiliser la méthode suivante : I/II 1 ... 250 K 80 K • Régler le temps d’intégration (ligne 5) à sa valeur maximale (999 sec).
Page 16 Check list Check list Le régulateur ECL Comfort est-il prêt pour l’emploi ? Adaptation du régulateur à votre installation de chauffage Vérifier le bon raccordement électrique : Insérer la carte à puce, côté gris de face. - phase en borne 1 - neutre en borne 2 Régler la date et l’heure (ligne A)
Page 17 Paramétrage de la carte à Paramétrage de la carte à puce ECL puce ECL (Circuit I) (Circuit II) Date et heure Date et heure Voir chapitre 16 et 17 Voir chapitre 16 et 17 Voir chapitre 18 et 19 Voir chapitre 18 et 19 Composants de Composants de l’installation...
Page 18 Liste de paramètres Liste de paramètres secondaires secondaires Circuit I Circuit I Ligne Plage de réglage Réglage d’usine votre réglage Ligne Plage de réglage Réglage d’usine Votre réglage Choix de l’horloge Changement heure d’été/heure d’hiver 0 ... 5 ON/OFF Température extérieure minimale pour Adresse esclave autoriser un abaissement 0 ...
Page 19 Pour sauvegarder les paramètres personnels sur la 100% mémoire de la carte à puce ECL ( opération fortement recommandée par Danfoss ), voir détails au chapitre 34 « Copier avec la carte à puce ECL ». Inscrire les modifications dans la liste des paramètres au Temp.
Page 20 Paramètres de service 12-13 Paramètres de service 14-15 12 Chauffage accéléré (“ boost ”) 14 Constante d’optimisation Circuit Plage de réglage Réglage d’usine Circuit Plage de réglage Réglage d’usine I/II OFF / 10 ... 59 I/II 0 ... 99% Optimise les moments de rédémarrage et d’arrêt en fonction Réduit le temps de chauffe en augmentant la température de des périodes d’abaissement programmée afin d’assurer le départ du pourcentage choisi.
Page 21 Extended Service Paramètres de service 17-20 Paramètre de service 21 21 Arrêt total 17 Décalage température par rapport à régulateur esclave Circuit Plage de réglage Réglage d’usine Circuit Plage de réglage Réglage d’usine I/II ON / OFF OFF / 1 ... 20 Provoque ou non un arrêt total du chauffage durant les La température de départ calculée pour le circuit I peut être périodes d’abaissement.
Page 22 Paramètres de service 22-24 22 Dégommage de la pompe Circuit Plage de réglage Réglage d’usine I/II ON / OFF Actionne la pompe afin déviter le gommage pendant les longues périodes d’arrêt. Régler la fonction sur ON ou OFF. La pompe est actionnée 1 minute tous les 3 jours.
Page 23 Paramètres de service 31-32 Paramètres de service 33-34 33 Limitation température retour - point bas (X) 31 Limitation température retour - point haut (X) Circuit Plage de réglage Réglage d’usine Circuit Plage de réglage Réglage d’usine I/II -30 ... +15°C +15°C I/II -30 ...
Page 24 Paramètre de service 35 Paramètre de service 36 36 Influence de la limite mini. température de retour 35 Influence de la limite maxi. température de retour Circuit Plage de réglage Réglage d’usine Circuit Plage de réglage Réglage d’usine I/II -9.9 ... 0 ... 9.9 I/II -9.9 ...
Page 25 Paramètres de service 37-52 37 Fonction auto-adaptative de la limite de retour Circuit Plage de réglage Réglage d’usine I/II OFF / 1 ... 50 Cette fonction contrôle la rapidité à laquelle les écarts de température retour sont corrigés. Sélectionner le circuit. Cette fonction élimine l’écart entre la température de retour réelle et celle réglée, par intégration de la différence de température et...
Page 26 1 à 9. Les régulateurs ECL Comfort peuvent reliés par leur propre bus dans des installations importantes. Une seule sonde de température extérieure est nécessaire pour tous les régulateurs reliés entre eux.
Page 27 Copier avec la carte à puce ECL Charger ou sauvergarder? Sauvegarder les nouveaux réglages sur la carte à puce Le régulateur permet de transférer le contenu de la carte à ECL. puce ECL ( charger ) vers le régulateur, mais également de En plaçant la carte, côté...
Page 28 Glossaire Température de départ réelle Température réduite Température de départ réelle mesurée. Température souhaitée lors des périodes d’abaissement. Période de confort Température de retour Période pendant laquelle une température de confort est Température mesurée sur la tuyauterie de retour. programmée. Sonde d’ambiance Température de confort Sonde installée dans le local où...
Page 29 à l’écran. Avec ces données une nouvelle carte à puce ECL peut être obtenue auprès de l’installateur agréé Danfoss. Insérer la ( nouvelle ) carte à puce, côté jaune de face, dans le régulateur et copier les réglages et les paramètres...
Page 30 Eviter que des personnes non autorisées modifient vos réglages. Sélectionner le sens de la copie : de la carte Un grand avantage du régulateur ECL Comfort est la vers le régulateur (de gauche à droite). sécurité des réglages du système. Du moment que la carte à...
Page 31 Entrer un programme journalier personnalisé Ouvrir le couvercle et vérifier que la carte à puce ECL est Ajouter une période de confort. insérée, côté jaune de face. Appuyer simultanément sur les touches Aperçu du programme journalier actuel. « sélection » et « + ». Sélectionner les lignes 1 à...
Page 32 Réglage de la température ambinate Aller à ligne A Ajustements. • Avec sonde de température ambiante. Régler la température désirée. Que faire si la température demandée n’est pas atteinte ? S’assurer que le robinet thermostatique est Mode sélectionné complètement ouvert dans la pièce équipée de la Indication de l’état sonde de température.
Page 33 Sélection du mode de Sélectionner fonctionnement votre écran favori du régulateur Sélectionner le type d’écran à afficher en continu : A, B ou C. Indication du mode de Indicateur fonctionnement par une flèche d’état par une Température ambiante - écran A noire flèche blanche Indicateur...
Page 34 Faites des économies d’énergie et d’argent en améliorant votre confort. Danfoss a développé le régulateur ECL Comfort pour le contrôle automatique de températures d’installations de chauffage. Les avantages du régulateur ECL Comfort sont basés sur la sécurité du contrôle de l’installation de chauffage et un usage économique de l’énergie.
