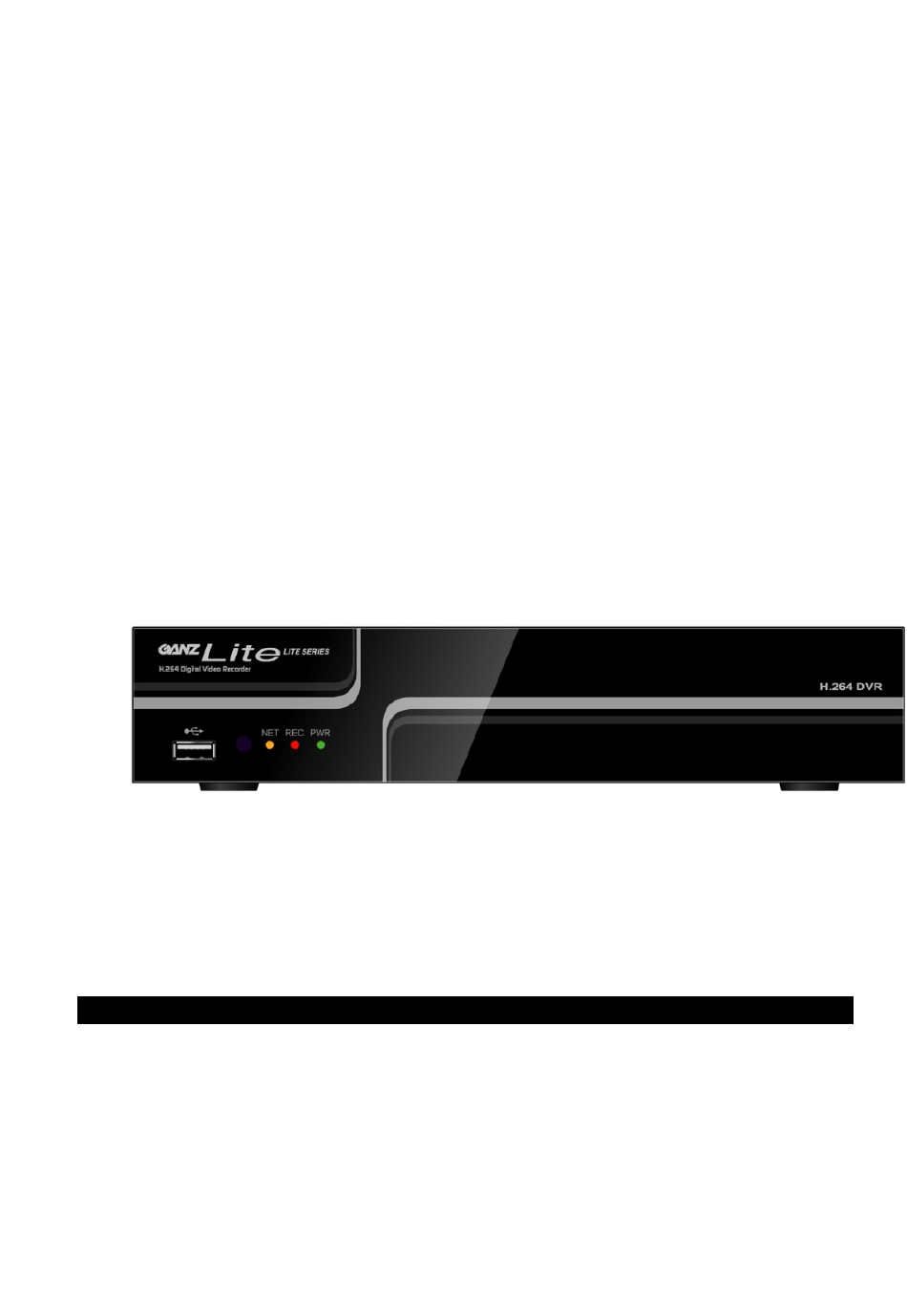

ENREGISTREUR VIDÉO
NUMÉRIQUE
GUIDE DE L'UTILISATEUR
4/8 CANAUX
•
Nous vous remercions d'avoir acheté cet enregistreur vidéo numérique.
•
Avant d'utiliser l'enregistreur vidéo numérique, lisez le guide de l'utilisateur
et assurez-vous de l'avoir compris.
•
Conservez le guide de l'utilisateur dans un endroit facilement accessible.
•
Avant de connecter et d'installer des caméras, écrans, alarmes et
ordinateurs d'autres fabricants, référez-vous au manuel d'instruction
concerné pour connaître les procédures appropriées.
VER V1.0 (C11)

Publicité

Table des Matières
loading

Manuels Connexes pour Ganz Lite Série

Sommaire des Matières pour Ganz Lite Série

  • Page 1 ENREGISTREUR VIDÉO NUMÉRIQUE GUIDE DE L'UTILISATEUR 4/8 CANAUX VER V1.0 (C11) • Nous vous remercions d'avoir acheté cet enregistreur vidéo numérique. • Avant d'utiliser l'enregistreur vidéo numérique, lisez le guide de l'utilisateur et assurez-vous de l'avoir compris. • Conservez le guide de l'utilisateur dans un endroit facilement accessible. •...

  • Page 2: Mesures De Sécurité

    MESURES DE SÉCURITÉ PRUDENCE : AFIN DE LIMITER LES RISQUES DE CHOC ÉLECTRIQUE,   LAISSEZ LE COUVERCLE (ET LE FOND) EN PLACE. AUCUNE PIÈCE INTERNE NE PEUT ÊTRE RÉPARÉE PAR L’UTILISATEUR. DÉLÉGUEZ L'ENTRETIEN À UN PERSONNEL QUALIFIÉ. L'éclair terminé par une flèche et inclus dans un triangle équilatéral avertit l'utilisateur de la présence d'une «...

  • Page 3: Table Des Matières

    Table des matières Limitation de responsabilité ....................... 4 Avertissements ............................ 4 Précautions d'emploi .......................... 7 Prévention des dysfonctionnements ....................7 Contenu de la livraison ........................8 BOUTONS DE COMMANDE 1. Face avant ..........................9 2. Connecteurs sur la face arrière ..................10 3.
  • Page 4 6.6. CONFIGURATION DES COURRIERS ÉLECTRONIQUES ......... 39 7. CONFIGURATION DU SYSTÈME ..................40 7.1. CONFIGURATION DE L'AFFICHAGE ................41 7.2. CONFIGURATION DATE/HEURE ................42 7.3. CONFIGURATION DES APPAREILS ................43 7.4. CONFIGURATION DES SORTIES A/V ................ 44 7.5. CONFIGURATION DES COMPTES ................45 8.

  • Page 5: Limitation De Responsabilité

    Limitations de responsabilité Les informations présentées dans le présent manuel sont considérées comme exactes et fiables à la date de sa publication. Elles sont susceptibles d'être modifiées sans avertissement. Des révisions ou de nouvelles éditions de ce document peuvent être publiées dans le but d'intégrer de telles modifications.
  • Page 6 débranchez le cordon d'alimentation de la prise de courant. Contactez le revendeur de votre EVN. Empêchez l'équipement d'entrer en contact avec de l'eau ou tout autre liquide ou d'y être immergé. Empêchez tout liquide de pénétrer à l'intérieur de l'appareil. L'EVN n'est pas étanche.
  • Page 7 Évitez de jeter les piles ou de les soumettre à des impacts brutaux susceptibles d'endommager leur enveloppe : cela pourrait entraîner des fuites et être à l'origine de blessures. Ne court-circuitez pas les bornes des piles avec des objets métalliques tels que des porte- clés : cela pourrait entraîner une surchauffe ou être à...

  • Page 8: Précautions D'emploi

    Précautions d'emploi Ne faites pas fonctionner l'équipement au-delà de la plage de températures, du taux d'humidité et de la puissance d'alimentation nominale spécifiés. N'utilisez pas l'équipement dans des conditions extrêmes, à de hautes températures ou avec un taux d'humidité élevé. Utilisez l'appareil à...

  • Page 9: Contenu De La Livraison

    Contenu de la livraison Vérifiez que l'emballage et son contenu ne sont visiblement pas endommagés. Si des composants, quels qu'ils soient, sont endommagés ou manquants, n'essayez pas d'utiliser l'unité et contactez immédiatement le fournisseur. Si vous devez retourner l'unité, elle doit être renvoyée dans son emballage original.

  • Page 10: Boutons De Commande

    I. BOUTONS DE COMMANDE 1. Façade avant ② ③ ④ ⑤ ① 1) Port USB : Connecter une clé USB ou un disque dur (HDD) pour sauvegarder rapidement des fichiers vidéo sur d'autres appareils ou pour mettre le micrologiciel à niveau. 2) Récepteur du signal de la télécommande : Ne cachez pas le port de réception de l'unité...

  • Page 11: Connecteurs Sur La Face Arrière

    2. Connecteurs sur la face arrière 1) RS-485 : pour connecter une caméra PTZ. 2) RELAIS (SORTIE D'ALARME 1) : pour connecter des relais de sortie d'alarme. 3) CAPTEUR (ENTRÉES D'ALARME 1 à 4/1 à 8) : pour connecter des entrées d'alarme.

  • Page 12: Télécommande

    3. Télécommande VER. ÉCHAP. HAUT LECTURE RALENTIE GAUCHE RETOUR RAPIDE DROITE AVANCE RAPIDE SAUVEGARDE MENU PAUSE ARRÊT LECTURE ENTRÉE MODE ENREGISTRER ZOOM FIGER SÉQUENCE AUTO PIP ÉCRAN   À   8 CANAUX     ÉCRAN À 4 CANAUX NUMÉRIQUE INFO RECHERCHE TEMPORELLE ENREGISTREUR VIDÉO NUMÉRIQUE...

  • Page 13: Installation & Connexions

    II. INSTALLATION & CONNEXIONS 1. Caméra, écran, microphone, capteur d'alarme et cordon d'alimentation 1.1. Schéma de configuration du système L'illustration suivante représente le système entièrement installé. ENREGISTREUR VIDÉO NUMÉRIQUE...
  • Page 14 1.2. Caméra Ce produit peut être installé avec un total de 4 ou 8 caméras. Branchez les caméras à l'ENTRÉE VIDÉO (BNC) sur la face arrière du système. Pour connecter une caméra PTZ, branchez la ligne de contrôle de la caméra PTZ aux bornes RS-485 TX+, RS-485 TX- et sa sortie vidéo à...
  • Page 15 1-3 AUDIO Le système a un canal d'entrée et de sortie audio. Si vous voulez enregistrer et lire un signal audio, branchez l'appareil audio nécessaire (microphone) sur AUDIO IN et le haut-parleur sur AUDIO OUTPUT (cf. illustration ci-dessous). 1-4 ÉCRAN La face arrière du système présente trois sorties vidéo (1-BNC, 1-VGA).

  • Page 16: Spécification Du Système D'ordinateur Pour Une Connexion Au Réseau

    2. Spécification du système d'ordinateur pour une connexion au réseau (a) Processeur : Pentium 4 2,0 GHz ou une version plus rapide (b) Mémoire système : 256 Mo (c) Résolution de l'écran : 1024 × 768, 32 bits couleurs (d) Système d'exploitation : Windows XP, VISTA, Windows 7 (e) Port Ethernet : 10/100 base-T (f) Bibliothèque : Microsoft DirectX 9.0c Il est recommandé...

  • Page 17: Opérations

    III. OPÉRATIONS Pour allumer l'EVN, raccordez l'alimentation au port situé à l'arrière de l'appareil. Quand l'EVN est allumé, l'écran Live View (visionnement en direct) apparaît après l'affichage de « DÉMARRAGE DU SYSTÈME » sur la barre de couleurs pendant approximativement 30 secondes. 1.
  • Page 18 2) Enregistrer Marche/Arrêt / Record On/Off 3) Lecture / Playback Configuration de l'écran : / Pause : Fige l'écran au mode direct (pause). / PIP : Image en incrustation / Zoom : Agrandissement. / Auto-Seq : Séquençage automatique. Cliquez sur le bouton droit de la souris pour quitter ce mode.
  • Page 19 Barre d'état : Affiche le pourcentage de l'espace actuellement utilisé sur le disque dur. (ex. : 99 % signifie que 99 % de la capacité totale du DD sont utilisés et qu'il reste seulement 1 % de libre.) : Affiche la date (jj/mm/aa par défaut), le jour de la semaine et l'heure (Format 24 heures par défaut).

  • Page 20: Mode Lecture

    2. MODE LECTURE Appuyez sur le bouton PLAY (LECTURE) de la télécommande ou cliquez sur : Lecture/Pause : STOP (arrêt) et retour au mode LIVE. : Retour rapide Augmente la vitesse de lecture arrière par ×2, ×4, ×8, ×16, ×32 et ×64. : Augmente la vitesse de lecture arrière par ×2, ×4, ×8, ×16, ×32 et ×64.

  • Page 21: Mode Ptz

    3. MODE PTZ Pour activer la commande PTZ (Pan/Tilt/Zoom, rotation horizontale, verticale et zoom), appuyez sur dans le menu Configuration du mode Direct. : Annule toutes les opérations PTZ. : Paramètre le numéro de PRÉRÉGLAGE. (1 à 255). : Va en position préréglée. : Enregistre l'emplacement PTZ actuel au numéro préréglé...
  • Page 22 : Aux. 1 à 8. Touche « AUTO » + touche « Numéro » (1 à 8). : Appuyer sur cette touche pour sauvegarder. (Remarque : fonction personnalisée pour un protocole spécifique.) (Remarque : Selon le protocole PTX, certaines fonctions peuvent être indisponibles.)  ...

  • Page 23: Menu Principal

    IV. MENU PRINCIPAL Pour accéder au menu principal, sélectionnez un compte d'utilisateur et son mot de passe. (Remarque : par défaut, « Admin » et « 000000 ».) : Basculement respectif vers le clavier alphabétique ou numérique. : Permet d'annuler la configuration et de sélectionner d'autres comptes d'utilisateurs.

  • Page 24: Configuration De L'enregistrement

    1. CONFIGURATION DES ENREGISTREMENTS 1.1. CONFIGURATION DES ENREGISTREMENTS OBJET RÉGLAGES Appuyez sur STOP (arrêt) pour arrêter l'enregistrement ou sur OVERWRITE (écraser) pour réutiliser le HDD une fois plein. 「 Stop 」 (arrêt) ： Arrête l'enregistrement. HDD FULL 「 Overwrite 」 (remplacer) ： Commence à remplacer les (HDD plein) données les plus anciennes du HDD par la suite de l'enregistrement.
  • Page 25 Video Configuration de la période de conservation de la vidéo. Preservation Les vidéos enregistrées sont automatiquement supprimées (conservation lorsque la période de conservation s'est écoulée. de la vidéo) Quality & Frame Configuration de la qualité et de la fréquence d'images pour Rate Setup chaque canal avec un type d'enregistrement normal et (Qualité...

  • Page 26: Configuration De La Qualité & De La Fréquence D'images

    1.2. CONFIGURATION DE LA QUALITÉ & DE LA FRÉQUENCE D'IMAGES OBJET RÉGLAGES Normal setup (configuration Sélectionne le mode d'enregistrement. normale)/ event setup (configuration par événement) Spécifie la résolution des images enregistrées pour chaque Resolution caméra. CIF : 360 × 240 (NTSC) / 360 × 288 (PAL) (résolution) FIELD (champ) : 720 ×...

  • Page 27: Configuration D'événements

    2. CONFIGURATION D'ÉVÉNEMENTS 2.1. CONFIGURATION DES MOUVEMENTS OBJET RÉGLAGES Quand un mouvement est détecté, le temps pendant lequel une Alarm Duration alarme retentit (en secondes). (seconds) [durée de l'alarme (en secondes)] (durée : de 1 à 60 secondes) Motion Popup Activez ou désactivez ces cases.

  • Page 28: Configuration Des Zones De Détection De Mouvement

    2.2. CONFIGURATION DES ZONES DE DÉTECTION DE MOUVEMENT La détection de mouvement a été divisée en une grille de 22 × 15. La zone de détection par défaut est le plein écran comme indiqué en transparent pour l'EVN local et en violet pour l'accès à distance. Les zones désélectionnées pour la détection de mouvement sont indiquées en rouge à...

  • Page 29: Configuration Des Capteurs

    2.3. CONFIGURATION DES CAPTEURS OBJET RÉGLAGES Alarm Duration Quand une alarme est détectée, le temps pendant lequel une alarme (durée de l'alarme) retentit en continu (en secondes). Sensor Popup Quand un capteur est détecté, le canal concerné s'affiche en plein (notification d'un écran.

  • Page 30: Configuration Des Programmes

    3. CONFIGURATION DES PROGRAMMES Configure les modes d'enregistrement normal, en fonction d'événements, de mouvement ou de capteur, sur une base quotidienne ou hebdomadaire. 3.1. CONFIGURATION DES PROGRAMMES OBJET RÉGLAGES Chaque page fournit 10 programmes de configuration. Il Page (page) existe 5 pages au total. Holiday Setup Appuyez sur ce bouton pour configurer les vacances, (configuration...
  • Page 31 Normal / Motion / Sensor Sélectionnez les modes d'enregistrement de chaque (normal/mouve programme. ment/capteur) 30   ENREGISTREUR VIDÉO NUMÉRIQUE...

  • Page 32: Configuration Des Enregistrements Programmés

    3.2. CONFIGURATION DES ENREGISTREMENTS PROGRAMMÉS Cliquez sur l'heure située à gauche. Le menu de configuration s'affiche alors. Vous pouvez effectuer une configuration détaillée par date, heure et événement. 3.3. CONFIGURATION DES VACANCES Configuration du programme des vacances de chaque mois avec un maximum de 50 jours.

  • Page 33: Configuration Des Caméras

    4. CONFIGURATION DES CAMÉRAS OBJET RÉGLAGES 1 à 8 (sur 8CH) La configuration peut être différente pour chaque ou 1 à 4 (sur canal. 4CH) Cochez ou décochez la case pour activer ou Covert (caché) désactiver la fonction de masquage en mode DIRECT.

  • Page 34: Configuration Ptz

    5. CONFIGURATION PTZ L'EVN permet aux utilisateurs de contrôler la fonction PTZ de leur caméra. Pour activer la fonction PTZ, le câble 485 doit être connecté au port RS-485 de l'EVN. OBJET RÉGLAGES Enable PTZ Activez ou désactiver cette case pour chaque canal afin (activer le PTZ) d'activer ou de désactiver la fonction PTZ.

  • Page 35: Configuration Du Réseau

    6. CONFIGURATION DU RÉSEAU Il existe trois façons de se connecter au réseau. Elles sont décrites ci-après. 6.1. DHCP Quand DHCP (Dynamic Host Configuration Protocol) est sélectionné, l'adresse IP est attribuée automatiquement par le serveur DHCP. OBJET RÉGLAGES IP Address Saisissez l'adresse IP fournie par le fournisseur d'accès à...

  • Page 36: Adresse Ip Statique

    6.2. ADRESSE IP STATIQUE Sélectionnez « Static IP » (adresse IP statique) pour votre connexion au réseau. Les informations suivantes vous sont demandées : OBJET RÉGLAGES IP Address Saisissez l'adresse IP fournie par le fournisseur d'accès à Internet. (adresse IP) Subnet Mask Saisissez l'adresse IP du masque de sous-réseau transmise par le (masque de sous-...

  • Page 37: Configuration Http

    6.4. CONFIGURATION HTTP OBJET RÉGLAGES Cochez cette case pour activer le serveur HTTP. Les Enable (activer) utilisateurs peuvent accéder à l'EVN à distance via le réseau si la fonction HTTP est activée. Saisissez un numéro de port valide compris entre 1 et 65 000. Port (port) La valeur par défaut est 7000.

  • Page 38: Configuration Ddns

    6.5. CONFIGURATION DDNS OBJET RÉGLAGES Enable DDNS Activez ou désactivez la fonction DDNS. (activer DDNS) DDNS Server Saisissez le serveur SMTP enregistré. dyndns.org : serveur DDNS publique (serveur DDNS) dvrhost.com : serveur DDNS pris en charge par le fabricant Saisissez le serveur SMTP enregistré complet. dyndns.org : nom d'utilisateur.dvrdns.com Domain Name...
  • Page 39 Password (mot de Saisissez votre mot de passe. passe) DDNS Test Vérifiez le statut enregistré pour le nom d'hôte sur dvrhost.com. (essai DDNS) (non disponible sur dyndns.org) ENREGISTREUR VIDÉO NUMÉRIQUE...

  • Page 40: Configuration Des Courriers Électroniques

    6.6. CONFIGURATION DES COURRIERS ÉLECTRONIQUES Quand des événements (VLOSS (perte vidéo), MOTION (mouvement)) se produisent, un e-mail est automatiquement envoyé au compte du destinataire. OBJET RÉGLAGES Enable E-mail Notification Cochez ou décocher la case pour activer ou désactiver la (activer la notification par e- fonction de notification par e-mail.

  • Page 41: Configuration Du Système

    7. CONFIGURATION DU SYSTÈME OBJET RÉGLAGES DVR Name Le nom de l'EVN s'affiche lorsque des utilisateurs se connectent à (nom de l'EVN) distance. DVR Location L'emplacement de l'EVN s'affiche lorsque des utilisateurs se (emplacement connectent à distance. de l'EVN) Language Appuyez sur ce bouton ou sur le symbole ▼...

  • Page 42: Configuration De L'affichage

    7.1. CONFIGURATION DE L'AFFICHAGE OBJET RÉGLAGES Auto-Seq Interval (intervalle de Configurez l'intervalle de temps (en secondes) entre les canaux séquençage au mode Auto-Seq (séquençage auto.) (intervalle = de 1 à 999). automatique) Show OSD (afficher Activez/Désactivez l'affichage OSD OSD) Show DVR Status Activez/Désactivez l'affichage du symbole EVN et du statut (afficher statut EVN) d'enregistrement.

  • Page 43: Configuration Date/Heure

    7.2. CONFIGURATION DE LA DATE/HEURE OBJET RÉGLAGES Hour Format (format 12 heures/24 heures de l'heure) Date format (format de mm-jj-aa/jj-mm-aa/aa-mm-jj la date) Date/Time Position Sélectionnez la position de l'affichage de la date et de (position de l'heure. date/heure) Change Date & Time (changer la date &...

  • Page 44: Configuration Des Appareils

    7.3. CONFIGURATION D'APPAREILS OBJET RÉGLAGES Buzzer & Relay Setup Accédez à la configuration de la sonnerie et du relais (sortie (configuration de la d'alarme). sonnerie & du relais) Activez ou désactivez ces cases. Si elle est activée, le Key Tone (tonalité des système émet un «...

  • Page 45: Configuration Des Sorties A/V

    7.4. CONFIGURATION DES SORTIES A/V OBJET RÉGLAGES VGA Resolution Configurez la résolution de la sortie VGA. (résolution VGA) (800 × 600, 1024 × 768, 1280 × 1024) Faites glisser le curseur ou appuyez sur /  pour ajuster Brightness (luminosité) la luminosité de votre caméra de 0 à 255. La valeur par défaut est 128.

  • Page 46: Configuration Des Comptes

    7.5. CONFIGURATION DES COMPTES Le menu Account Setup (configuration des comptes) permet d'accorder des autorisations d'accès à l'EVN via le réseau configurées indépendamment pour chaque utilisateur (4 au maximum) en fonction de leur rôle. Le compte administrateur et son mot de passe par défaut sont respectivement « admin » et « 000000 ». (Remarque : le mot de passe par défaut reste identique même après une mise à...

  • Page 47: Utilitaires

    8. UTILITAIRES OBJET RÉGLAGES Appuyez sur ce bouton pour accéder le menu d'initialisation du disque dur. Arrêtez les enregistrements avant d'accéder à ce menu. Dans le HDD Initialization menu, le système affiche toutes les données (modèle, (initialisation HDD) volume) du HDD installé dans l'EVN. Cochez le HDD que vous voulez initialiser puis appuyez sur «...
  • Page 48 Supprimez toutes les données d'un appareil USB. Accédez à l'initialisation USB puis appuyez sur YES USB Initialization (oui) pour supprimer toutes les données sur votre (initialisation USB) appareil USB. L'initialisation est terminée quand l'écran affiche « Succeed » (réussi). System Recovery Restaurez les valeurs par défaut du système.

  • Page 49: Configuration De La Sauvegarde

    V. SAUVEGARDE & RECHERCHE 1. CONFIGURATION DE LA SAUVEGARDE L'utilisateur peut sauvegarder n'importe quel segment de données enregistrées dans une période définie. Pour cela, vous devez brancher un CD R/W ou un appareil de stockage (USB) à l'EVN. Le fichier de sauvegarde est enregistré au format IRF qui peut être lu à...

  • Page 50: Configuration De La Recherche

    2. CONFIGURATION DE LA RECHERCHE OBJET RÉGLAGES Event Search Accédez au menu de recherche d'événement pour lire le fichier (recherche journal des événements. d'événement) Time Search Accédez au menu de recherche temporelle pour lire les données à (recherche l'aide de la fonction Time search calendar (calendrier de recherche temporelle) temporelle).
  • Page 51 OBJET RÉGLAGES Criteria (critères) Configurez les critères de recherche d'un événement. Page (page) Parcourez les pages d'événements. Date/Time La date et l'heure auxquelles l'événement s'est produit. (date/heure) Type d'événement défini comme suit : MOTION (mouvement) Mouvement détecté Video Loss (perte du signal Perte du signal vidéo vidéo) Remote Login (connexion à...

  • Page 52: Recherche Temporelle

    2.2. RECHERCHE TEMPORELLE La fonction Recherche temporelle permet de rechercher un moment défini à lire parmi les données d'enregistrement. Appuyez sur « Entrée » ou cliquez avec le bouton gauche de la souris sur la date pour laquelle vous voulez lire l'enregistrement. Remarque : les dates pour lesquelles des données sont enregistrées sont indiquées par un carré...
  • Page 53 Révisé en janvier 2012 Caractéristiques 4CH / 8CH techniques Entrée vidéo 4 (8) Sortie vidéo VGA, Sortie SPOT, composite (sélectionnable) Compression H.264 Résolution de l'affichage 720 × 480 (NTSC), 720 × 576 (PAL) en direct Entrée/Sortie d'alarme 4/1, 8/1 (relais) Système d'exploitation Linux embarqué...
  • Page 54 Informations relatives aux symboles DEEE Élimination conforme de ce produit (déchets d'équipements électriques et électroniques) (Applicable au sein de l'Union européenne et dans d'autres pays européens ayant des systèmes de tri sélectif.) Ce marquage apposé sur le produit ou sur sa documentation indique que, une fois usagé, ce produit ne doit pas être éliminé...

  • Page 55: Annexe 2 : Logiciel Ems

    Annexe 2 : LOGICIEL EMS EMS est un logiciel de gestion centralisée qui vous permet de visualiser et de gérer jusqu'à 300 EVN. Spécifications du système Votre système doit présenter les spécifications requises ci-dessous : Spécifications du système Spécifications du système minimales recommandées ·...
  • Page 56 Logiciel de gestion centralisée   Installer l'EMS Pour installer l'EMS : Insérez le CD du logiciel puis cliquez sur Install EMS  (installer l'EMS). Double-cliquez sur le fichier de configuration de l'EMS. REMARQUE : Il se peut que des avertissements relatifs à l'installation s'affichent. Ceci est normal.

  • Page 57: Ajouter Un Evn À Partir Du Réseau Local (Lan)

    Lancer l'EMS Pour lancer l'EMS : · Double-cliquez sur l'icône de l'EMS ( ) se trouvant sur le bureau. · L'identifiant d'utilisateur et son mot de passe par défaut sont respectivement « admin » et « 0 ». Ajouter un EVN à partir du réseau local (LAN) Après avoir ouvert EMS, vous pouvez ajouter un EVN.
  • Page 58 Logiciel de gestion centralisée   Cliquez sur l'EVN que vous voulez ajouter dans l'EMS puis cliquez sur Apply > OK (appliquer > OK). · L'EVN s'affiche dans la partie gauche. Appliquer OK Si vous avez modifié le mot de passe par défaut de l'EVN, sélectionnez l'EVN à...

  • Page 59: Ajouter Un Evn À L'aide D'une Adresse Ddns

    Ajouter un EVN à l'aide d'une adresse DDNS Si vous disposez de systèmes d'EVN qui présentent une configuration DDNS, vous pouvez les ajouter dans l'EMS. Configuration requise · Vérifiez le nom de domaine (« Domain Name ») dans le menu DVR (Utility/Information) (menu EVN, utilitaires/informations).
  • Page 60 Logiciel de gestion centralisée EMS Saisissez les informations suivantes dans les champs vides : · Name (nom) : saisissez le nom de l'EVN de votre choix. · IP/DDNS (IP/DDNS) : saisissez l'adresse DDNS de l'EVN (ex. : K045G7C.dvrhost.com). · Port (port) : saisissez le numéro de port de l'EVN. ·...
  • Page 61 Logiciel de gestion centralisée   Cliquez sur le bouton Offline (hors ligne) pour connecter l'EVN. Double-cliquez sur l'icône EVN pour commencer le visionnement. 1. Cliquez sur le bouton Offline (hors ligne). 2. Double-cliquez sur l'icône EVN. Résultat final Après avoir ajouté l'EVN, vous pouvez ajouter plusieurs EVN et les visionner dans un onglet. Pour changer d'EVN, cliquez sur les onglets situés au sommet de la fenêtre.
  • Page 62 Ajouter un EVN virtuel Un EVN virtuel vous permet d'ajouter des sources vidéo provenant de plusieurs EVN dans une fenêtre principale. Exemple Dans l'exemple ci-dessous, plusieurs sources vidéo provenant de deux EVN sont regroupées dans l'EVN virtuel. EVN n° 1 Vidéo diffusée à...
  • Page 63 Logiciel de gestion centralisée   Double-cliquez sur l'icône EVN virtuel dans le menu arborescent à gauche. Icône EVN virtuel Cliquez sur le symbole + pour développer le menu arborescent DVR (EVN). Cliquez sur le symbole + pour développer le menu arborescent.

  • Page 64: Créer De Nouveaux Dossiers & Sous-Dossiers De Groupes

    Logiciel de gestion centralisée EMS Créer de nouveaux dossiers & sous-dossiers de groupes Créer des dossiers et des sous-dossiers de groupes vous aide à organiser plusieurs EVN. Par exemple, vous pouvez créer un nouveau dossier pour chaque EVN différent. Pour créer des dossiers de groupe : Cliquez avec le bouton droit sur le dossier Group (groupe) puis cliquez sur New Group (nouveau groupe).

  • Page 65: Configurer Les Paramètres Généraux Du Système

    Logiciel de gestion centralisée   Configurer les paramètres généraux du système Pour configurer les paramètres généraux du système : Ouvrez EMS pour accéder à la fenêtre Login (connexion) puis cliquez sur Setup (configuration) ou cliquez sur File > Setup (fichier > configuration) après vous être connecté...

  • Page 66: Ajouter Des Utilisateurs

    Ajouter des utilisateurs Vous pouvez ajouter plusieurs utilisateurs à l'EMS en précisant les menus DVR (EVN) auxquels chacun d'entre eux a accès. Pour ajouter un utilisateur : Identifiez-vous dans EMS. Cliquez sur File > EMS Account (fichier > Compte EMS). Saisissez les informations suivantes : ·...

  • Page 67: Enregistrer Des Vidéos Sur Le Disque Dur

    Enregistrer des vidéos sur le disque dur EMS vous permet d'enregistrer des vidéos sur votre disque dur local. La quantité de vidéos que vous pouvez enregistrer dépend de la taille du disque dur de votre ordinateur. Pour enregistrer une vidéo : Au cours d'un visionnement en direct, cliquez sur le bouton Rec ( enregistrer).

  • Page 68: Lire Une Vidéo Enregistrée

    Lire une vidéo enregistrée La vidéo est enregistrée en tant que fichier propriétaire qui peut être lu uniquement dans EMS. Pour lire des fichiers vidéo enregistrés : À partir de la fenêtre principale, cliquez sur File > File Playback (fichier > lire un fichier).
  • Page 69 Logiciel de gestion centralisée Recherche distante La recherche distante vous permet de rechercher une vidéo archivée sur l'EVN. Remarque : Seul le mode d'enregistrement normal est pris en compte pour la recherche. La recherche par mouvement et par alarme n'est pas prise en charge. Configuration requise ·...

  • Page 70: Commandes De Lecture D'une Vidéo

    Logiciel de gestion centralisée   Commandes de lecture d'une vidéo Lorsque vous avez lancé la lecture de la vidéo, utilisez les commandes vidéo pour diriger la lecture de la vidéo. Utilisez les commandes de lecture pour contrôler la vitesse de lecture. Sélectionnez l'heure.

  • Page 71: Enregistrer Des Fichiers Vidéo

    Pour rechercher la vidéo : a. Cliquez sur pour sélectionner le mois voulu. b. Sélectionnez la date à laquelle la vidéo a été enregistrée. c. Sélectionnez l'heure. d. Sélectionnez la minute. Bouton Lecture Cliquez sur le bouton Play (lecture) pour commencer à visionner la vidéo. Enregistrer des fichiers vidéo Vous pouvez enregistrer les fichiers vidéo propriétaires sur votre disque dur local à...

  • Page 72: Convertir Des Fichiers Vidéo Au Format Avi

    Convertir des fichiers vidéo au format AVI Convertir des fichiers vidéo propriétaires .CMS au format .AVI vous permet de lire la vidéo sur un ordinateur sur lequel le logiciel EMS n'est pas installé. Configuration requise · Vérifiez que vous vous trouvez dans le menu Local Search (recherche locale) en cliquant avec le bouton droit sur l'EVN puis en cliquant sur Local Search (recherche locale).

  • Page 73: Programmer Une Sauvegarde

    Logiciel de gestion centralisée   Programmer une sauvegarde Vous pouvez programmer une sauvegarde régulière des vidéos sur votre disque dur local. Vous pouvez configurer le programme de sorte à sauvegarder 24 heures de vidéo ou une durée définie uniquement. Configuration requise ·...
  • Page 74 Dans le menu déroulant Minute (minute), saisissez le temps d'attente (en minutes) avant que le système ne commence l'enregistrement. Par exemple, si vous saisissez 10 minutes, le système sauvegardera l'enregistrement vidéo de 8:10 à 9:10. Dans le menu déroulant Hour (heure), saisissez l'heure à laquelle vous voulez commencer la sauvegarde.

  • Page 75: Effectuer Une Capture D'écran

    Logiciel de gestion centralisée   Effectuer une capture d'écran Vous pouvez effectuer une capture d'écran aux formats d'image JPEG ou Bitmap (.JPG ou .BMP). Pour effectuer une capture d'écran : Au cours d'un visionnement en direct, cliquez sur Capture ( , capturer).

  • Page 76: Changer De Mode De Visionnement

    Changer de mode de visionnement Pour modifier le mode de visionnement dans EMS : Identifiez-vous dans EMS et connectez-vous à un EVN. Cliquez sur pour modifier le mode de visionnement (un canal, quatre canaux...). Cliquez ici pour modifier le mode de visionnement. Séquençage Si vous surveillez plusieurs EVN, vous pouvez changer d'onglet en continu.
  • Page 77 Logiciel de gestion centralisée E-map La fonction E-map vous permet de visualiser la carte de toutes les caméras dans une image Jpeg. Exemple Liste des caméras À partir de la liste de Image Jpeg du plan d'une maison caméras, vous pouvez faire glisser l'icône d'une caméra sur l'image Jpeg.

  • Page 78: Configuration De L'e-Map

    Cliquez sur File > Background (fichier > arrière-plan). Localisez l'emplacement du fichier à importer puis cliquez sur Open   (ouvrir). Faites glisser les caméras voulues de la liste de caméras sur l'image. CONSEIL : Vous pouvez également faire glisser l'icône d'un EVN ou d'une e-map sur l'image.

  • Page 79: Visionner Une Vidéo Sur L'e-Map

    Logiciel de gestion centralisée Visionner une vidéo sur l'e-map Lorsque vous avez placé vos caméras sur l'e-map, vous pouvez visualiser et rechercher des canaux directement à partir de l'e-map. Pour visualiser une vidéo en direct sur l'e-map : · Double-cliquez sur l'icône de la caméra voulue pour ouvrir la visualisation en direct. Canal en direct Configurer les paramètres des caméras de l'e-map Pour configurer les paramètres des...

  • Page 80: Effectuer Un Zoom Sur L'e-Map

    Logiciel de gestion centralisée EMS Effectuer un zoom sur l'e-map · Pour effectuer un zoom sur l'e-map, cliquez sur les boutons Zoom In / Zoom Out , agrandir/réduire). Agrandir/Réduire Supprimer une icône de caméra de l'e-map · Sélectionnez l'icône de la caméra sur l'e-map puis cliquez sur le bouton Remove Item , supprimer l'élément).

  • Page 81: Afficher L'intégrité De L'evn

    Logiciel de gestion centralisée EMS Afficher l'intégrité de l'EVN Pour afficher le statut de l'EVN : Sélectionnez l'EVN dans l'arborescence des menus à gauche. Cliquez sur le bouton Health ( , intégrité). Fermer des fenêtres Pour fermer des onglets ouverts : ·...
  • Page 82 Logiciel de gestion centralisée EMS Journal de l'EVN Le journal de l'EVN vous permet de contrôler des événements qui se sont produits dans l'EVN tels qu'un dysfonctionnement du disque dur, une perte vidéo, la détection d'un mouvement et les paramètres d'alarme. Pour accéder au journal de l'EVN : Connectez-vous à...
  • Page 83 Logiciel de gestion centralisée EMS Journal système EMS Le journal EMS vous permet d'afficher les événements vidéo qui se sont produits dans le système (mouvement, perte de caméra...). Configuration requise : · Les EVN sont en ligne et connectés à l'EMS. Pour afficher le journal système : Cliquez sur le bouton EMS Log (journal EMS).

  • Page 84: Configurer Les Préréglages Ptz

    Logiciel de gestion centralisée EMS Pour activer la commande PTZ, cliquez sur le bouton PTZ ( , PTZ). REMARQUE : Avant d'utiliser la commande PTZ, vous devez sélectionner le canal qui dispose d'une caméra PTZ. Rotation horizontale & verticale Zoom arrière Zoom avant Mise au point avant Mise...
  • Page 85 numéro de préréglage puis cliquez sur OK. ENREGISTREUR VIDÉO NUMÉRIQUE 84 ...
  • Page 86 Logiciel de gestion centralisée EMS Configuration du système Pour accéder au menu de configuration du système global : Cliquez avec le bouton droit sur l'EVN que vous voulez configurer. Configuration Cliquez sur Setup (configuration) à partir du sous-menu pour accéder au menu Full Setup (configuration globale).

  • Page 87: Configurer L'onglet D'action Suite À Un Événement

    Logiciel de gestion centralisée EMS Configurer l'onglet d'action suite à un événement L'onglet Post Event Action (action suite à un événement) permet au système de vous alerter quand un événement d'alarme déclenche l'EVN. Par exemple, si le système détecte un mouvement à...
  • Page 88 Logiciel de gestion centralisée EMS · Parameter (paramètres) : Sélectionnez le son d'alerte qui doit être joué par l'ordinateur. Cliquez ici pour configurer les paramètres Command and Parameter (commande et paramètres). Cliquez sur Apply (appliquer) puis sur OK pour enregistrer vos paramètres. Sous Alarm Output (sortie d'alarme), cliquez avec le bouton droit sur l'icône représentant une ampoule et sélectionnez Control (commande).

  • Page 89: Configurer Des Messages De Notification Indépendants

    Logiciel de gestion centralisée EMS Configurer des messages de notification indépendants Vous pouvez configurer EMS de sorte à générer des fenêtres de message indépendantes quand un événement se produit. Pour configurer EMS de sorte à générer des messages indépendants en cas d'événement : Développez le menu arborescent sous l'EVN que vous voulez configurer.

  • Page 90: Configurer Des Vidéos De Notification Indépendantes

    Logiciel de gestion centralisée EMS Résultat Quand la caméra détecte un mouvement, une fenêtre indépendante apparaît en bas à droite de l'écran pour vous alerter. Configurer des vidéos de notification indépendantes Vous pouvez configurer EMS de sorte à générer des fenêtres de vidéo indépendantes quand un événement se produit.
  • Page 91 Logiciel de gestion centralisée EMS À partir du menu déroulant Events (événements), sélectionnez le type d'événement pour lequel EMS doit générer une fenêtre indépendante quand un événement est détecté. À partir du menu déroulant Device (appareil), sélectionnez le nom de votre EVN. À...

  • Page 92: Exécuter Ems Sur Plusieurs Écrans

    Logiciel de gestion centralisée EMS Exécuter EMS sur plusieurs écrans EMS peut prendre en charge un maximum de 8 écrans dans un seul système. Utiliser 8 écrans demande beaucoup de ressources. Les spécifications recommandées pour le système sont énumérées ci-après. Si votre système ne répond pas aux spécifications mentionnées ci-dessous, votre système risque de rencontrer une baisse de performance.

  • Page 93: A Nnexe 3 : Visionnement À Distance Sur Un Ordinateur Mac

    Visionnement à distance sur un ordinateur Mac                     A nnexe 3 : VISIONNEMENT À DISTANCE   SUR UN ORDINATEUR MAC Vous pouvez vous connecter à distance et configurer votre EVN à l'aide du navigateur Safari dans Mac OSX 10.6 ou une version ultérieure.
  • Page 94 Visionnement à distance sur un ordinateur Mac Étape 2 sur 2 : Configurer et lancer l'iDVR. Double-cliquez sur l'icône iDVR pour lancer le programme. Saisissez les informations suivantes : · IP (adresse IP) : Saisissez l'adresse IP locale de l'EVN ou son adresse DDNS complète (ex.

  • Page 95: A Nnexe 4 : Visionnement À Distance Sur Un Ordinateur Pc

    Visionnement à distance sur un ordinateur PC                     A nnexe 4 : VISIONNEMENT À DISTANCE   SUR UN ORDINATEUR PC En plus du logiciel client distant EMS, vous pouvez aussi visionner votre système à distance à...
  • Page 96 Visionnement à distance sur un ordinateur PC Cliquez sur la barre d'avertissement et sélectionnez Install This Add-on for All Users on This Computer (installer ce composant additionnel pour tous les utilisateurs de cet ordinateur). Cliquez sur Install (installer) pour continuer. Le visionnement en direct commence quand le logiciel a été...

  • Page 97: A Nnexe 5 : Connectivité Mobile

    Connectivité mobile                     A nnexe 5 : CONNECTIVITÉ MOBILE   La série LR est compatible avec les appareils iPhone/iPad, BlackBerry et Android. iPhone/iPad MobileCMSmini est une application pour iPhone et iPad qui vous permet de visionner à distance votre EVN de la série LR.
  • Page 98 Connectivité mobile Configurer MobileCMS mini Après avoir installé l'application, saisissez les informations relatives à votre EVN pour vous connecter à distance. Étape 1 sur 2 : Saisir les informations relatives à votre EVN. Pour saisir les informations relatives à votre EVN dans MobileCMS mini : Touchez le bouton ( Bouton + Saisissez les informations suivantes :...

  • Page 99: Caractéristiques Et Fonctionnalités De Mobilecms Mini

    Connectivité mobile Étape 2 sur 2 : Se connecter à l'EVN. Pour vous connecter à l'EVN : Appuyez sur le nom de l'EVN auquel vous voulez vous connecter. REMARQUE : Pour supprimer un compte, passez votre doigt sur le nom de l'EVN que vous voulez supprimer.

  • Page 100: Modifier La Vue Au Cours D'un Visionnement Normal

    Connectivité mobile Contrôler des caméras PTZ Pour contrôler des caméras PTZ connectées : Sélectionnez le canal sur lequel la caméra PTZ est connectée. Cliquez sur le bouton PTZ Faire glisser son doigt pour faire pivoter la caméra horizontalement et verticalement. Ouvrir l'iris Mise au point Quitter...

  • Page 101: Configurer Le Menu Relais

    Connectivité mobile Configurer le menu Relais Pour ouvrir le menu de relais d'alarme : Cliquez sur le bouton Relay (relais). Bouton Déclencher Sélectionner la durée du relais Sélectionnez la durée du relais puis appuyez sur Trigger (déclencher) pour activer le relais.

  • Page 102: Appareils Basés Sur Le Système D'exploitation Android

    Connectivité mobile Appareils basés sur le système d'exploitation Android MobileCMS mini est une application Android qui vous permet de visionner votre EVN à distance. MobileCMS mini permet uniquement de visionner des vidéos. REMARQUE : Ces instructions reposent sur le smartphone HTC Wildfire. Pour connaître les REMARQUE : instructions d'installation spécifiques, consultez le manuel de l'utilisateur de votre smartphone.
  • Page 103 Connectivité mobile Configurer MobileCMS mini Étape 1 sur 2 : Saisir les informations relatives à l'EVN. Pour configurer MobileCMS mini : Appuyez sur New (nouveau). Saisissez les informations suivantes : · DVR (EVN) : Saisissez le nom de l'EVN voulu. ·...
  • Page 104 Connectivité mobile Caractéristiques et fonctionnalités de MobileCMS mini Appuyer ici pour Appuyer ici pour modifier ouvrir la fenêtre de le mode de visionnement connexion en direct des vidéo (H.264 est recommandé). Appuyer ici pour changer de canal Appuyer ici pour passer à au quadruple visionnement. ENREGISTREUR VIDÉO NUMÉRIQUE...

  • Page 105: Appareils Compatibles

    Connectivité mobile BlackBerry « Connection h.264 » est l'application BlackBerry qui vous permet de visionner votre EVN à distance. Connection h.264 permet uniquement de visionner des vidéos. REMARQUE : Appareils compatibles · BlackBerry 9000, 9700, 9800 · BlackBerry Desktop Manager 4.6 et versions ultérieures ·...

  • Page 106: Activer La Fonction Apn (Nom Du Point D'accès)

    Connectivité mobile Activer la fonction APN (nom du point d'accès) Pour que l'application fonctionne, vous devez activer la fonction APN (Access Point Name, nom du point d'accès) sur votre BlackBerry. Contactez votre fournisseur d'accès à Internet pour connaître le nom APN de votre BlackBerry. Pour activer l'APN : , menu).
  • Page 107 Connectivité mobile Étape 1 sur 3 : Installer le fichier .alx sur un BlackBerry. Pour installer Connection h.264 sur votre BlackBerry : L'application distante BlackBerry peut être fournie par CBC Co, Ltd. Extrayez les fichiers .ZIP vers un dossier. Le fichier .ZIP contient deux fichiers, l'un ayant une extension .ALX et l'autre .COD.
  • Page 108 Connectivité mobile Saisissez les informations suivantes : · NAME (nom) : Saisissez le nom de l'EVN voulu. · IP (adresse IP) : Saisissez l'adresse IP de l'EVN ou son adresse DDNS (ex. : K045R53D.dvrhost.com). · PORT (port) : Saisissez le numéro de port de l'EVN. ·...

  • Page 109: Caractéristiques Et Fonctionnement

    Connectivité mobile Caractéristiques et fonctionnement Changer de canal Au cours d'un visionnement en direct, appuyez sur le bouton Menu ( , menu) pour ouvrir le sous-menu. Sélectionnez Single (simple), puis sélectionnez le canal voulu. Visionnement en plein écran Au cours d'un visionnement en direct, appuyez sur le bouton Menu ( , menu) pour ouvrir le sous-menu.

Table des Matières
