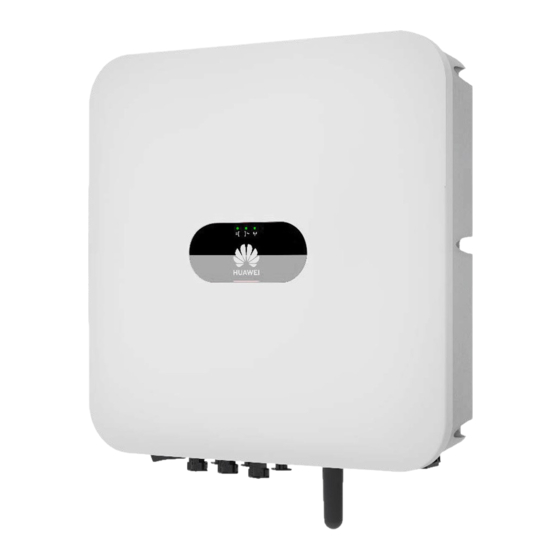

Huawei SUN2000L-2KTL Guide Rapide

SUN2000L-(2KTL-5KTL)
Guide rapide
Édition : 03
Référence : 31508725
Date : 30/05/2018
1
Présentation
2
Installation de l'appareil
Conditions d'installation
2.1
Inclinaison et espace
REMARQUE
Si plusieurs onduleurs doivent ê tre installé s, consultez le manuel d'utilisation SUN2000L-(2KTL-5KTL) pour connaî tre les dimensions d'installation.
Installation du support de montage
2.2
Installation sur support
Préparez des assemblages de boulons en acier inoxydable M8 (y compris les rondelles plates, les rondelles
Belleville et les boulons M8) de longueur appropriée, ainsi que des rondelles plates et des écrous assortis en
fonction des spécifications du support.
Il est recommandé
d'appliquer de la
peinture antirouille
sur l'emplacement
des trous afin de
les protéger.
1
Copyright © Huawei Technologies Co., Ltd. 2018. Tous droits réservés.
(1) Panneau avant
(3) Support de montage
(5) LED
(7) Bornes d'entrée CC (PV1+/PV1–)
(9) Bornes de batterie (BAT+/BAT–)
(11) Port de sortie CA (AC)
(13) Port d'antenne (ANT)
(15) Point de mise à la terre
AVIS
1. Les informations contenues dans le présent document peuvent être
modifié es sans préavis. La préparation de ce document a reç u toute
l'attention requise pour assurer l'exactitude de son contenu, mais
l'ensemble des déclarations, informations et recommandations qu'il
contient ne saurait constituer une quelconque garantie, directe ou
indirecte.
2. Avant d'installer l'appareil, lisez attentivement le manuel d'utilisation
pour vous familiariser avec les informations et les précautions de
sécurité du produit. Connectez-vous sur le site
http://support.huawei.com/carrier/ et recherchez le modèle de l'appareil
sur la page d'onglet Product Support pour consulter ou obtenir ce
manuel.
3. Seuls les électriciens certifié s sont autorisé s à utiliser l'appareil. Les
opérateurs doivent constamment porter un équipement de protection
individuelle (EPI) adapté.
4. Avant l'installation de l'appareil, vérifiez que le contenu de l'emballage
est intact et complet conformé ment à la liste de colisage. Si vous
constatez un dommage ou qu'il manque un composant, contactez votre
revendeur.
5. Huawei ne sera pas responsable des consé quences causées par la
violation des réglementations de stockage, de transport, d'installation et
d'utilisation spé cifiées dans ce document et dans le manuel d'utilisation.
Dimensions
(2) Plaque de montage
(4) Dissipateur thermique
(6) Commutateur CC (DC SWITCH)
(8) Bornes d'entrée CC (PV2+/PV2–)
(10) Port COM (COM)
(12) Valve de ventilation
(14) Port d'alarme (ALARM)
