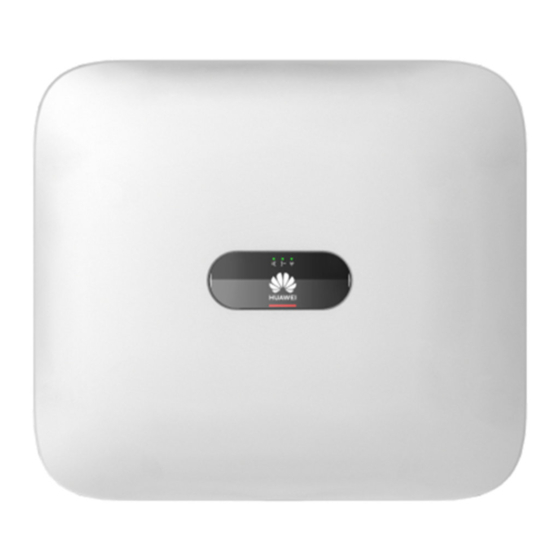

Huawei SUN2000-8KTL-M2 Guide Rapide
Huawei SUN2000-8KTL-M2 Guide Rapide

Huawei SUN2000-8KTL-M2 Guide Rapide

Masquer les pouces Voir aussi pour SUN2000-8KTL-M2:

Publicité

Liens rapides

SUN2000-(8KTL-20KTL)-M2
Guide rapide
Édition : 06
Référence : 31500BCA
Date : 25/06/2021
HUAWEI TECHNOLOGIES CO., LTD.

Publicité

Table des Matières
loading

Sommaire des Matières pour Huawei SUN2000-8KTL-M2

  • Page 1 SUN2000-(8KTL-20KTL)-M2 Guide rapide Édition : 06 Référence : 31500BCA Date : 25/06/2021 HUAWEI TECHNOLOGIES CO., LTD.
  • Page 2: Description Du Produit

    5. Utilisez des outils isolants pour installer l'appareil. Pour votre sécurité, portez un équipement de protection individuelle (EPI) adapté. 6. Huawei ne sera pas responsable des conséquences causées par la violation des réglementations de stockage, de transport, d'installation et d'utilisation spécifiées dans ce document et dans le manuel de l'utilisateur.
  • Page 3: Installation De L'équipement

    Installation de l'équipement Conditions d'installation Angle Espace Dimensions Deux trous de vis M6 sur les côtés droit et gauche de l'onduleur sont réservés à l'installation d'un auvent.
  • Page 4: Installation De L'onduleur

    Installation de l'onduleur Déplacer un onduleur Lors du perçage des trous, évitez les canalisations d'eau et les câbles d'alimentation enfouis dans le mur. 1. Installez le support de montage. • Des boulons à expansion M6x60 sont fournis avec l'onduleur. Si la longueur et la quantité de boulons ne sont pas conformes aux exigences d'installation, préparez vous-même les boulons d'expansion en acier inoxydable M6.
  • Page 5: Raccordements Électriques

    à l'onduleur sont sur la position OFF. Autrement, la tension élevée de l'onduleur peut causer des électrochocs. N° Élément Type Caractéristiques Section du conducteur : Câble • ≥ 6 mm (SUN2000-8KTL-M2/SUN2000-10KTL- d'extérieur en Câble PE M2/SUN2000-12KTL-M2) cuivre à un • ≥ 10 mm (SUN2000-15KTL-M2/SUN2000- conducteur...
  • Page 6: Installation Du Câble Pe

    Installation du câble PE Ne branchez pas le conducteur neutre sur le boî tier comme un câble PE. Cela risquerait d'entraî ner des chocs électriques. • Le point PE du port de sortie CA est utilisé uniquement comme point équipotentiel PE et ne peut pas remplacer le point PE du boî...
  • Page 7 Câble à cinq conducteurs (L1, L2, L3, N et PE) • Cette section décrit comment connecter un câble d'alimentation de sortie CA à un connecteur CA. • Un câble d'alimentation de sortie CA à trois conducteurs peut être connecté de la même façon.
  • Page 8: Installation Du Câble D'alimentation D'entrée Cc

    Installation du câble d'alimentation d'entrée CC 1. Assurez-vous que la sortie du module PV est bien isolée à la terre. 2. Utilisez les bornes métalliques positives et négatives Staubli MC4, ainsi que les connecteurs CC fournis avec l'onduleur solaire. L'utilisation de bornes positives et négatives et de connecteurs CC incompatibles peut causer de graves dommages.
  • Page 9: Facultatif) Installation Du Smart Dongle

    Tirez sur le câble d'alimentation d'entrée CC afin de vérifier qu'il est correctement raccordé. Déclic (Facultatif) Installation du Smart Dongle • Si vous utilisez la communication WLAN-FE, installez un Smart Dongle WLAN-FE (SDongleA-05). • Si vous utilisez la communication 4G, installez un Smart Dongle 4G (SDongleA-03). •...
  • Page 10 Smart Dongle 4G (communication 4G) • Si votre Smart Dongle est dépourvu de carte SIM, préparez une carte SIM standard (taille : 25 mm x 15 mm) d'une capacité supérieure ou égale à 64 Ko. • Installez la carte SIM dans le sens de la flèche. •...
  • Page 11: Facultatif) Installation Du Câble De Signal

    (Facultatif) Installation du câble de signal • Tous les modèles d'onduleurs ne sont pas livrés avec le connecteur de câble de signal. • Lorsque vous posez le câble de signal, séparez-le des câbles d'alimentation et tenez-le hors de portée des sources d'interférence fortes pour éviter les interférences de communication. •...
  • Page 12 Dans le scénario de mise en réseau du Smart Dongle, le SmartLogger ne peut pas être connecté. • Le capteur de puissance intelligent est nécessaire pour la limite d'exportation. Seul le capteur de puissance intelligent DTSU666-H (fourni par Huawei) peut être utilisé. Scénario de mise en réseau de SmartLogger •...
  • Page 13 (Facultatif) Installation du câble de communication RS485 (superposition d'onduleur) 1. Branchez le câble de signal au connecteur du câble de signal. 2. Raccordez le connecteur de câble de signal au port de communication. Port de communication (COM)
  • Page 14: (Facultatif) Installation Du Câble De Signal Du Capteur De Puissance Intelligent

    (Facultatif) Installation du câble de signal du capteur de puissance intelligent 1. Branchez le câble de signal au connecteur du câble de signal. 2. Raccordez le connecteur de câble de signal au port de communication. Port de communication (COM)
  • Page 15 (Facultatif) Installation du câble de signal de contact sec de programmation du réseau électrique 1. Branchez le câble de signal au connecteur du câble de signal. 2. Raccordez le connecteur de câble de signal au port de communication. Port de communication (COM)
  • Page 16: Vérification De L'installation

    Vérification de l'installation N° Critères d'acceptation L'onduleur est correctement installé en toute sécurité. Les câbles sont acheminés correctement et conformément aux exigences du client. L'installation du Smart Dongle est correcte et sûre. Les attaches de câble sont réparties de manière uniforme et sans bavure. Le raccordement du câble PE est correct, sûr et fiable.
  • Page 17 5. Observez les indicateurs LED pour vérifier le statut d'exploitation de l'onduleur. État (Clignotement lent : allumé pendant 1 seconde, puis éteint Type pendant 1 seconde. Clignotement Signification rapide : allumé pendant 0,2 seconde, puis éteint pendant 0,2 seconde) L'onduleur solaire fonctionne en mode Vert fixe Vert fixe Connecté...
  • Page 18: Mise En Service

    6. (Facultatif) Observez le voyant LED pour vérifier le statut d'exploitation du Smart Dongle. Smart Dongle WLAN-FE Description Couleur État Jaune (clignotement Le dongle est sécurisé et vert et rouge Fixe sous tension. simultané) Clignotement rapide Les paramètres de Rouge (allumé...
  • Page 19: Téléchargement De L'application

    Téléchargement de l'application Méthode 1 : rechercher FusionSolar dans Huawei AppGallery et télécharger le dernier package d'installation. Méthode 2 : accéder à https://solar.huawei.com depuis le navigateur du téléphone portable et télécharger le dernier package d'installation. Méthode 3 : scanner le QR code suivant et télécharger le dernier package d'installation.
  • Page 20: Création D'une Centrale Pv Et D'un Propriétaire De Centrale

    Pour créer plusieurs comptes Installateur d'installateur pour une même société, connectez- vous à l'application FusionSolar et appuyez sur Ajouter un utilisateur pour créer un compte d'installateur. Création d'une centrale PV et d'un propriétaire de centrale Pour plus d'informations, consultez le Guide rapide, application document FusionSolar...
  • Page 21: Définition De La Disposition Physique Des Optimiseurs Photovoltaï Ques Intelligents

    à l'écran de celle-ci. Sélectionnez Disposition, appuyez sur puis transférez la photo du modèle de disposition physique lorsque vous y êtes invité. 2. Connectez-vous à https://intl.fusionsolar.huawei.com pour accéder à l‘interface utilisateur Web du système de gestion PV intelligent FusionSolar. Sur la Accueil, cliquez sur le nom de la centrale pour accéder à...
  • Page 22 Vous pouvez également transférer la photo du modèle de disposition physique sur l'interface utilisateur Web, en procédant comme suit : connectez-vous à https://intl.fusionsolar.huawei.com pour accéder à l‘interface utilisateur Web du système de gestion PV intelligent FusionSolar. Sur la Accueil, cliquez sur le nom de la centrale pour accéder à la page de celle-ci. Sélectionnez Disposition, cliquez sur Cliquez pour uploader, puis transférez la photo du modèle de...
  • Page 23: Questions Fréquentes

    Pour plus d'informations, consultez les documents Hosting Cloud Quick Guide (Distributed Solar Inverters + SmartLogger1000A + RS485 Networking) PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters + SmartLogger3000 + RS485 Networking) . Vous pouvez également scanner les codes QR pour obtenir les documents.
  • Page 24: Réinitialisation Du Mot De Passe

    2. Connectez-vous à l'onduleur solaire WLAN en tant qu'installer pour accéder à l'écran Mise en service de l'appareil. Réinitialisation du mot de passe 1. Assurez-vous que le SUN2000 se connecte en même temps aux alimentations CA et CC. Les indicateurs s'allument en vert fixe ou clignotent lentement pendant plus de 3 minutes.
  • Page 25: Coordonnées Du Service Client

    Pays Téléphone d'assistance des services France Allemagne Espagne eu_inverter_support@huawei.com 0080033888888 Europe Italie Royaume-Uni Pays-Bas Autres pays Pour plus de détails, consultez le site solar.huawei.com. Australie eu_inverter_support@huawei.com 1800046639 Turquie eu_inverter_support@huawei.com 0080021686868 Malaisie /1800220036 (+66) 26542662 (coût d'un Asie-Pacifique apsupport@huawei.com appel local) Thaï...
  • Page 26 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129, République populaire de Chine solar.huawei.com/fr...
