NOTICE D'INSTALLATION ET D'ENTRETIEN
Module d'isolation sonore
AIM-1A / AIM-4A
Caractéristiques générales
Montage
Boîte standard de 4 po x 4 po x 2,8 po
Poids
5 onces (142 g)
Température d'utilisation (à l'intérieur)
32 °F à 120 °F (0 °C à 49 °C)
Avant de commencer l'installation
Les renseignements qui suivent constituent un guide succinct
d'installation. Si ces modules doivent être installés dans un système
existant, informer l'opérateur du système et les autorités locales que le
système sera temporairement hors service. Mettre le panneau de com-
mande hors tension avant d'installer les modules.
AVIS : Remettre ce manuel au propriétaire/utilisateur de cet équipe-
ment.
Description générale
Le AIM-1A/AIM-4A fonctionne avec des avertisseurs sonores standard
de 24 V c.c. et des haut-parleurs de 25/70 V c.a. Le AIM-1A doit être
alimenté par un circuit de signalisation à courant continu régulé ou re-
dressé double alternance de 24 V. En mode d'alarme, un voyant rouge
s'allume sur le module.
Le module AIM-4A comprend 4 circuits de signalisation non surveillés.
En mode d'alarme, tout court-circuit sur le câblage reliant le module
AIM-1A / AIM-4A à l'appareil de signalisation situé dans la suite doit
être isolé.
Installation
Tout le câblage doit être installé conformément au Code canadien de
l'électricité, aux codes locaux pertinents, aux normes ULC pertinentes
ainsi qu'à toute exigence spéciale de l'autorité compétente. Utiliser du
fil de calibre approprié.
Montage
Le module AIM-1A / AIM-4A se fixe directement sur une boîte électrique
carrée de 4 po comme illustré sur la figure 1. La boîte doit avoir une
profondeur d'au moins 2 1/8 po. S'assurer que le boîte affleure la sur-
face du mur.
Gamme de tension de fonctionnement
15 à 30 V c.c.
Courant de veille
0 A
Courant d'alarme
AIM-1A : 10.7 mA (moyenne)
AIM-4A : 0 A
Raccordement électrique
AIM-1A
1.
Raccorder les avertisseurs sonores surveillés de 24 V c.c. selon le
schéma de la figure 2 et les avertisseurs non surveillés selon la figure 3.
2.
Raccorder les haut-parleurs surveillés selon le schéma de la figure 4
et les haut-parleurs non surveillés selon la figure 5. Voir la Figure 7 pour
le réglage des cavaliers sur le module AIM-1A. Remarque : s'assurer
auprès du fabricant du panneau de commande que le module est
compatible avec le panneau.
AIM-4A
1.
Raccorder les appareils de signalisation non surveillés selon le sché-
ma de la figure 6. Voir la Figure 7 pour le réglage des cavaliers.

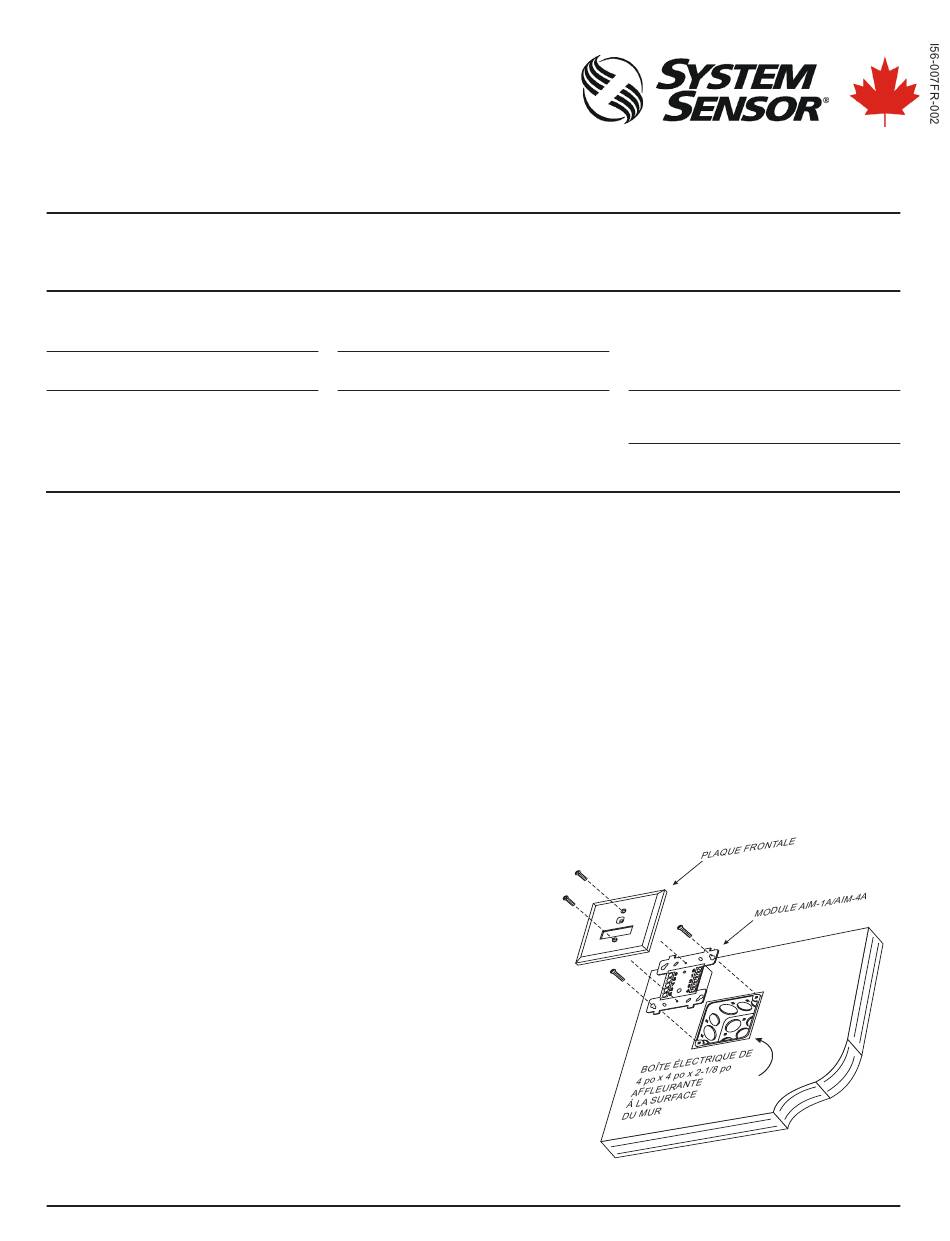

Figure 1. Montage du module
1
3333 Unity Drive, Mississauga, ON L5L 3S6
1-800-SENSOR2, Télécopieur : 905-812-0771
www.systemsensor.ca
Caractéristiques nominales du circuit de sortie
150 mA max. à 24 V c.c.
3,75 W max. à 25/70 V c.a.
Courant d'appel
AIM-1A : 75 mA max. à 24 V c.c.
AIM-4A : 0 A
Bornes de raccordement
12-18 AWG
I56-007FR-002
1/9/2020
