NOTICE D'INSTALLATION ET D'ENTRETIEN
RSM-1A Module d'arrêt des signaux
RSM-1RA Module résidentiel pour
interrupteur d'arrêt des signaux à distance
RSM-1SWA Interrupteur d'arrêt à distance
Caractéristiques générales
Montage – RSM-1A et RSM-1RA
Boîte standard de 4 po x 4 po x 2-1/8 po
Montage – RSM-1SWA
Boîte électrique de format simple
Poids
5 onces (142 g)
Température d'utilisation (à l'intérieur)
32 °F à 120 °F (0 °C à 49 °C)
Avant de commencer l'installation
Les renseignements qui suivent constituent un guide succinct
d'installation. Si ces modules doivent être installés dans un système
existant, informer l'opérateur du système et les autorités locales que
le système sera temporairement hors service. Mettre le panneau de
commande hors tension avant d'installer les modules.
AVIS : Remettre ce manuel au propriétaire/utilisateur de l'équipement.
Description générale
Le RSM-1A / RSM-1RA fonctionne avec des avertisseurs sonores standard
de 24 V c.c. et des haut-parleurs de 25/70 V c.a.. Le RSM-1A / RSM-1RA
doit être alimenté par un circuit de signalisation à courant continu régulé
ou redressé double alternance de 24 V. Avant d'utiliser les modules RSM,
s'assurer de leur compatibilité avec le panneau de commande. En mode
d'alarme, un voyant rouge s'allume sur le module.
Le module RSM-1A comprend un interrupteur pour arrêter pendant au plus
10 minutes le signal sonore en mode d'alarme dans le logement. Si le mode
d'alarme se prolonge au-delà de 10 minutes, le signal sonore arrêté se
remettra en marche automatiquement. Dans le cas d'un haut-parleur, pour
neutraliser l'arrêt de 10 minutes afin de permettre la diffusion d'un message,
le circuit de commande doit interrompre momentanément le courant sur le
circuit de signalisation de 24 Vcc pendant qu'on appuie sur le bouton de
diffusion du microphone. Pour déclencher le mécanisme d'arrêt du signal
sonore en mode d'alarme, appuyer sur la plaque frontale à l'endroit indiqué.
Le modèle RSM-1RA fonctionne de la même manière mais au lieu d'un
interrupteur intégré sur le module pour l'arrêt des signaux, il comporte des
fils de connexion pour le raccordement de l'interrupteur d'arrêt à distance
(modèle RSM-1SWA).
En mode d'alarme, tout court-circuit sur le câblage reliant le module RSM-1A /
RSM-1RA à l'appareil de signalisation situé dans la suite doit être isolé.
Installation
Tout le câblage doit être installé conformément au Code canadien de
l'électricité, aux codes locaux pertinents, aux normes ULC pertinentes
ainsi qu'à toute exigence spéciale de l'autorité compétente. Utiliser du fil
de calibre approprié.
Montage
Les modules RSM-1A et RSM-1RA se fixent directement sur une boîte
électrique carrée de 4 po comme illustré sur la figure 1. La boîte doit
avoir une profondeur d'au moins 2-1/8 po. S'assurer que le boîte affleu-
re la surface du mur pour permettre l'utilisation de l'interrupteur d'arrêt.
Lorsque la plaque est fixée au module selon la Fig. 1, vous devriez
entendre l'interrupteur fairer un << clic >> lorsque vous appuyez sur
la plaque puis la relâchez. Pour les installations où le module est en
retrait en sorte que l'interrupteur est plus éloigné de la plaque, installez
Tension de fonctionnement
15 à 30 Vcc
Courant de veille
0 A
Courant d'alarme
12.4 mA (moyenne)
le bouchon en plastique comme illustré sur la figure 1A. La plaque ne doit
jamais maintenir l'interrupteur enfoncé. Le module RSM-1SWA se fixe
sur une boîte électrique de format simple.
Raccordement électrique
1. Raccorder les avertisseurs de 24 Vcc selon la figure 2 s'ils sont sur-
veillés et selon la figure 3 s'ils ne sont pas surveillés.
2. Raccorder les haut-parleurs selon la figure 4 s'ils sont surveillés et
selon la figure 5 s'ils ne sont pas surveillés, Voir la Figure 7 pour le réglage
des cavaliers. Remarque : Consulter le fabricant du panneau pour
s'assurer de la compatibilité entre le module et le panneau.
3. Si le module RSM-1RA est utlisé, raccorder l'interrupteur d'arrêt à
distance RSM-1SWA comme illustré sur la Figure 6.

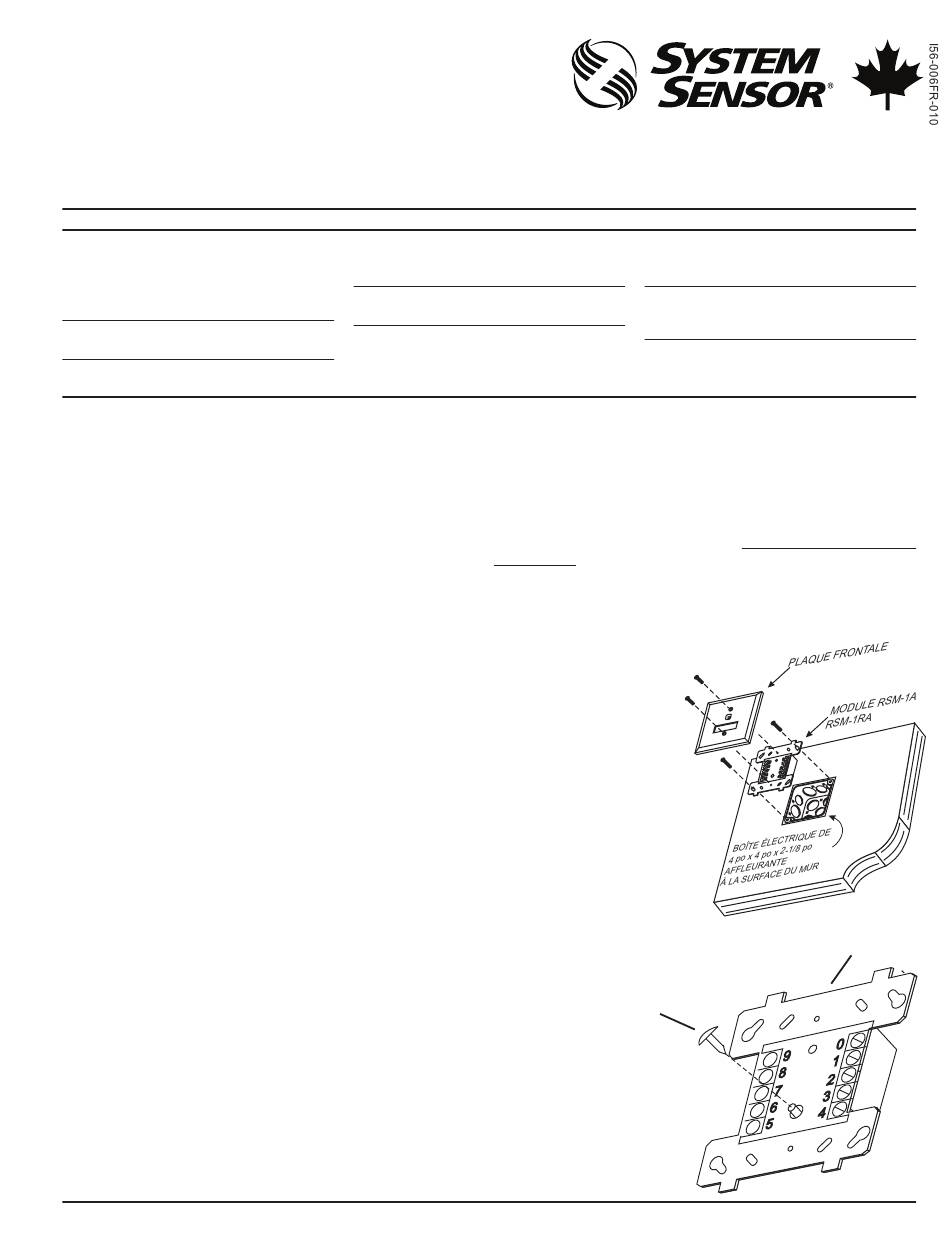

Figure 1. Montage du module
Figure 1A. Bouchon en plastique
3
3333 Unity Drive, Mississauga, ON L5L 3S6
1-800-SENSOR2, Télécopieur : 905-812-0771
Caractéristiques nominales du circuit de sortie
150 mA max. à 24 Vcc; 3,75 W max à 25/70 Vca
Courant d'appel
75 mA max. à 24 Vcc (40 mA avec le cavalier J3
retiré)
Bornes de raccordement
14 à 22 AWG
Bouchon en plastique
www.systemsensor.ca
Module RSM-1A
I56-006FR-010
1/9/2020
