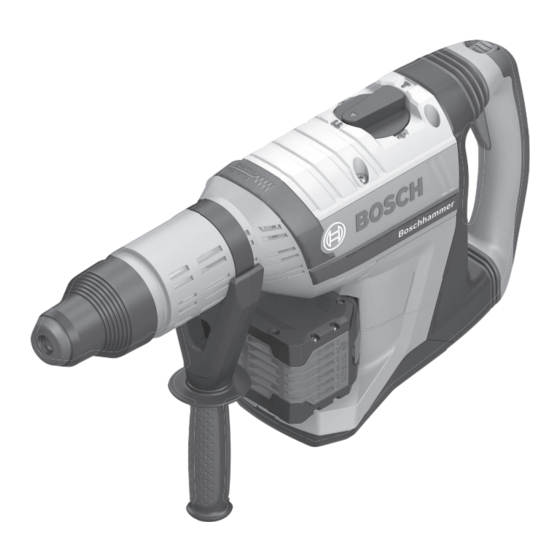

Bosch GBH 18V-45 C Professional Notice Originale
  1. Manuels
  2. Marques
  3. Bosch Manuels
  4. Perceuses
  5. GBH 18V-45 C Professional
  6. Notice originale
Bosch GBH 18V-45 C Professional Notice Originale

Bosch GBH 18V-45 C Professional Notice Originale

Masquer les pouces Voir aussi pour GBH 18V-45 C Professional:
