Manuels Connexes pour NEC MultiSync LCD2690WUXi
Sommaire des Matières pour NEC MultiSync LCD2690WUXi

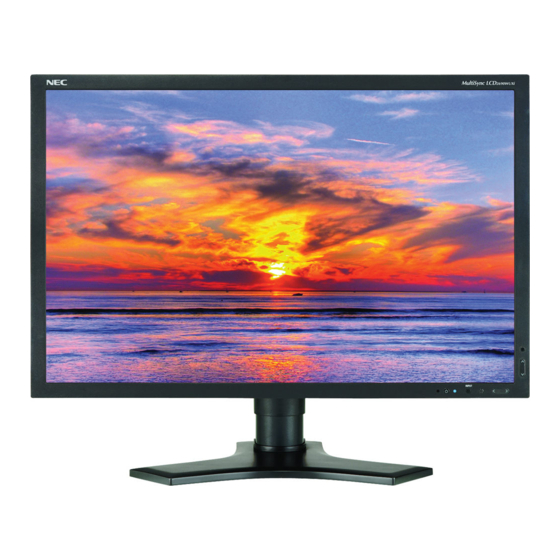

- Page 1 MultiSync LCD2690WUXi SpectraView 2690 Manuel Utilisateur...
- Page 2 Sommaire Avertissement, Attention ......................Français-1 Déclaration ..........................Français-1 Déclaration de conformité du Département canadien des Communications ......Français-2 Déclaration de conformité ......................Français-2 Contenu ............................Français-3 Mise en marche rapide ....................... Français-4 Commandes ..........................Français-8 Conseils d’utilisation ........................Français-13 Spécifications ..........................Français-15 Fonctionnalités ..........................
- Page 3 Ils doivent donc être lus attentivement pour éviter tout problème. Attention : Pour utiliser le MultiSync LCD2690WUXi ou le SpectraView 2690 avec une alimentation 220-240 V CA en Europe, utilisez le cordon d’alimentation livré avec le moniteur.
- Page 4 C-UL : Ce produit porte la marque ‘C-UL’ et se conforme aux règlements de sécurité canadiens CAN/CSA C22.2 N° 60950-1. Informations de la FCC Utilisez les câbles spécifiés fournis avec le moniteur couleur MultiSync LCD2690WUXi ou le SpectraView 2690 pour ne pas interférer avec la réception radio ou télévision.
- Page 5 Contenu La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants : • Moniteur MultiSync LCD2690WUXi ou SpectraView 2690 avec support ajustable en inclinaison/pivotement/rotation/hauteur • Cordon d’alimentation (Europe Continentale) • Cordon d’alimentation (RU) • Câble de signal vidéo (Mini D-SUB mâle 15 broches vers DVI-A) •...
- Page 6 Vérifiez l’inclinaison, l’élévation et l’abaissement de l’écran du moniteur lorsque vous manipulez les câbles. Inclinaison à 30° Hauteur maximale du Cordon support d’alimentation DVI-I DVI-D D-SUB Figure C.2 Figure C.1 DC-OUT (sortie de courant continu) Connexion pour produit NEC en option. N’utilisez ce connecteur que sur indication explicite. Français-4...
- Page 7 Figure C.4 Figure C.3 7. Maintenez fermement tous les câbles et placez le cache-câble sur le support (Figure D.1). Pour retirer le cache-câble, soulevez le couvercle comme indiqué sur la Figure D.2. 8. Connectez une extrémité du cordon d’alimentation à la prise CA à l’arrière du moniteur et l’autre à la prise de courant. REMARQUE : Veuillez vous reporter à...
- Page 8 Élévation et abaissement de l’écran du moniteur Le moniteur peut être levé ou abaissé en mode Portrait ou Paysage. Pour élever ou abaisser l’écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1).
- Page 9 Dépose pour montage du support du moniteur Pour préparer le moniteur en vue d’un autre montage : 1. Déconnectez tous les câbles. 2. Placez les mains de chaque côté du moniteur et levez ce dernier jusqu’à la position la plus haute. 3.
- Page 10 Commandes Fonctionnement des boutons de commandes OSM (On-screen Manager – Gestionnaire à l’écran) sur la face avant du moniteur : Pour accéder au menu OSM, appuyez sur le bouton EXIT. Pour modifier le signal d’entrée, appuyez sur le bouton INPUT/SELECT. REMARQUE : OSM doit être fermé...
- Page 11 MODE ÉCO Réduit la consommation d’énergie en diminuant le niveau de luminosité. 1 : Diminue la luminosité de 25 %. 2 : Diminue la luminosité de 50 %. PERSO : Diminue le niveau de luminosité selon le pourcentage entré par l’utilisateur. Pour plus d’informations sur les réglages personnalisés, reportez-vous au menu OSM avancé.
- Page 12 FINESSE AUTO. (Entrée analogique uniquement) Cette fonction règle automatiquement et périodiquement la « FINESSE » en fonction des changements de condition des signaux. Cette fonction se règle toutes les 33 minutes environ. EXPANSION Règle la méthode de zoom. PLEIN : La taille de l’image est agrandie à 1920 x 1200, quelle que soit la résolution. ASPECT : L’image est agrandie sans modification des proportions.
- Page 13 DÉTECTION VIDÉO Sélectionne la méthode de détection de la vidéo lorsque plusieurs ordinateurs se trouvent connectés. PREM. : L’entrée vidéo doit être commutée en mode « PREM. ». S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo. Si le signal vidéo est présent sur l’autre port, le moniteur bascule automatiquement le port d’entrée vidéo vers la nouvelle source vidéo détectée.
- Page 14 Il existe quatre types de VERROUILLAGES OSM : VERROUILLAGE OSM avec les commandes LUMINOSITÉ et CONTRASTE : Pour activer la fonction de verrouillage OSM, appuyez sur le bouton SÉL puis sur « HAUT », et maintenez les deux boutons enfoncés. Pour désactiver le Verrouillage OSM, maintenez enfoncés simultanément les boutons SÉL et «...
- Page 15 être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser un économiseur d’écran animé à intervalles réguliers chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
- Page 16 UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR : • Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. •...
- Page 17 à 60 Hz (Digital) 1200 x 1920* à 60 Hz 1680 x 1050* de 60 Hz à 75 Hz (Analogique) Résolution recommandée par NEC 1680 x 1050* à 60 Hz (Numérique) DISPLAY SOLUTIONS pour des 1920 x 1200 à 60 Hz........performances d’affichage optimales.
- Page 18 VESA. Permet de monter le moniteur sur un mur ou sur un bras en utilisant tout dispositif tiers compatible. NaViSet : Il s’agit d’une famille de logiciels précurseurs, développés par NEC Display Solutions Europe GmbH, qui, basés sur la norme VESA, DDC/CI, donnent accès de manière intuitive, par l’interface Windows, à...
- Page 19 être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
- Page 20 Annexe Pour des informations détaillées sur les commandes, utilisez le menu Avancé. <Comment utiliser le menu Avancé> • Éteignez le moniteur. • Allumez le moniteur en gardant enfoncés simultanément les boutons POWER et INPUT/SELECT pendant au moins une seconde. Puis appuyez sur les boutons de commande (EXIT, GAUCHE, DROITE, HAUT, BAS). •...
- Page 21 Low Bright mode Le paramètre LUMINOSITÉ peut diminuer le niveau de luminosité. (Mode de luminosité Le MODE de LUMINOSITÉ FAIBLE peut être utilisé pour diminuer davantage la faible) luminosité, si nécessaire. ON (MARCHE) : La luminosité est encore réduite de 50 %. ADVANCED (AVANCÉ) : La luminosité...
- Page 22 A-NTAA SW La fonction A-NTAA SW (Advanced No Touch Auto Adjust) est capable de reconnaître de (entrée nouveaux signaux même si la résolution ou la fréquence de rafraîchissement n’a pas été analogique uniquement) modifiée. Si plusieurs PC sont connectés au moniteur et que chacun transmet des signaux extrêmement similaires (ou même identiques) en termes de résolution ou de fréquence de rafraîchissement, le moniteur reconnaît la présence d’un nouveau signal et optimise automatiquement l’image sans que l’utilisateur n’ait à...
- Page 23 Élément5 Gamma Selection Vous permet de sélectionner manuellement le niveau de luminosité des gris. Il y a cinq (Sélection Gamma) possibilités : NO CORRECTION (AUCUNE CORRECTION), 2,2, OPTION, PROGRAMMABLE et CUSTOM (PERSO). NO CORRECTION (AUCUNE CORRECTION) : aucune correction n’est possible. 2.2: la valeur est fixée à...
- Page 24 Video Detect Sélectionne la méthode de détection de la vidéo lorsque plusieurs ordinateurs se (Détection de la vidéo) trouvent connectés. Appuyez sur « Gauche » ou « Droite » pour opérer une sélection. FIRST (PREMIER) : L’entrée vidéo doit être commutée en mode « FIRST ». S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo.
- Page 25 OSM Lock Out La commande Verrouillage OSM bloque totalement l’accès à toutes les fonctions de (Verrouillage OSM) commande OSM. Toute tentative d’activation des commandes OSM, lorsque ce dernier est en mode verrouillé, provoque l’apparition d’un écran informant que les commandes OSM sont verrouillées.
- Page 26 Image Rotation AUTO : L’affichage de l’image pivote automatiquement en fonction de l’orientation de (Rotation image) l’OSM. Si « AUTO » est sélectionné dans le menu « OSM ROTATION » (ROTATION OSM), l’affichage de l’image pivote en fonction de l’orientation du moniteur. OFF (ARRÊT) : L’affichage de l’image ne pivote pas.
- Page 27 Elément A Tile Matrix La matrice mosaïque permet d’afficher sur plusieurs écrans. Cette fonction affiche un (Matrice mosaïque) seul écran large sur un ensemble pouvant compter jusqu’à 25 moniteurs. Elle permet de diviser jusqu’à 5 fois chaque largeur et chaque hauteur. Il vous faut pour cela relier la sortie du PC à...
- Page 28 Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante de la pièce. Si la pièce est lumineuse, le moniteur se règle en conséquence. Si la pièce est sombre, le moniteur ajuste également la gradation d’intensité. L’objectif de cette fonction est de rendre le visionnage plus agréable à...
- Page 29 TCO’03 (Ceci est une traduction de TCO’03 en anglais) Félicitations ! L’écran que vous venez d'acheter porte l’étiquette « TCO’03 Displays ». Ceci signifie que votre écran a été conçu, fabriqué, et vérifié selon certaines des directives relatives à la qualité et aux exigences environnementales les plus strictes au monde.
- Page 30 Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
