Système de contrôle CITY MULTI
et Climatiseurs Mitsubishi Mr� Slim

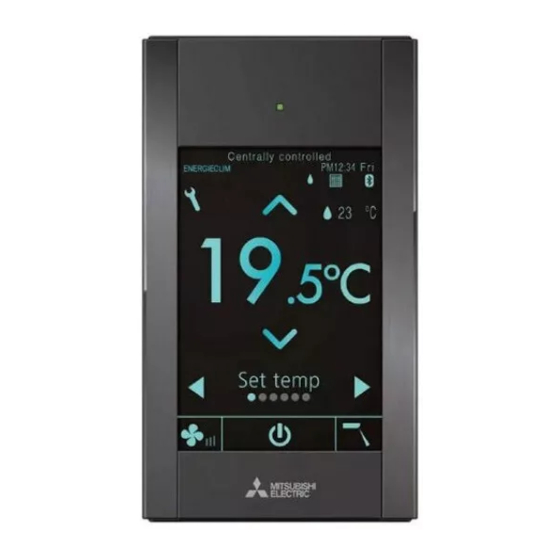

Télécommande tactile MA
PAR-CT01MAA-PB
PAR-CT01MAA-SB
PAR-CT01MAA-S
PAR-CT01MAR-PB
PAR-CT01MAR-SB
Manuel d'utilisation
Avant toute utilisation, lire attentivement les instructions de ce manuel pour utiliser le produit
correctement�
Conservez-le pour vous y référer ultérieurement�
Assurez-vous que ce CD-ROM et le manuel simplifié sont bien remis à tout futur utilisateur�
Pour assurer la sécurité et le bon fonctionnement de la télécommande, elle doit être installée
uniquement par du personnel qualifié�
<Traduction des instructions dʼorigine>
Français

Publicité

loading

Sommaire des Matières pour Mitsubishi Electric PAR-CT01MAA-SB

  • Page 1 <Traduction des instructions dʼorigine> Français Système de contrôle CITY MULTI et Climatiseurs Mitsubishi Mr� Slim Télécommande tactile MA PAR-CT01MAA-PB PAR-CT01MAA-SB PAR-CT01MAA-S PAR-CT01MAR-PB PAR-CT01MAR-SB Manuel d’utilisation Avant toute utilisation, lire attentivement les instructions de ce manuel pour utiliser le produit correctement�...
  • Page 3 Table des matières Consignes de sécurité �������������������������������������������������������������������������������������� 4 Caractéristiques de la télécommande �������������������������������������������������������������� 6 Interface de la télécommande - Écran dʼétat/Écran principal de réglage ���������������������������������6 Interface de la télécommande - Écran du menu �����������������������������������������������������������������������8 Écran - Écran dʼétat/Écran principal de réglage ���������������������������������������������������������������������10 Structures du menu et symboles ��������������������������������������������������������������������...
  • Page 4 Consignes de sécurité • Lisez attentivement les consignes de sécurité ci-après avant toute utilisation. • Respectez scrupuleusement ces consignes pour assurer la sécurité. AVERTISSEMENT Signale un risque de blessure grave, voire mortelle. ATTENTION Signale un risque de blessure grave ou de dommage matériel�...
  • Page 5 être utilisée avec le système de gestion dʼimmeuble puis avec un chiffon sec. Ne pas utiliser de détergent Mitsubishi Electric. Lʼutilisation de cette brut� télécommande avec dʼautres systèmes ou à dʼautres fins peut entraîner des dysfonctionnements�...
  • Page 6 Caractéristiques de la télécommande Interface de la télécommande - Écran dʼétat/Écran principal de réglage Écran dʼétat Écran principal de réglage Écran de réglage de la température, des volets et de la ventilation ⑩ (l’écran à gauche présente un exemple d’écran du réglage de ①...
  • Page 7 ① Écran tactile & Écran LCD ⑧ Bouton de raccourci vanne couleur rétro-éclairé Pressez pour accéder directement à lʼécran de réglage des vannes. Les paramètres de fonctionnement sʼaffichent. Lorsque le rétro-éclairage est éteint, ⑨ Bouton de raccourci température appuyer sur une zone quelconque ne fait que faire passer lʼécran à...
  • Page 8 Caractéristiques de la télécommande Interface de la télécommande - Écran du menu ⑤ ⑥ ⑦ ⑧ ④ ③ ② ①...
  • Page 9 Bouton ON/OFF Boutons de fonctions F4 ① ⑧ Pressez pour allumer ou éteindre lʼunité Écran des menus : La fonction du bouton intérieur� varie selon lʼécran. Les fonctions réalisées par les boutons varient en fonction de lʼécran. Bouton CHOIX ② Consultez le guide de fonction des Pressez pour enregistrer les paramètres.
  • Page 10 Caractéristiques de la télécommande Écran - Écran dʼétat/Écran principal de réglage LʼÉcran dʼétat et lʼÉcran principal de réglage peuvent être affichés dans deux modes différents : « Complet » et « Basic ». Le réglage usine est « Complet ». Pour savoir comment commuter les modes, reportez-vous à...
  • Page 11 ① Température programmée ou ⑨ température de la pièce Sʼaffiche lorsque le mode de fonctionnement est contrôlé centralement� La température programmée ou la température de la pièce sʼaffichent ici. ⑩ (Voir le manuel dʼinstallation.) Sʼaffiche lorsque la température ② Éléments de réglage et valeur programmée est contrôlée centralement.
  • Page 12 Structures du menu et symboles Structure des menus Menu général Opération ��������������������������������������� Page 26 Forte puissance Confort Angle de volet manuel ������������������������ Page 27 ����������������������������������� Se référer au Manuel 3D i-See sensor dʼinstructions de lʼunité intérieure. Menu timer Timer ON/OFF Timer ������������������������������������ Page 30 Arrêt auto timer �����������������������������������...
  • Page 13 Réglage de lʼécran �������������������� Page 59 Écran principal de réglage ���������������������������������� Veuillez vous référer au Affichage détails manuel dʼinstallation. Luminosité ������������������������������������������ Page 62 ������������������������������������������������� Page 63 Design �������������������������� Page 65 Sélection de la langue Réglage dʼopération ������������������������������� Veuillez vous référer au Mode automatique manuel dʼinstallation.
  • Page 14 Structures du menu et symboles Menu réglages Réglage des fonctions (Mr. SLIM) ������ Veuillez vous référer au manuel dʼinstallation. Réglage des fonctions (CITY MULTI) ��� Veuillez vous référer au manuel dʼinstallation. Lossnay (CITY MULTI uniquement) ��� Veuillez vous référer au manuel dʼinstallation. Menu contrôle Historique des défauts ������������������������...
  • Page 15 Explication des symboles Fonctionnement télécommande Le tableau ci-dessous Timer résume les symboles carrés utilisés dans ce manuel� Le mot de passe dʼutilisateur administrateur ou maintenance doit être entré sur lʼécran de saisie de mot de passe pour modifier les paramètres. Aucun réglage ne permet de sauter cette étape�...
  • Page 16 Opérations de base Marche / Arrêt Fonctionnement des boutons Marche Pressez le bouton � MARCHE/ARRÊT Le voyant Marche / Arrêt sʼallume en vert, et lʼappareil démarre� Lorsque « Éclairage LED » est réglé sur « Non » (veuillez vous référer au manuel dʼinstallation), le voyant Marche / Arrêt ne sʼallume pas.
  • Page 17 Réglage de mode de fonctionnement, température, vitesse ventilateur, vanne, volet et ventilation (Lossnay) Fonctionnement des boutons Mode de fonctionnement Chaque pression sur le bouton fait défiler les ▼ ▲ modes de fonctionnement suivants� Sélectionnez le mode de fonctionnement désiré� Froid Déshumidifié...
  • Page 18 Opérations de base Température programmée [1] Lorsque l’affichage de la température relative est désactivé * La fonction d'affichage de la température relative est disponible dans la version 7.00 ou ultérieure. <Froid, Déshumidification, Chaud, et Automatique (point de réglage simple)> Pressez le bouton pour diminuer la température ▼...
  • Page 19 Pressez le bouton pour diminuer la température ▼ programmée, et le bouton pour lʼaugmenter. ▲ • Consultez le tableau ci-dessous pour la plage de Température température réglable en fonction du mode de programmée fonctionnement� pour rafraîchir • Les réglages de température programmée pour rafraîchir Température et chauffer avec le mode Automatique (point de réglage programmée...
  • Page 20 Opérations de base [2] Lorsque l’affichage de la température relative est activé * La fonction d'affichage de la température relative est disponible dans la version 7.00 ou ultérieure. <Froid, Déshumidification, Chaud, et Automatique (point de réglage simple)> Pressez le bouton pour diminuer la température ▼...
  • Page 21 Vitesse du ventilateur Chaque pression sur le bouton fait défiler les ▼ ▲ vitesses ventilateur suivantes� Auto • Les vitesses de ventilation disponibles dépendent du modèle dʼunité intérieure connectée. Réglage de vanne Chaque pression sur le bouton fait défiler les ▼...
  • Page 22 Opérations de base Réglage du volet Pressez le bouton pour activer ou désactiver le ▼ ▲ balayage du volet. (Exemple dʼécran sur CITY MULTI) Réglage de la ventilation Le réglage de la ventilation peut se faire même lorsque les unités fonctionnent. Chaque pression sur le bouton fait défiler les ▼...
  • Page 23 Naviguer dans le menu Liste du Menu général Menu Éléments des Détail des réglages Page général réglages Opération Forte puissance Sert à atteindre rapidement une température confortable dans la pièce. • Les unités peuvent fonctionner en mode forte puissance pendant 30 minutes au maximum� Confort Angle de Sert à...
  • Page 24 Naviguer dans le menu Menu Éléments des Détail des réglages Page général réglages Économie Économie Retour Sert à faire revenir les unités à la température programmée dʼénergie dʼénergie automatique après une durée choisie de fonctionnement en économie dʼénergie. • La durée peut être réglée sur une valeur de 30 à 120 par incréments de 10 minutes�...
  • Page 25 Naviguer dans le Menu général Fonctionnement des boutons Accéder au Menu général Pressez le bouton sur lʼÉcran principal de réglage. Réglage Le Menu général apparaît. Sélection du paramètre Pressez pour déplacer le curseur vers la gauche. Pressez pour déplacer le curseur vers la droite� Curseur...
  • Page 26 Réglages des fonctions Forte puissance Descriptions des fonctions Le fonctionnement à forte puissance permet aux unités de fonctionner à capacité plus élevée que la normale de façon à atteindre la température désirée plus rapidement� Ce mode de fonctionnement a une durés de 30 minutes au maximum. Lʼunité revient en mode de fonctionnement normal à la fin des 30 minutes, ou lorsque la température de la pièce atteint la température programmée.
  • Page 27 Angle de volet manuel Fonctionnement des boutons Sélectionnez « Confort » dans le Menu de opération et pressez le bouton � CHOIX Sélectionnez « Angle de volet manuel » avec le bouton et pressez le bouton � CHOIX...
  • Page 28 Réglages des fonctions Déplacez le curseur sur « Adresse réf. » ou sur « N° Unité » avec le bouton � Sélectionnez avec le bouton lʼadresse du réfrigérant et le numéro dʼunité pour les unités dont les vannes doivent être installées, puis pressez le bouton �...
  • Page 29 Le réglage actuel des vannes sʼaffiche. Sélectionnez les sorties dʼair désirées, parmi « 1 », « 2 », « 3 », « 4 » ou « 1, 2, 3, 4 (toutes les sortie) », à lʼaide du bouton � Pressez le bouton pour faire défiler les options ci-dessous et sélectionner le réglage souhaité�...
  • Page 30 Réglages des fonctions Timer (ON/OFF timer) Fonctionnement des boutons Sélectionnez « Timer » dans le Menu général (voir page 25), et pressez le bouton � CHOIX Le ON/OFF timer ne fonctionne pas dans les cas suivants : lorsque le ON/OFF timer est désactivé, en présence dʼun défaut, lors de tests (dans le Menu SAV), lors du test des fonctions, lors du diagnostic de la télécommande, lorsque lʼhorloge nʼest pas réglée, lors...
  • Page 31 Lʼécran permettant de régler le timer sʼaffiche. Sélectionnez le paramètre souhaité avec le bouton (« ON/OFF timer», « Marche », « Arrêt » ou « Répéter »). Modifiez le réglage avec le bouton � • ON/OFF timer : Non (désactivé) / Oui (activé) •...
  • Page 32 Réglages des fonctions Pressez le bouton pour enregistrer les CHOIX réglages. Un écran de confirmation sʼaffiche. Naviguer dans les écrans • Pour revenir au Menu général ���������� bouton MENU • Pour revenir à lʼécran précédent ������� bouton RETOUR apparaît sur lʼÉcran dʼétat et lʼÉcran principal de réglage en mode Complet lorsque lʼON/OFF timer est activé�...
  • Page 33 Timer (Arrêt auto timer ) Fonctionnement des boutons Affichez lʼécran de réglage du Timer. (Veuillez vous référer à la page 30.) Sélectionnez « Arrêt Auto » et pressez le bouton � CHOIX Le Arrêt auto timer ne fonctionne pas dans les cas suivants : lorsque le Arrêt auto timer est désactivé, en présence dʼun défaut, lors de tests (dans le Menu SAV), lors du...
  • Page 34 Réglages des fonctions Pressez le bouton pour enregistrer les CHOIX réglages. Un écran de confirmation sʼaffiche. Naviguer dans les écrans • Pour revenir au Menu général ���������� bouton MENU • Pour revenir à lʼécran précédent ������� bouton RETOUR apparaît sur lʼÉcran dʼétat et lʼÉcran principal de réglage en mode Complet lorsque lʼArrêt auto timer est activé�...
  • Page 35 Horloge hebdomadaire Fonctionnement des boutons Sélectionnez « Horloge hebdomadaire » dans le Menu timer et pressez le bouton � CHOIX LʼHorloge hebdomadaire ne fonctionne pas dans les cas suivants : lorsque le ON/OFF timer est activé, lorsque lʼhorloge hebdomadaire est désactivé, en présence dʼun défaut, lors de tests (dans le Menu SAV), lors du test des fonctions, lors du diagnostic de la télécommande, lorsque lʼhorloge nʼest pas réglée, lors du réglage des...
  • Page 36 Réglages des fonctions Lʼécran de réglages de lʼhorloge hebdomadaire sʼaffiche. Dans le réglage « Action », sélectionnez « 1 » pour activer le réglage de timer 1 ou sélectionnez « 2 » pour activer le réglage de timer 2 en utilisant les bouton �...
  • Page 37 Lʼécran de réglage des schémas de fonctionnement sʼaffiche. Pressez le bouton pour déplacer le curseur sur le numéro de schéma désiré� Placez le curseur sur lʼheure, sur ON/OFF ou sur température, au moyen du bouton � Modifiez le réglage avec le bouton �...
  • Page 38 Réglages des fonctions Mode silence unité extérieure Descriptions des fonctions Cette fonction permet à lʼutilisateur de définir les périodes pendant lesquelles la priorité est donnée à un fonctionnement silencieux des unités extérieures plutôt quʼà la régulation de la température. Réglez les heures de démarrage et dʼarrêt du mode silence pour chaque jour de la semaine. Sélectionnez le niveau de silence souhaité...
  • Page 39 Lʼécran permettant dʼautoriser (Oui) ou dʼinterdire (Non) le mode silence sʼaffiche. Pour activer ce réglage, placez le curseur sur « Oui » avec le bouton et pressez le bouton � CHOIX Lʼécran de réglage dʼMode silence unité extérieure sʼaffiche. Pour créer ou modifier le réglage, placez le curseur sur le jour de la semaine désiré...
  • Page 40 Réglages des fonctions Lʼécran de réglage sʼaffiche. Placez le curseur sur le paramètre souhaité avec le bouton (heure de démarrage, heure dʼarrêt ou niveau de silence)� Modifiez le réglage avec le bouton � • Heure de démarrage/arrêt : réglable par incréments de 5 minutes * Pressez et maintenez le bouton enfoncé...
  • Page 41 Réduit de nuit Descriptions des fonctions Cette fonction commence à chauffer lorsque le groupe piloté est arrêté et que la température de la pièce baisse en dessous de la limite inférieure programmée. En outre, cette fonction commande la réfrigération lorsque le groupe piloté est arrêté et que la température de la pièce sʼélève au-dessus de la limite supérieure programmée.
  • Page 42 Réglages des fonctions Placez le curseur avec le bouton sur le paramètre souhaité (Réduit de nuit Non (désactivé) / Oui (activé), Plage de température, heure de démarrage ou heure dʼarrêt). Modifiez le réglage avec le bouton � • Plage de temp. : Les températures minimale (pour le chauffage) et maximale (pour la réfrigération) peuvent être réglées.
  • Page 43 apparaît sur lʼÉcran dʼétat et lʼÉcran principal de réglage en mode Complet lorsque la fonction Réduit de nuit est activée� apparaît lorsque le timer est désactivé par le système de contrôle centralisé� Le Réduit de nuit ne fonctionne pas dans les cas suivants : lorsque lʼunité...
  • Page 44 Réglages des fonctions Limites Réglage des limites de la plage de température Fonctionnement des boutons Sélectionnez « Économie dʼénergie » dans le Menu général (voir page 25), et pressez le bouton � CHOIX Placez le curseur sur « Limites » avec les boutons et pressez le bouton �...
  • Page 45 Les réglages actuels sʼaffichent. Placez le curseur sur « Temp.consigne » avec les boutons et pressez le bouton � CHOIX Lʼécran permettant de régler la plage de température sʼaffiche. Placez le curseur avec le bouton sur le paramètre souhaité (« Temp.consigne », «FroidDéshu », «Chaud »...
  • Page 46 Réglages des fonctions Modifiez le réglage avec le bouton � • Temp.consigne : Non (sans limites) ou Oui (limitée) • FroidDéshu : Température maximale et minimale (Incréments de 1°C) • Chaud : Température maximale et minimale (Incréments de 1°C) • Auto : Température maximale et minimale (Incréments de 1°C) Réglage de la plage de température Mode...
  • Page 47 Limites Fonction de verrouillage Pour activer la fonction verrouillage, réglez le paramètre « Commande bloquée » sur « Oui ». Fonctionnement des boutons Affiche lʼécran de réglage des limites. (Veuillez vous référer à la page 44.) Placez le curseur sur « Commande bloquée » et pressez le bouton �...
  • Page 48 Réglages des fonctions Lʼécran permettant de régler la fonction de verrouillage sʼaffiche. Placez le curseur avec le bouton sur le paramètre souhaité (« Commande bloquée », « Emplacement », « ON/OFF », « Mode », « Consigne », « Menu », « Ventil », « Volet » ou «...
  • Page 49 Seulement lorsque « Verrouillé » est sélectionné pour le réglage « Menu », le réglage de l’affichage du bouton Réglage peut être sélectionné parmi « Affich. » et « Masq. ». Lorsque le réglage du « Menu » passe de «...
  • Page 50 Réglages des fonctions Économie dʼénergie Retour automatique à la température programmée Après lʼactivation de la fonction de Retour auto, lorsque le changement du mode de fonctionnement ou la fonction de ON/OFF est commandée à lʼaide de cette télécommande, la température réglée retourne automatiquement à...
  • Page 51 Lʼécran permettant de régler le retour automatique à la température programmée sʼaffiche. Placez le curseur avec le bouton sur le paramètre souhaité (« Retour auto », « Froid » ou « Chaud »). Modifiez le réglage avec le bouton � •...
  • Page 52 Réglages des fonctions Économie dʼénergie Réglage du programme dʼéconomie dʼénergie Fonctionnement des boutons Affichez lʼécran « Économie dʼénergie ». (Veuillez vous référer à la page 50.) Placez le curseur sur « Programmation » et pressez le bouton � CHOIX Lʼécran dʼaffichage du programme apparaît. Pressez le bouton pour afficher les réglages pour chaque jour de la semaine.
  • Page 53 Lʼécran de réglage changement/jour de la semaine apparaît� Jusquʼà quatre schémas peuvent être définis pour chaque jour� Placez le curseur sur le jour de la semaine souhaité à lʼaide du bouton , puis pressez le bouton pour le sélectionner� (Plusieurs jours peuvent être sélectionnés�) Pressez le bouton pour passer à...
  • Page 54 Réglages des fonctions sʼaffiche sur lʼÉcran dʼétat et sur lʼÉcran principal de réglage en mode Complet quand lʼunité est utilisée en mode économie dʼénergie. Naviguer dans les écrans • Pour revenir à lʼécran de sélection du réglage changement/ jour de la semaine �������������������������� bouton CHOIX •...
  • Page 55 Horloge Fonctionnement des boutons Sélectionnez « Réglages initiaux » dans le Menu général (voir page 25), et pressez le bouton � CHOIX Lʼheure doit avoir été réglée avant de procéder aux réglages suivants. • Horloge hebdomadaire • ON/OFF timer • Mode silence unité extérieure •...
  • Page 56 Réglages des fonctions Placez le curseur sur « Horloge » avec les boutons et pressez le bouton � CHOIX Placez le curseur sur le paramètre souhaité avec le bouton (année, mois, date, heure, ou minute)� Augmentez ou diminuez la valeur du paramètre sélectionné...
  • Page 57 Heure dʼété Descriptions des fonctions Lʼheure de début/fin de lʼheure dʼété peut être réglée. La fonction dʼheure dʼété sera activée selon les valeurs du réglage. • Si un système donné possède une télécommande de système, désactivez ce réglage pour conserver lʼheure correcte. •...
  • Page 58 Réglages des fonctions Placez le curseur sur les paramètres suivants à lʼaide du bouton pour effectuer les réglages. • Heure dʼété Sélectionnez « Non » (désactivée) ou « Oui » (activée) à lʼaide du bouton Le réglage par défaut est « Non ». •...
  • Page 59 Écran principal de réglage Fonctionnement des boutons Sélectionnez « Réglage de lʼécran » dans le Menu des réglages initiaux et pressez le bouton � CHOIX Placez le curseur sur « Écran principal de réglage » avec le bouton et pressez le bouton �...
  • Page 60 Réglages des fonctions Explication des icônes Fonctionnement des boutons Sélectionnez « Réglage de lʼécran » dans le Menu des réglages initiaux et pressez le bouton � CHOIX Placez le curseur sur « Écran principal de réglage » avec le bouton et pressez le bouton �...
  • Page 61 Lorsque « Oui » a été sélectionné, lʼexplication de lʼicône du paramètre de réglage sʼaffichera à gauche comme indiqué�...
  • Page 62 Réglages des fonctions Luminosité Fonctionnement des boutons Sélectionnez « Réglage de lʼécran » dans le Menu des réglages initiaux et pressez le bouton � CHOIX Placez le curseur sur « Luminosité » avec les boutons et pressez le bouton � CHOIX Réglez la luminosité...
  • Page 63 Design Fonctionnement des boutons Sélectionnez « Réglage de lʼécran » dans le Menu des réglages initiaux et pressez le bouton � CHOIX Placez le curseur sur « Design » avec les boutons et pressez le bouton � CHOIX Sélectionnez « Couleur » avec le bouton �...
  • Page 64 Réglages des fonctions Sélectionnez le paramètre suivant avec le bouton puis réglez la couleur désirée de lʼécran pour chaque paramètre� • Teinte de couleur : Réglez la teinte de couleur avec le bouton F3 ou F4 . (La plage de réglage est de -90 à...
  • Page 65 Sélection de la langue Descriptions des fonctions La langue désirée peut être choisie. Les langues disponibles sont : anglais, français, allemand, espagnol, italien, portugais, suédois, russe, grec, turque, hollandais, tchèque, hongrois et polonais. Fonctionnement des boutons Sélectionnez « Réglage de lʼécran » dans le Menu des réglages initiaux et pressez le bouton �...
  • Page 66 Réglages des fonctions Placez le curseur sur la langue que vous désirez avec les boutons à et appuyez sur le bouton pour enregistrer votre choix. CHOIX Lorsque lʼunité est allumée pour la première fois, lʼécran de sélection de langue est affiché. Sélectionnez la langue désirée.
  • Page 67 Calibrage de lʼécran tactile Fonctionnement des boutons Sélectionnez « Clavier tactile » dans le Menu des réglages initiaux et pressez le bouton � CHOIX Placez le curseur sur « Calibrage du clavier tactile » avec le bouton et pressez le bouton �...
  • Page 68 Réglages des fonctions Toucher les neufs points noirs dans lʼordre dʼapparition à lʼécran. Une fois tous les neuf points noirs touchés, le calibrage est terminé et lʼécran revient au menu dʼécran tactile. • Si vous ne touchez pas lʼécran tactile pour une minute, le calibrage sera supprimé et lʼécran retournera automatiquement à...
  • Page 69 Nettoyage de lʼécran tactile Fonctionnement des boutons Sélectionnez « Clavier tactile » dans le Menu des réglages initiaux et pressez le bouton � CHOIX Placez le curseur sur « Nettoyage du clavier tactile » avec le bouton et pressez le bouton �...
  • Page 70 Réglages des fonctions Cet écran permet à lʼutilisateur de nettoyer lʼécran tactile pendant 30 seconde pour éviter toute modification accidentelle des réglages. Lʼécran retournera au menu écran tactile après 30 secondes� • Nettoyez avec un chiffon doux, sec ou un tissu imbibé dʼeau et dʼun détergent doux ou un chiffon imprégné dʼéthanol.
  • Page 71 Initialiser la télécommande Descriptions des fonctions La télécommande peut être initialisée à lʼétat dʼexpédition de lʼusine. Remarquez que les données suivantes seront initialisées� La télécommande démarrera automatiquement après lʼinitialisation. Réglage du timer, réglage de lʼhorloge hebdomadaire, réglage de mode silence unité extérieure, réglage de lʼéconomie dʼénergie, réglage de lʼoption dʼéconomie dʼénergie, réglage de lʼhorloge, réglage de lʼheure dʼété, réglage de lʼécran principal de réglage, réglage de la luminosité, réglage de lʼaffichage des détails, réglage du design, réglage du mode automatique, réglage du nom du modèle,...
  • Page 72 Réglages des fonctions Sélectionnez « OK » avec le bouton � La télécommande démarrera automatiquement après lʼinitialisation.
  • Page 73 Informations sur la télécommande Descriptions des fonctions Les informations sur la télécommande utilisée peuvent être vérifiées� Fonctionnement des boutons Sélectionnez « Autres » dans le Menu SAV et pressez le bouton � CHOIX Placez le curseur sur « Informations télécommande » avec le bouton et pressez le bouton �...
  • Page 74 Réglages des fonctions Le type, la version du logiciel e le numéro de série de la télécommande utilisée peuvent être vérifiés�...
  • Page 75 Résolution des problèmes Information de défaut Lorsquʼun défaut se produit, lʼécran suivant sʼaffiche et la LED de fonctionnement clignote. Vérifiez lʼétat du défaut, arrêtez le système, et consultez votre revendeur. Fonctionnement des boutons Les paramètres code défaut, défaut unité, lʼadresse du réfrigérant, le nom de modèle de lʼunité, la date et lʼheure à...
  • Page 76 Résolution des problèmes Pressez le bouton pour remettre à ON/OFF zéro le défaut qui sʼest produit. Les défauts ne peuvent pas être remis à zéro tant que la mise en marche ou lʼarrêt sont interdits. Sélectionnez « OK » avec le bouton �...
  • Page 77 Vérification des informations défaut Même en lʼabsence de défauts, la page 2/2 des informations défauts (voir page 75) peut être consultée en sélectionnant dans le menu de fonctionnement� Sélectionnez menu « Maintenance » dans le Menu général et pressez le bouton �...
  • Page 78 Résolution des problèmes Arrêt automatique en non occupation Lʼécran suivant sʼaffichera pour le modèle du panneau du 3D i-See sensor lorsque lʼunité est arrêtée à cause de la fonction Arrêt automatique en non occupation de lʼoption dʼéconomie dʼénergie. Se référer au Manuel d’utilisation de lʼunité intérieure pour le paramètre 3D i-See sensor.
  • Page 79 Maintenance Informations sur le filtre apparaît sur lʼÉcran dʼétat et lʼÉcran principal de réglage en mode Complet quand les filtres doivent être nettoyés� Lavez, nettoyez ou remplacez les filtres lorsque cette icône apparaît. Veuillez vous référer au Manuel dʼinstructions de lʼunité...
  • Page 80 Maintenance Sélectionnez « OK » avec le bouton � Un écran de confirmation sʼaffiche. Naviguer dans les écrans • Pour revenir au Menu général ���������� bouton MENU • Pour revenir à lʼécran précédent ������� bouton RETOUR Lorsque le est affiché sur lʼÉcran dʼétat et sur lʼÉcran principal de réglage en mode Complet, le système est contrôlé...
  • Page 81 Caractéristiques Caractéristiques de la télécommande Caractéristiques Dimensions Standard (PAR-CT01MAA(R)-SB/PAR-CT01MAA-S) : 65(W) × 120(H) × 14,1(D) mm (2 9/16 × 4 23/32 × 9/16 [in]) (non compris la partie qui dépasse) Premium (PAR-CT01MAA(R)-PB) : 68(W) × 120(H) × 14,1(D) mm (2 11/16 × 4 23/32 × 9/16 [in]) (non compris la partie qui dépasse) Poids net Standard (PAR-CT01MAA(R)-SB/PAR-CT01MAA-S) :...
  • Page 82 Caractéristiques Liste des fonctions (au 1er décembre 2020) : Présent × Absent ○ Fonction CITY MULTI Mr� SLIM Mot de passe requis Puissance ON/OFF ○ ○ Réglages Mode de fonctionnement ○ ○ Mode Automatique (deux points de ○ ○ réglage) Température programmée ○...
  • Page 83 Liste des fonctions compatibles / incompatibles entre elles Forte ON/OFF Arrêt auto Horloge Mode Plage de Fonction de Retour Programme Réduit silence unité dʼéconomies puissance timer timer hebdomadaire température verrouillage automatique de nuit extérieure dʼénergie Forte puissance ON/OFF timer Arrêt auto timer Horloge hebdomadaire...
  • Page 84 The product at hand is based on the following EU regulations: • Electromagnetic Compatibility Directive 2014/30/EU HEAD OFFICE: TOKYO BLDG. , 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN MANUFACTURER: MITSUBISHI ELECTRIC CORPORATION Air-conditioning & Refrigeration Systems Works 5-66, Tebira 6 Chome, Wakayama-city, 640-8686, Japan WT08560X04_fr...
