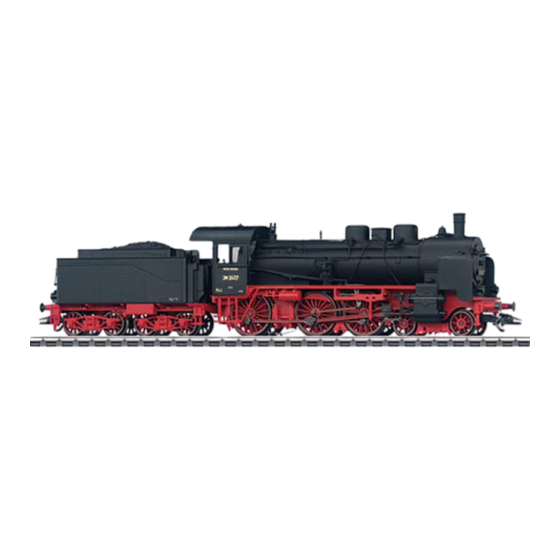

Modell der BR 38
29542

Publicité

loading

Manuels Connexes pour marklin 29542

Sommaire des Matières pour marklin 29542

  • Page 1 Modell der BR 38 29542...
  • Page 2 Seite Page Inhaltsverzeichnis: Sommaire : Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Fonctionnement Funktionen Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Betriebshinweise Remarques sur l’exploitation Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange...
  • Page 3 Página Innehållsförteckning: Sida Indice de contenido: Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register Instrucciones de uso Driftanvisningar Underhåll och reparation El mantenimiento Reservdelar Recambios Pagina Side Indice del contenuto: Indholdsfortegnelse: Avvertenze per la sicurezza Vink om sikkerhed...
  • Page 4 Informationen zum Vorbild Information about the Prototype Die von Robert Garbe konstruierte preußische P 8 war eine The Prussian P 8 designed by Robert Garbe was such a sa- in ihren Leistungen derart befriedigende und beim Personal tisfactory locomotive in terms of its output and was such a beliebte Lokomotive, dass von in- und ausländischen favorite with engine crews that by 1928 approximately 3800 Bahnverwaltungen bis zum Jahre 1928 ungefähr 3800 Ma-...
  • Page 5 Informations concernant la Locomotive réele Informatie van het voorbeeld La locomotive prussienne de la série P 8, construite par De Pruisische P 8 was een contructie van Robert Garbe. Ze Robert Garbe, était une locomotive aux performances beviel in haar prestaties dermate goed en was bij het per- remarquables et très aimée du personnel.
  • Page 6 Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebs- • Erkennung der Betriebsart: automatisch. system (Märklin Wechselstrom, Märklin Delta, • Einstellbare Adressen: Märklin Digital oder Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die 1-255 (Central Station 6021x/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 38 • Die Lok darf nur aus einer Leistungsquelle versorgt • Mfx-Technologie für Mobile Station / Central Station.
  • Page 7 f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen systems STOP mobile station Digital/Systems Stirnbeleuchtung function/off Funktion f0 Funktion f0 Rauchgenerator * Funktion 1 Funktion 7 Funktion f1 Funktion f1 Betriebsgeräusch Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Lokpfeife Funktion 3 Funktion 4...
  • Page 8 Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, • Addresses that can be set: Märklin Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transfor- 1-255 (Central Station 6021x/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 38 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station / Central Station.
  • Page 9 f0 f8 f0 - f3 f4 - f7 Controllable Functions systems STOP mobile station Digital/Systems Headlights function/off Function f0 Function f0 Smoke generator * Function 1 Function 7 Function f1 Function f1 Operating sounds Function 2 Function 3 Function f2 Function f2 Sound effect: Locomotive whistle Function 3...
  • Page 10 Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, • Adresses disponibles : Märklin Delta, Märklin Digital ou Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Utiliser uniquement des convertisseurs et transforma- 1-255 (Central Station 6021x/Mobile Station 60653) teurs correspondant à la tension du secteur local. • Adresse encodée en usine : 38 • La locomotive ne peut être alimentée en courant que par • Technologie mfx pour Mobile Station / Central Station.
  • Page 11 f0 f8 f0 - f3 f4 - f7 Fonctions commutables systems STOP mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Générateur de fumée * Fonction 1 Fonction 7 Fonction f1 Fonction f1 Bruit d’exploitation Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Sifflet locomotive Fonction 3...
  • Page 12 Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1-255 (Central Station 6021x/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 38 de netspanning ter plaatse.
  • Page 13 f0 f8 f0 - f3 f4 - f7 Schakelbare functies systems STOP mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0 Rookgenerator * Functie 1 Functie 7 Functie f1 Functie f1 Bedrijfsgeluiden Functie 2 Functie 3 Functie f2 Functie f2 Geluid: locfluit Functie 3 Functie 4...
  • Page 14 Aviso de seguridad • http://www.maerklin.com/en/imprint.html • La locomotora solamente debe funcionar en un sistema Funciones de corriente propio (Märklin AC – Märklin Delta – • Reconocimiento del sistema: automático. Märklin Digital o Märklin Systems). • Códigos disponibles: • Emplear únicamente fuentes de alimentación conmutadas 1-80 (Control Unit 6021/Mobile Station 60651/652) y transformadores que sean de la tensión de red local. 1-255 (Central Station 6021x/Mobile Station 60653) • La alimentación de la locomotora deberá realizarse • Código de fábrica: 38 descle una sola fuente de suminitro.
  • Page 15 f0 f8 f0 - f3 f4 - f7 Funciones posibles systems STOP mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 Generador de humo * Función 1 Función 7 Función f1 Función f1 ruido de explotación Función 2 Función 3 Función f2 Función f2 Ruido del silbido de la locomotora Función 3 Función 4 Función f3 Función f3...
  • Page 16 Avvertenze per la sicurezza Funzioni • Tale locomotiva deve essere impiegata soltanto con un si- • Riconoscimento del tipo di funzionamento: automatico. stema di funzionamento adeguato per questa (Märklin AC, • Indirizzi impostabili: Märklin Delta, Märklin Digital oppure Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Impiegare soltanto alimentatori “switching“ e trasforma- 1-255 (Central Station 6021x/Mobile Station 60653) tori che corrispondono alla Vostra tensione di rete locale.
  • Page 17 f0 f8 f0 - f3 f4 - f7 Funzioni commutabili systems STOP mobile station Digital/Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Apparato fumogeno * Funzione 1 Funzione 7 Funzione f1 Funzione f1 Rumori di esercizio Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: Fischio da locomotiva...
  • Page 18 Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpas- 1-255 (Central Station 6021x/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 38 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station / Central Station.
  • Page 19 f0 f8 f0 - f3 f4 - f7 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Röksats * Funktion 1 Funktion 7 Funktion f1 Funktion f1 Trafikljud Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla Funktion 3 Funktion 4...
  • Page 20 Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem • Registrering af driftsarten: automatisk. (Märklin AC, Märklin Delta, Märklin Digital eller • Indstillelige adresser: Märklin Systems), der er beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 6021x/Mobile Station 60653) passer til den lokale netspænding. • Adresse ab fabrik: 38 • Lokomotivet må ikke forsynes fra mere end én strømkilde • Mfx-teknologi til Mobile Station / Central Station.
  • Page 21 f0 f8 f0 - f3 f4 - f7 Styrbare funktioner systems STOP mobile station Digital/Systems Frontbelysning function/off Funktion f0 Funktion f0 Røggenerator * Funktion 1 Funktion 7 Funktion f1 Funktion f1 Driftslyd Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte Funktion 3 Funktion 4 Funktion f3...
  • Page 22 Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •...
  • Page 23 Radius > 500 mm...
  • Page 24 72270...
  • Page 25 Potential Problems with the Smoke Generator • The smoke generator cannot be filled any more than halfway with smoke fluid. • There should not be any air bubbles in the smoke generator. • The connecting wire on the underside of the smoke generator must have a clean contact with the connection field in the locomotive’s frame. When necessary, adjust the connecting wire according to the diagram next to this text.
  • Page 26 Instrucciones importantes para el buen uso del fumígeno Potentiella felkällor på rökgeneratorn • Llenar el cartucho solamente hasta la mitad con líquido • Rökgeneratorn får maximalt fyllas till hälften med rökvätska fumígeno. • I rökgeneratorn får inte finnas någon luftblåsa • Prestar atención que no se forme una burbuja de aire en • Anslutningstråden på rökgeneratorns undersida måste ha el cartucho. en säker kontakt med anslutningsfjädern i lokets chassi. • El hilo tomacorriente de la base debe tener un buen I nödfall måste anslutningstråden justeras enligt tecknin- contacto con el resorte que está...
  • Page 29 Vorsicht beim Aufsetzen des Gehäuses Das Zahnrad vom Getriebeteil im Lokgehäuse Take care when putting on the housing muss einwandfrei ins Getriebe vom Fahrgestell La prudence s’impose lors de la repose de la caisse greifen. Zwischen Aufbau und Fahrgestell darf sich kein Spalt bilden.
  • Page 31 Motor nicht ölen! Do not oil the motor! Ne pas huiler le moteur! Motor niet oliën! ¡Por favor no engrase el motor! Si prega di non lubrificare il motore! V g smörj ej motorn! De bedes ikke smøre motoren!
  • Page 35 1 Fenster E186 462 31 Druckfeder E15 2097 00 2 Windleitbleche E186 464 32 Drehgestellrahmen E434 100 3 Rohre u. Leitungen E223 707 33 Kupplungsdeichsel E215 804 4 Handrad E282 220 34 Schraube E786 560 5 Motor mit Getriebe E180 687 35 Schleiferfeder E434 110 6 Schraube...
  • Page 36 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability.
