4 INSTALLAZIONE

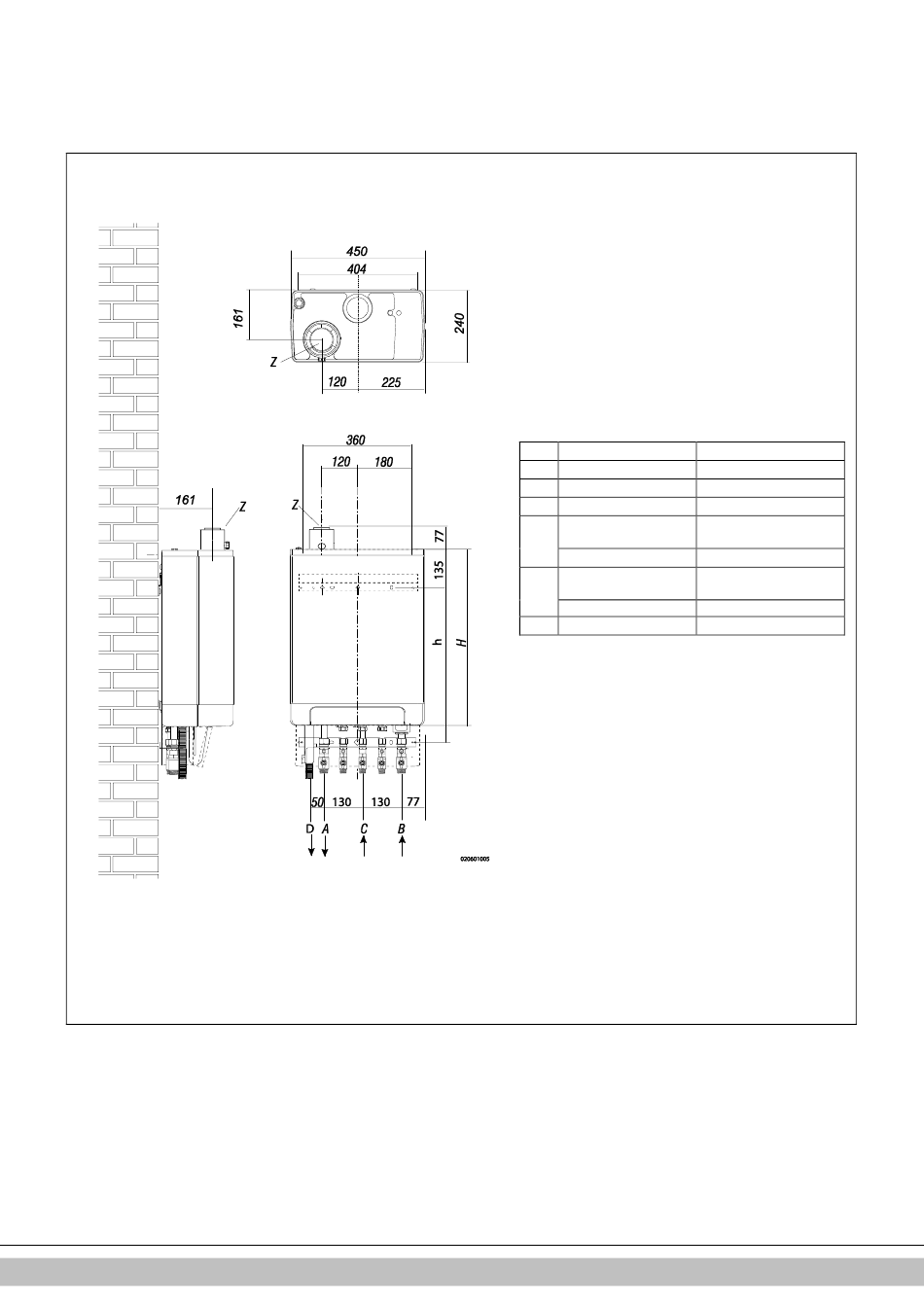

4.1 Misure per l'installazione
Unità con tubi collegati in basso:
Daikin Europe NV
Unità + staffa di montaggio
A = Tubo di mandata CH
B = Tubo di ritorno CH
C = Gas
D = Uscita della condensa
h = 517 mm
637 mm
H = 590 mm
710 mm
Z = Uscita fumi/entrata aria
G ¾" (est)
G ¾" (est)
G ½" (int)
Ø dn25 (flessibile)
EHOB12AAV1H e
EHOB18AAV1H
EHOB42ABV1H
EHOB12AAV1H e
EHOB18AAV1H
EHOB42ABV1H
Ø60/100 (concentrico)
11
