Introduction au produit
1.1
Avant de commencer
Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.
•
Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
•
Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme
l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux
composants.
•
Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est
éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut
endommager la carte mère, les périphériques et/ou les composants.
1.2

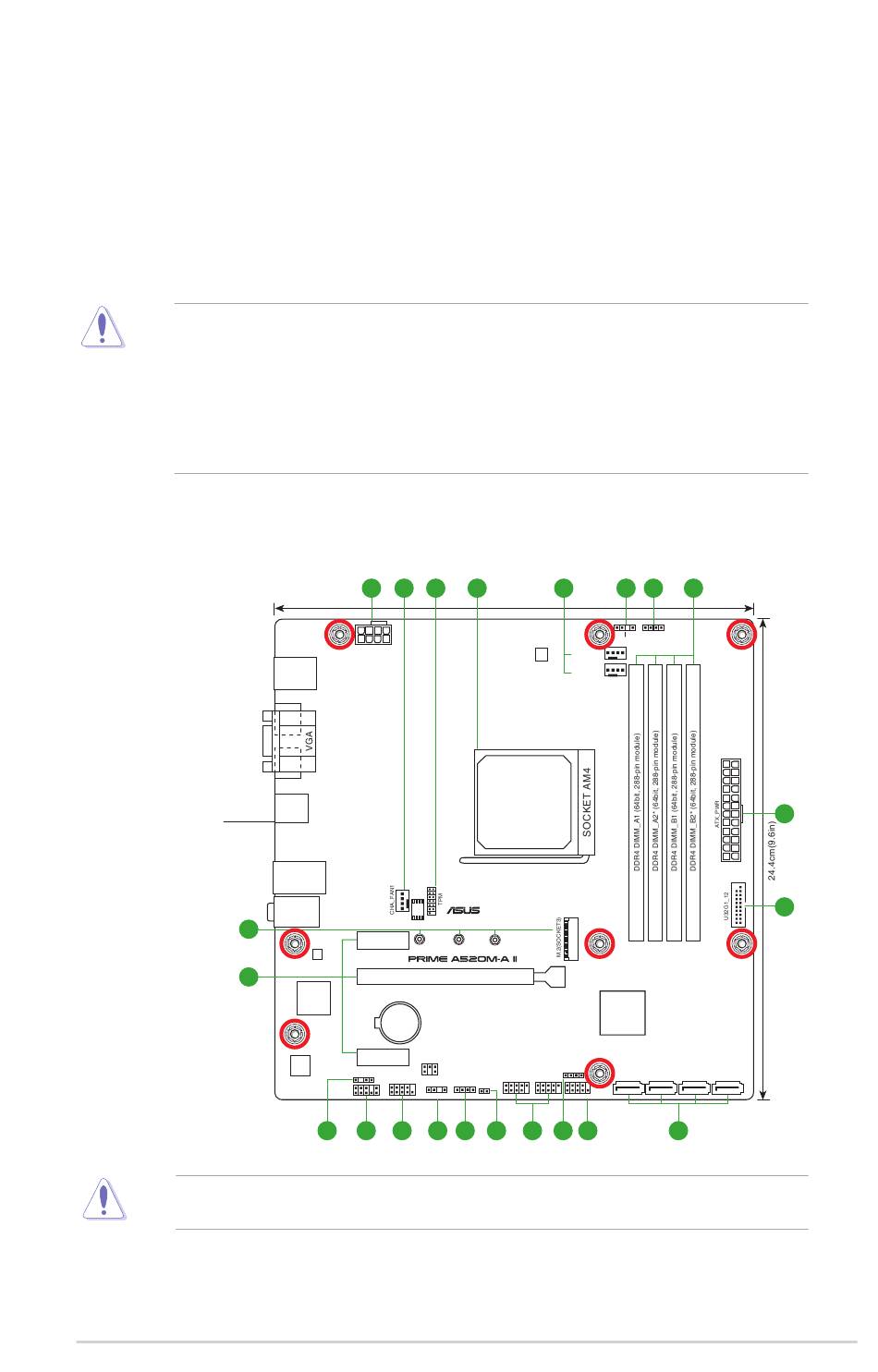

Vue d'ensemble de la carte mère
Placez ce côté vers
l'arrière du châssis
Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution
peut vous blesser et endommager les composants de la carte mère.
ASUS PRIME A520M-A II
5
4
ATX_12V
KBMS
_U32G1_56
DP
HDMI
USB_56
LAN_U32G1_34
AUDIO
6
PCIEX1_1
Ethernet
3
Super
I/O
BATTERY
PCIEX1_2
Audio
Codec
SPDIF_OUT
COM
AAFP
15
14
13
17
1
4
24.4cm(9.6in)
DIGI+
VRM
CHA_FAN2
CPU_FAN
128Mb
BIOS
2280
2260
2242
PCIEX16
COM_DEBUG
SPEAKER
USB_12
USB_34
RGB_HEADER2
CLRTC
F_PANEL
ADD_GEN 2_2
10 11
12
9
16
1
10 11
2
RGB_HEADER1
ADD_GEN 2_1
AMD
A520
SATA6G_4
SATA6G_3 SATA6G_2 SATA6G_1
18
7
5
8
1-1
